N156BGE-L31

代码：CMO15B8

白光LED背光, 含LED驱动器, 端子倒装, 表面雾面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：35695 2023-08-01 09:39

奇美液晶模组N156BGE-L31主要参数

  • 奇美液晶模组N156BGE-L31
  • 奇美液晶模组N156BGE-L31
  • 奇美液晶模组N156BGE-L31
  • 友达专业供应商
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      2012,Q3
    • 开始量产
      2012,Q4
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 白光LED背光
    • 含LED驱动器
    • 端子倒装
    • 表面雾面
    面板品牌 奇美 (Chimei Innolux) 面板型号 N156BGE-L31 兼容型号 26个兼容型号
    面板尺寸 15.6英寸 面板类型 a-Si TFT-LCD, 液晶模组
    像素数量 1366(RGB)×768, WXGA, 16:9 像素布局 RGB垂直条状
    显示区域 344.232(H)×193.536(V) mm 外观尺寸 359.5(H)×223.8(V)×3.8(D) mm
    面板重量 410±15g 表面处理 雾面，Hard coating (3H)
    面板亮度 200 cd/m² (Typ.) 对比度 500:1 (Typ.) (TM)
    可视角度 45/45/20/45 (Typ.)(CR≥10) 工作模式 TN，常白显示，透射式
    视角方向 6 o'clock 反应时间 3/8 (Typ.)(Tr/Td) ms
    外观样式 中厚 (PCBA平直, 厚3.4~4.0mm) 光源类型 WLED, 12K小时, 含LED驱动
    显示颜色 262K, 45% NTSC 触摸屏 无触摸
    工作频率 60Hz 面板应用
    信号接口 LVDS (1 ch, 6-bit) , 40 pins , 端子
    驱屏电压 3.3V (Typ.)
    工作环境 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

    奇美液晶模组N156BGE-L31规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  N156BGE-L31规格书 C2_Ver3.1 English 3 M 46  2014-4-14  最新
    有PDF  N156BGE-L31规格书 Ver1.0 English 1.2 M 34  2012-7-19

    奇美液晶模组N156BGE-L31验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF Notebook Series VIP会员可看 VIP会员可看 B Grade Ver1.0A  2014-12-3  IIS下载
    PDF ALL Notebook series VIP会员可看 VIP会员可看 A+ Grade Ver1.0A  2012-1-3  IIS下载
    PDF ALL Notebook series VIP会员可看 VIP会员可看 A Grade Ver1.0A  2012-1-3  IIS下载
    PDF Notebook Series VIP会员可看 VIP会员可看 A- Grade 20111124  2011-11-24  IIS下载
    PDF Notebook Series VIP会员可看 VIP会员可看 A Grade 20111124  2011-11-24  IIS下载
    PDF ALL Notebook series VIP会员可看 VIP会员可看 A- Grade Ver1.0A  2011-1-3  IIS下载
    PDF N156 series VIP会员可看 VIP会员可看 A- Grade Ver1.0A  2010-4-28  IIS下载
    PDF N156 series VIP会员可看 VIP会员可看 A- Grade Ver1.0A  2009-2-24  IIS下载

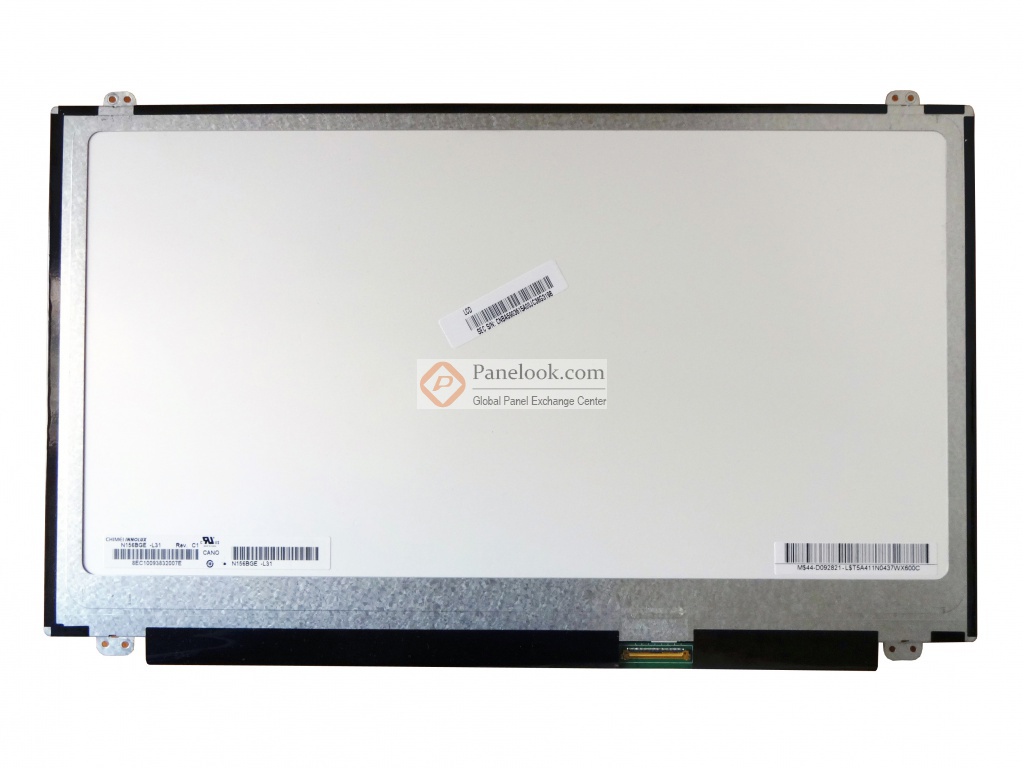

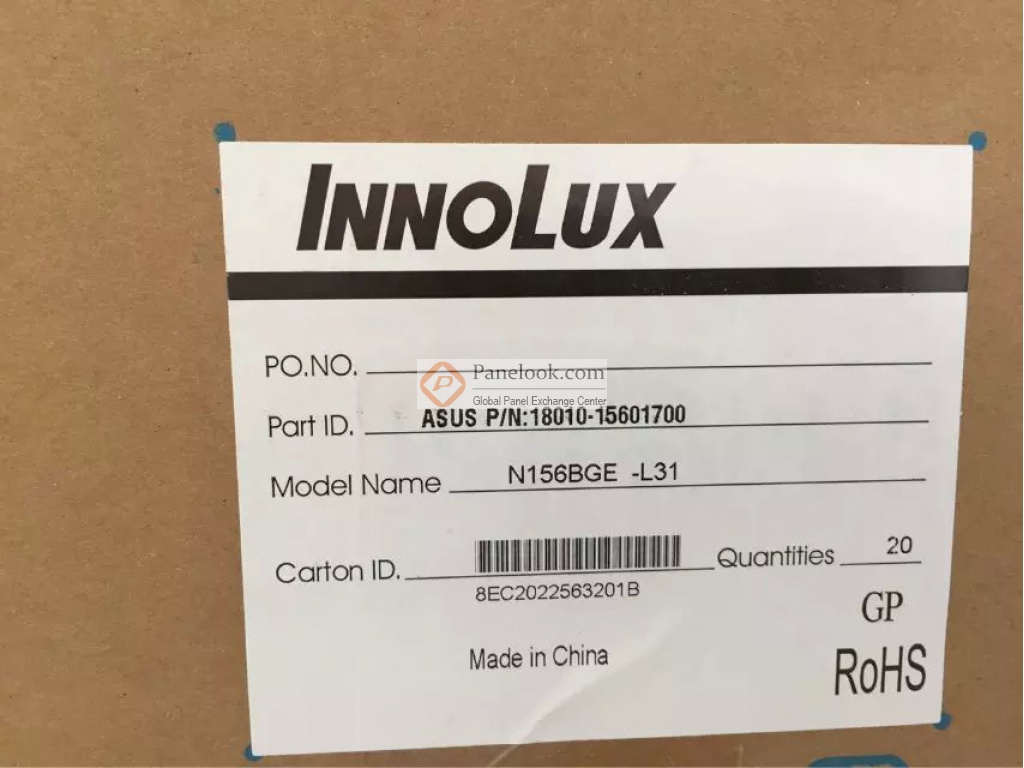

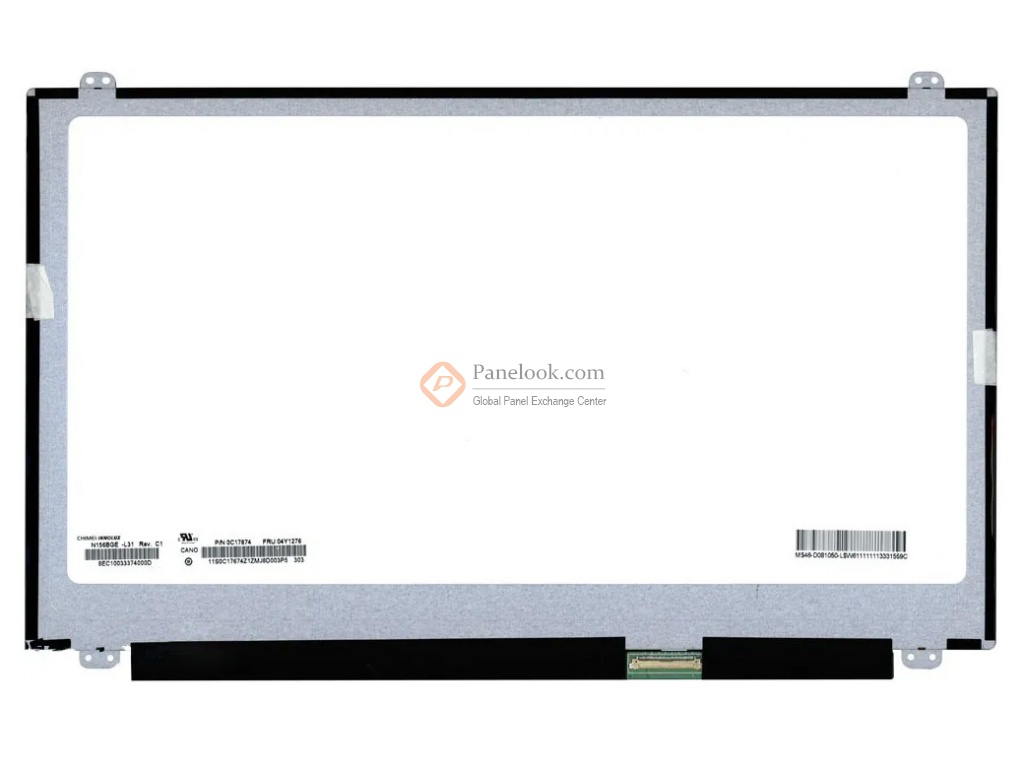

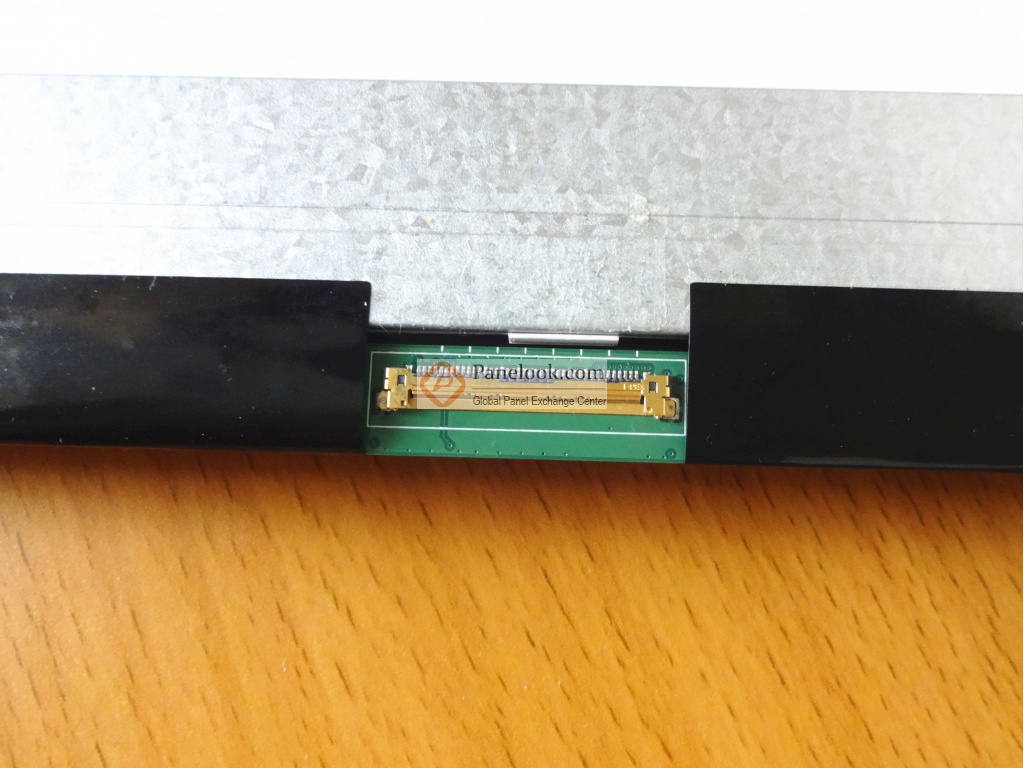

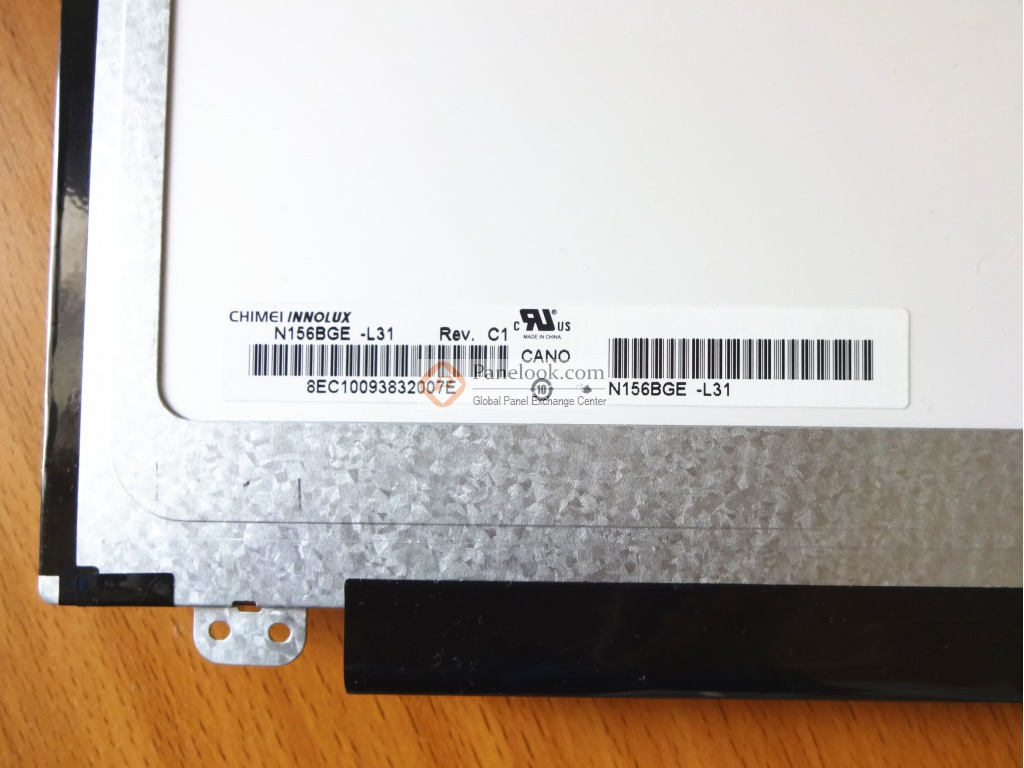

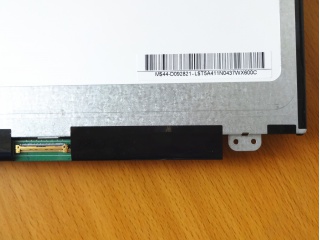

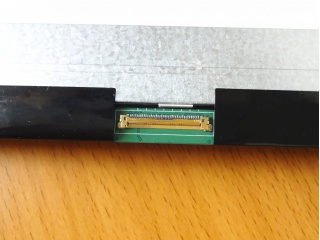

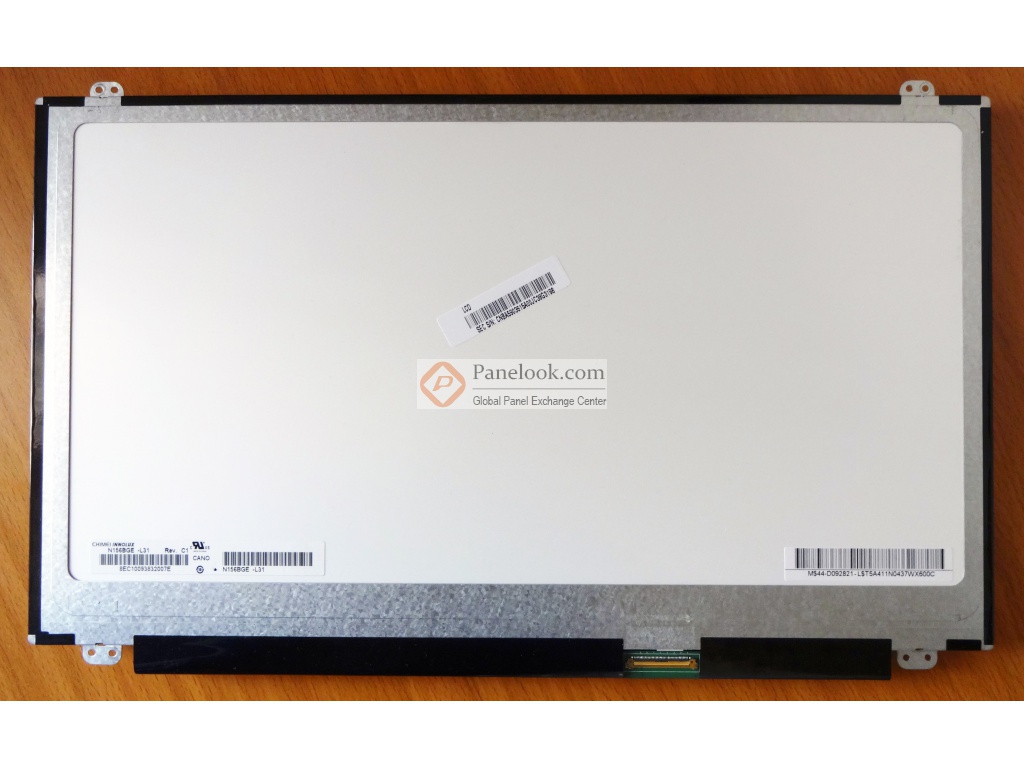

    奇美液晶模组N156BGE-L31图片

    • N156BGE-L31图片
    • N156BGE-L31图片
    • N156BGE-L31图片
    • N156BGE-L31图片
    • N156BGE-L31图片
    • N156BGE-L31图片
    • N156BGE-L31图片

    奇美液晶模组N156BGE-L31摘要

    N156BGE-L31 (产品代码: CMO15B8)是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据奇美 (Chimei Innolux)于2012年7月19日发布的版本号为Ver1.0的产品规格书，N156BGE-L31显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为347.36×196.59 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重410±15g外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N156BGE-L31采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156BGE-L31液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于N156BGE-L31的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前N156BGE-L31在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月08日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
    比较全部

    奇美 N156BGE系列型号

    (共28个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 N156BGE-D32 群创  15.6" 液晶玻璃  1366×768  0  600:1  NO  eDP  已停产 N156BGE-D32规格书下载 0 0
    添加 N156BGE-D42 群创  15.6" 液晶玻璃  1366×768  0  600:1  NO  eDP  已停产 N156BGE-D42规格书下载 0 0
    添加 N156BGE-E11 群创  15.6" 液晶模组  1366×768  200  500:1  WLED  eDP  已停产 N156BGE-E11规格书下载 0 0
    添加 N156BGE-E21 群创  15.6" 液晶模组  1366×768  200  650:1  WLED  eDP  已停产 N156BGE-E21规格书下载 0 0
    添加 N156BGE-E31 群创  15.6" 液晶模组  1366×768  200  400:1  WLED  eDP  已停产 N156BGE-E31规格书下载 4个 2600
    添加 N156BGE-E32 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  eDP  已停产 N156BGE-E32规格书下载 3个 1550
    添加 N156BGE-E33 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  eDP  已停产   0 0
    添加 N156BGE-E41 群创  15.6" 液晶模组  1366×768  200  500:1  WLED  eDP  已停产 N156BGE-E41规格书下载 0 0
    添加 N156BGE-E42 群创  15.6" 液晶模组  1366×768  220  600:1  WLED  eDP  已停产 N156BGE-E42规格书下载 2个 1000
    添加 N156BGE-EA1 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  eDP  已停产 N156BGE-EA1规格书下载 0 0
    添加 N156BGE-EA2 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  eDP  已停产 N156BGE-EA2规格书下载 3个 900
    添加 N156BGE-EB1 群创  15.6" 液晶模组  1366×768  220  600:1  WLED  eDP  已停产 N156BGE-EB1规格书下载 3个 0
    添加 N156BGE-EB2 群创  15.6" 液晶模组  1366×768  220  600:1  WLED  eDP  已停产 N156BGE-EB2规格书下载 2个 3800
    添加 N156BGE-L11 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  LVDS  已停产 N156BGE-L11规格书下载 0 800
    添加 N156BGE-L21 群创  15.6" 液晶模组  1366×768  220  650:1  WLED  LVDS  已停产 N156BGE-L21规格书下载 2个 1300
    添加 N156BGE-L31 群创  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 N156BGE-L31规格书下载 0 0
    添加 N156BGE-L41 群创  15.6" 液晶模组  1366×768  200  650:1  WLED  LVDS  已停产 N156BGE-L41规格书下载 0 0
    添加 N156BGE-L51 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  LVDS  已停产   0 0
    添加 N156BGE-L52 群创  15.6" 液晶模组  1366×768  220  500:1  WLED  LVDS  已停产 N156BGE-L52规格书下载 0 0
    添加 N156BGE-L61 群创  15.6" 液晶模组  1366×768  220  600:1  WLED  LVDS  已停产   0 0
    添加 N156BGE-L62 群创  15.6" 液晶模组  1366×768  220  600:1  WLED  LVDS  已停产 N156BGE-L62规格书下载 0 0
    添加 N156BGE-LA1 群创  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 N156BGE-LA1规格书下载 0 0
    添加 N156BGE-LB1 群创  15.6" 液晶模组  1366×768  200  600:1  WLED  LVDS  已停产 N156BGE-LB1规格书下载 0 0
    添加 N156BGE-P11 群创  15.6" 液晶玻璃  1366×768  0  500:1  NO  LVDS  已停产 N156BGE-P11规格书下载 0 20
    添加 N156BGE-P21 群创  15.6" 液晶玻璃  1366×768  0  650:1  NO  LVDS  已停产 N156BGE-P21规格书下载 0 0
    添加 N156BGE-P41 群创  15.6" 液晶玻璃  1366×768  0  650:1  NO  LVDS  已停产 N156BGE-P41规格书下载 0 0
    添加 N156BGE-PA1 群创  15.6" 液晶玻璃  1366×768  0  500:1  NO  LVDS  已停产 N156BGE-PA1规格书下载 0 0
    添加 N156BGE-PB1 群创  15.6" 液晶玻璃  1366×768  0  500:1  NO  LVDS  已停产 N156BGE-PB1规格书下载 0 0
    比较全部

    奇美液晶模组N156BGE-L31兼容型号

    (共27个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 B156XW03 V1 友达  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 B156XW03 V1规格书下载 0 0
    添加 B156XW03 V2 友达  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 B156XW03 V2规格书下载 0 0
    添加 LP156WH3-TLA1 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLA1规格书下载 0 0
    添加 LP156WH3-TLA2 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLA2规格书下载 0 0
    添加 LP156WH3-TLA3 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLA3规格书下载 1个 3300
    添加 LP156WH3-TLAA LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLAA规格书下载 0 0
    添加 LP156WH3-TLAB LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLAB规格书下载 0 0
    添加 LP156WH3-TLAC LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLAC规格书下载 0 0
    添加 LP156WH3-TLB1 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLB1规格书下载 0 0
    添加 LP156WH3-TLBC LG Display  15.6" 液晶模组  1366×768  200  350:1  WLED  LVDS  已停产 LP156WH3-TLBC规格书下载 0 0
    添加 LP156WH3-TLE1 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLE1规格书下载 0 0
    添加 LP156WH3-TLL3 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLL3规格书下载 0 0
    添加 LP156WH3-TLS1 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLS1规格书下载 0 0
    添加 LP156WH3-TLS2 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLS2规格书下载 0 0
    添加 LP156WH3-TLS3 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLS3规格书下载 0 0
    添加 LP156WH3-TLSA LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WH3-TLSA规格书下载 0 0
    添加 LP156WH3-TLT1 LG Display  15.6" 液晶模组  1366×768  200  350:1  WLED  LVDS  已停产 LP156WH3-TLT1规格书下载 0 0
    添加 LP156WHB-TLA1 LG Display  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LP156WHB-TLA1规格书下载 2个 9500
    添加 LP156WHB-TLB1 LG Display  15.6" 液晶模组  1366×768  200  350:1  WLED  LVDS  已停产 LP156WHB-TLB1规格书下载 0 3000
    添加 LP156WHB-TLC2 LG Display  15.6" 液晶模组  1366×768  220  500:1  WLED  LVDS  已停产 LP156WHB-TLC2规格书下载 0 0
    添加 LP156WHB-TLD1 LG Display  15.6" 液晶模组  1366×768  220  350:1  WLED  LVDS  已停产 LP156WHB-TLD1规格书下载 0 0
    添加 LTN156AT20-H01 三星  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LTN156AT20-H01规格书下载 0 0
    添加 LTN156AT20-W01 三星  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LTN156AT20-W01规格书下载 1个 0
    添加 LTN156AT30-601 三星  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 LTN156AT30-601规格书下载 0 0
    添加 LTN156AT35-P01 三星  15.6" 液晶模组  1366×768  200  700:1  WLED  LVDS  已停产 LTN156AT35-P01规格书下载 0 0
    添加 N156BGE-L31 群创  15.6" 液晶模组  1366×768  200  500:1  WLED  LVDS  已停产 N156BGE-L31规格书下载 0 0
    添加 N156BGE-L41 群创  15.6" 液晶模组  1366×768  200  650:1  WLED  LVDS  已停产 N156BGE-L41规格书下载 0 0
