像素排列
RGB垂直条状
解析度 1366(RGB)×768, WXGA, 16:9
面板重量 400g (Max.)表面处理 镜面 (Haze 0%)
显示亮度 220 cd/m² (Typ.)对比度
500:1 (Typ.) (透射)
推荐视向 6 o'clock响应时间 12 (Typ.)(Tr+Td) ms
可视角度 45/45/20/40 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 262K, 45% NTSC触摸技术 无触摸
外观样式 中厚 (PCBA平直, 厚3.4~4.0mm) 光源类型 9S4P WLED, 15K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-

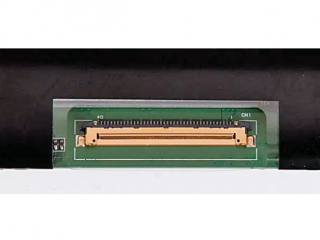

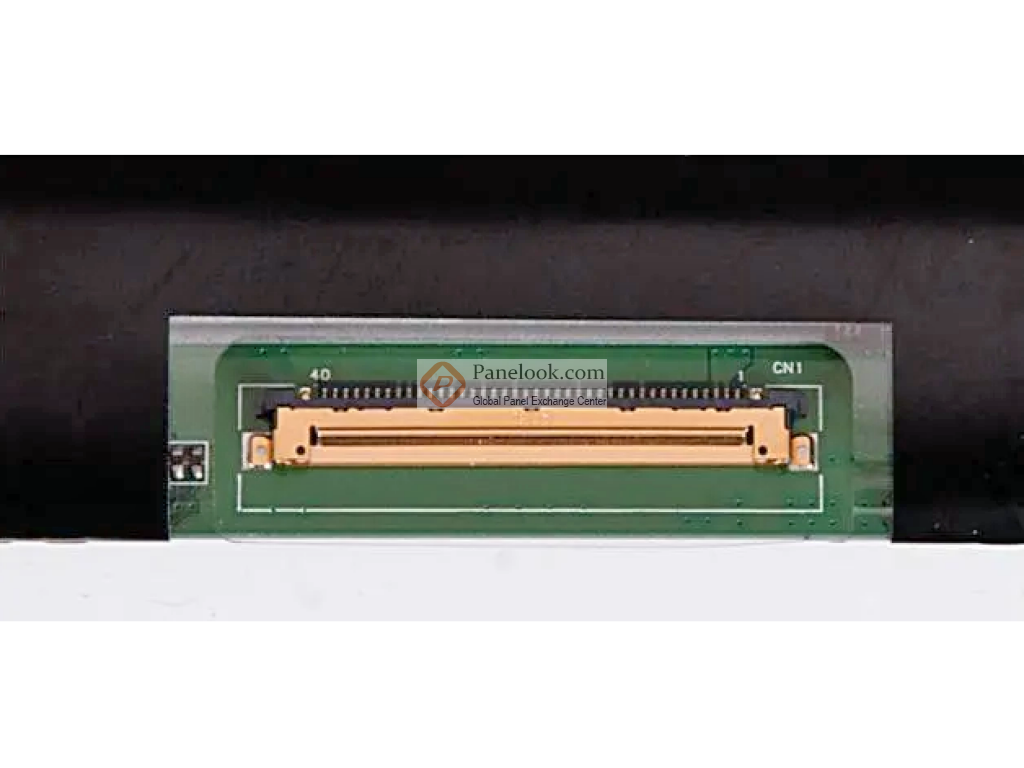

40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

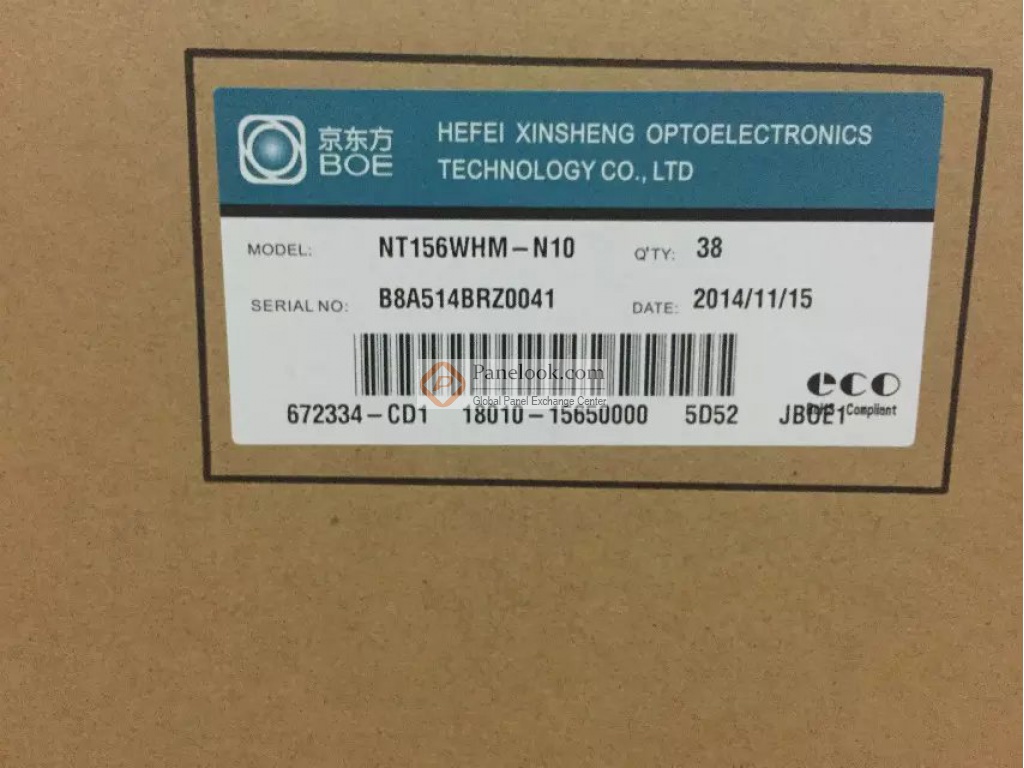

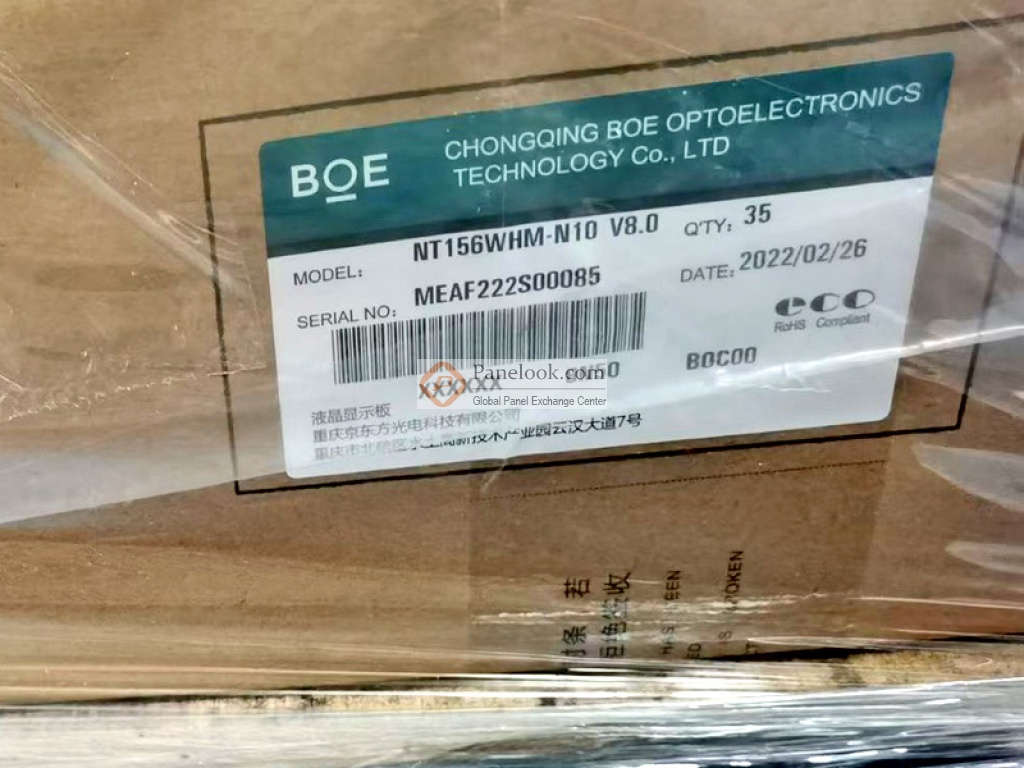

NT156WHM-N10 长期供应 贸易
 深圳市
NT156WHM-N10 长期供应 贸易
深圳市
NT156WHM-N10 长期供应 贸易
深圳市
NT156WHM-N10 长期供应 贸易
中国香港
NT156WHM-N10 长期供应 贸易
深圳市
NT156WHM-N10 长期供应 贸易
苏州市
NT156WHM-N10 长期供应 贸易
苏州市
NT156WHM-N10 长期供应 贸易
深圳市
NT156WHM-N10 长期供应 贸易
深圳市
NT156WHM-N10 长期供应 生产制造
深圳市
京东方液晶模组NT156WHM-N10规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT156WHM-N10规格书 |
Rev.P0 |
English |
1.4 M |
33 |
2014-5-14 |
最新 |
|
京东方液晶模组NT156WHM-N10验货标准(IIS)
京东方液晶模组NT156WHM-N10概况

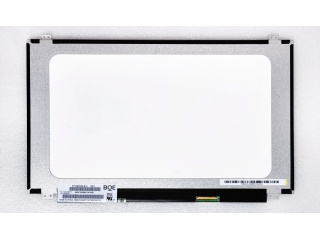

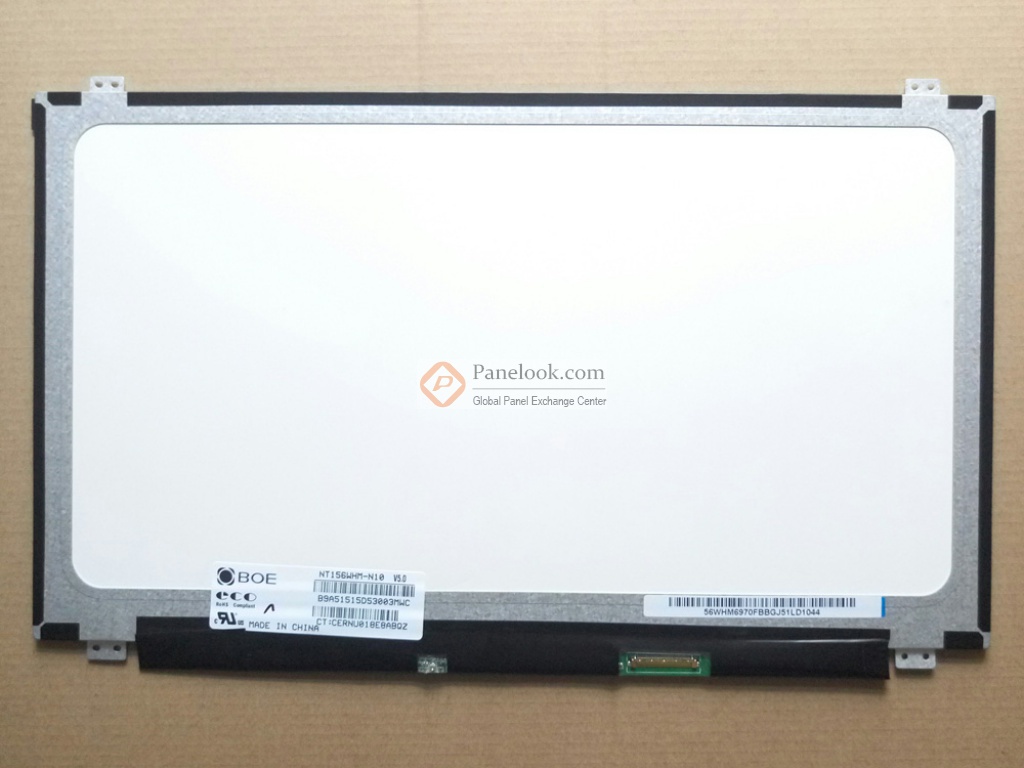

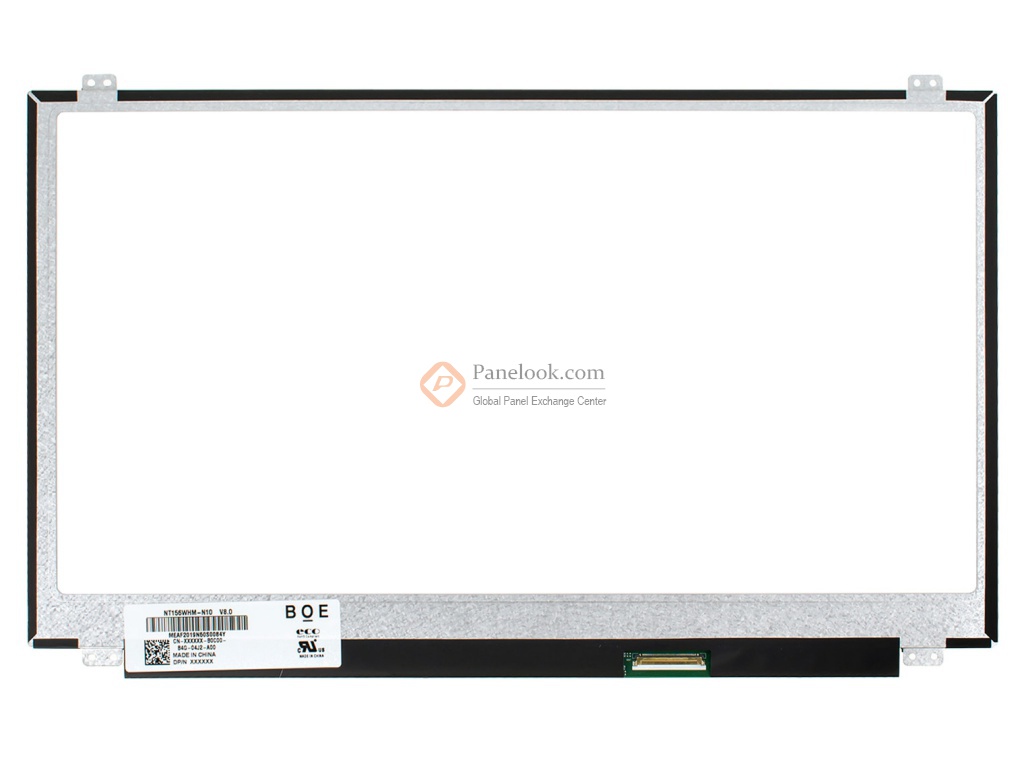

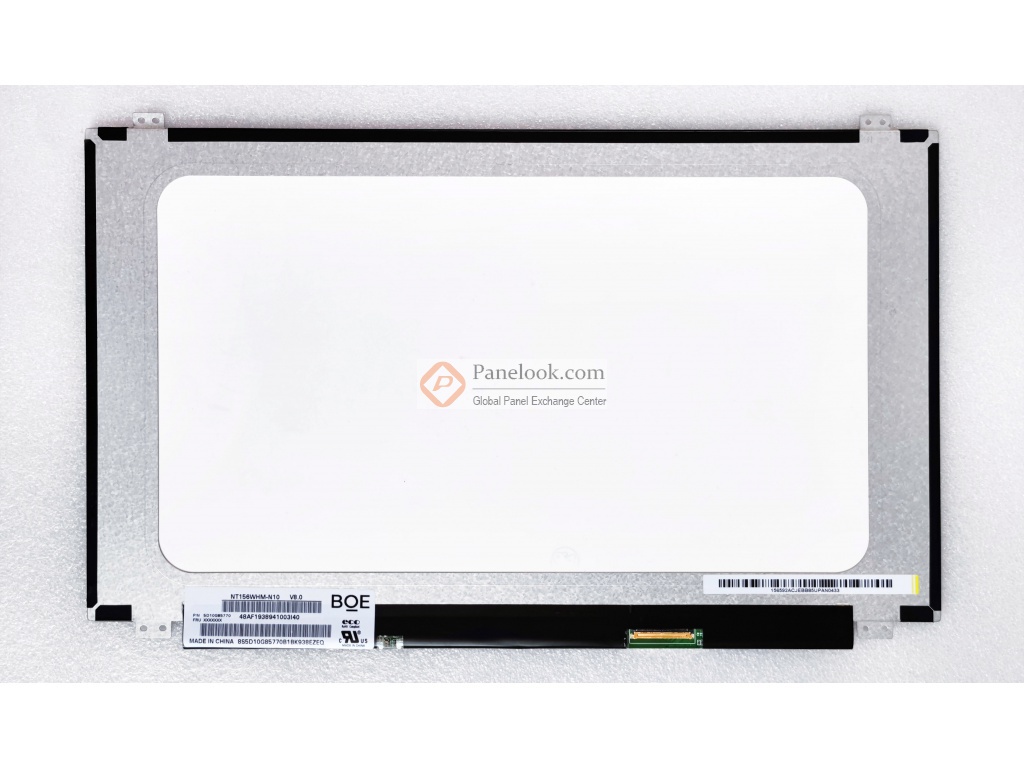

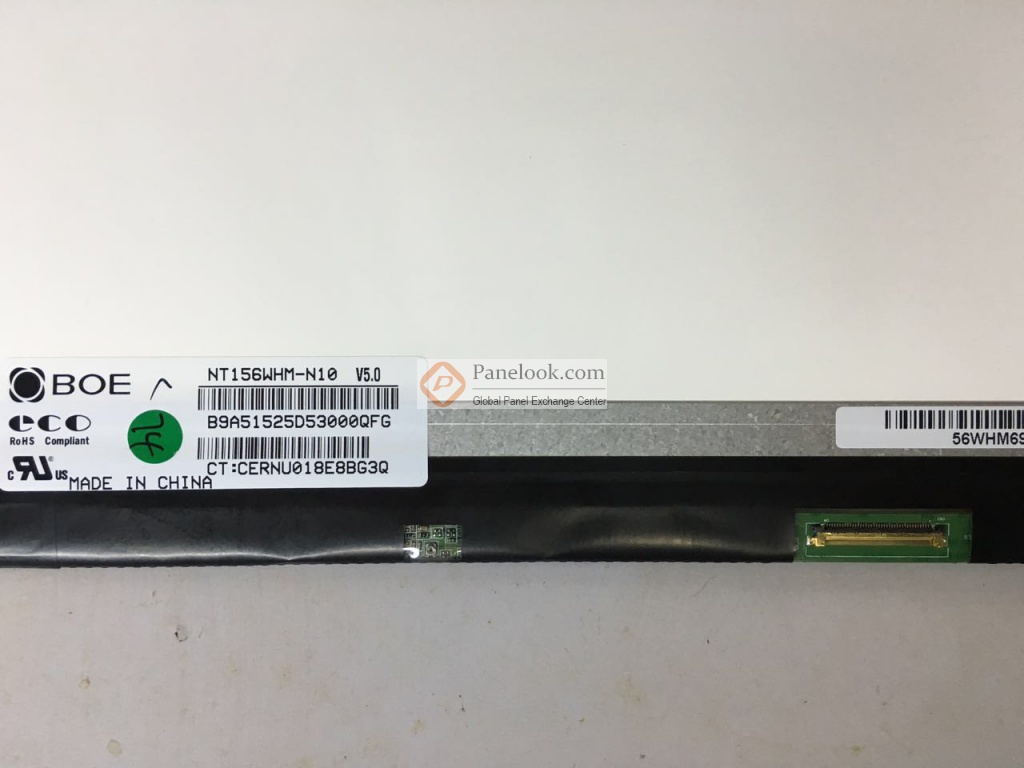

NT156WHM-N10 (产品代码: BOE061F BOE078B)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2014年5月14日发布的版本号为Rev.P0的产品规格书，NT156WHM-N10显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.8(厚) mm，表面处理为镜面 (Haze 0%)，产品净重400g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT156WHM-N10采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT156WHM-N10液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT156WHM-N10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q3量产，当前生产状态为量产中。目前NT156WHM-N10在屏库上有14条现货信息、35家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2014年07月24日对此型号首次建立参数，并于2026年01月13日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
|
