LG Display液晶模组LP156WH3-TLA3主要参数
- 客户发样
--
- 开始量产
2009,Q3
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 制造商 |
| 对角尺寸 |
| 解析度 |
| 显示区域 |
| 面板重量 |
| 显示亮度 |
| 视角方向 |
| 可视角度 |
| 支持颜色 |
| 外观式样 |
| 刷新率 |
| LG Display (LG Display) |
| 15.6英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 344.232(W)×193.536(H) mm |
| 420g (Max.) |
| 200 cd/m² (Typ.) |
| 6 o'clock |
40/40/10/30 (Min.)(CR≥10)  |
| 262K, 45% NTSC |
|
中厚 (PCBA平直, 厚3.4~4.0mm) |
| 60Hz |
| 型号 |
| 类型 |
| 像素排列 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 响应时间 |
| 显示模式 |
| 适用于 |
| 光源类型 |
| 触摸技术 |
LP156WH3-TLA3  26个兼容型号 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 359.5(W)×223.4(H)×3.8(D) mm |
| 镜面 (Haze 0%)，Hard coating (3H) |
| 500:1 (Typ.) (透射)
|
| 16 (Typ.)(Tr+Td) ms |
| TN，常白显示，透射式 |
|
|
| 7S6P WLED, 12K小时, 含LED驱动 |
| 无触摸 |
|
LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
|
工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C |
共1条现货>>
LG Display液晶模组LP156WH3-TLA3 VIP卖家现货
共1个供应商>>
LG Display液晶模组LP156WH3-TLA3 VIP供应商
LP156WH3-TLA3 长期供应 贸易
深圳市
LG Display液晶模组LP156WH3-TLA3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WH3-TLA3规格书 |
Ver1.0 |
English |
839.3 K |
27 |
2009-9-10 |
最新 |
|
LG Display液晶模组LP156WH3-TLA3验货标准(IIS)

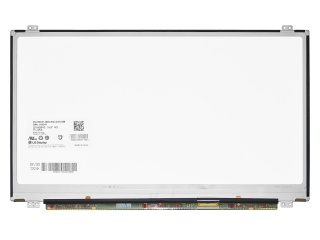

LG Display液晶模组LP156WH3-TLA3图片
LG Display液晶模组LP156WH3-TLA3综述
LP156WH3-TLA3 (别名: LP156WH3 (TL)(A3)) (产品代码: LGD0222)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2009年9月10日发布的版本号为Ver1.0的产品规格书，LP156WH3-TLA3显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为347.5×196.8 (宽×高) mm，外观尺寸为359.5×223.4 (宽×高)×3.8(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重420g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了7S6P WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP156WH3-TLA3采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WH3-TLA3液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WH3-TLA3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为已停产。目前LP156WH3-TLA3在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月14日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
