像素排列
RGB垂直条状
解析度 1366(RGB)×768, WXGA, 16:9
面板重量 345/360g (Typ./Max.)表面处理 雾面，Hard coating (3H)
显示亮度 220 cd/m² (Typ.)对比度
500:1 (Typ.) (透射)
推荐视向 6 o'clock响应时间 3/8 (Typ.)(Tr/Td) ms
可视角度 45/45/20/45 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 262K, 45% NTSC触摸技术 无触摸
外观样式 薄屏 (PCBA平直, 厚度≤3.2mm) 光源类型 WLED, 12K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-

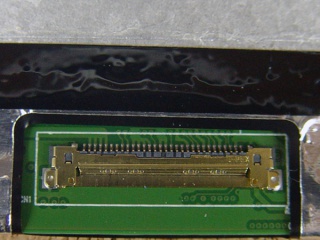

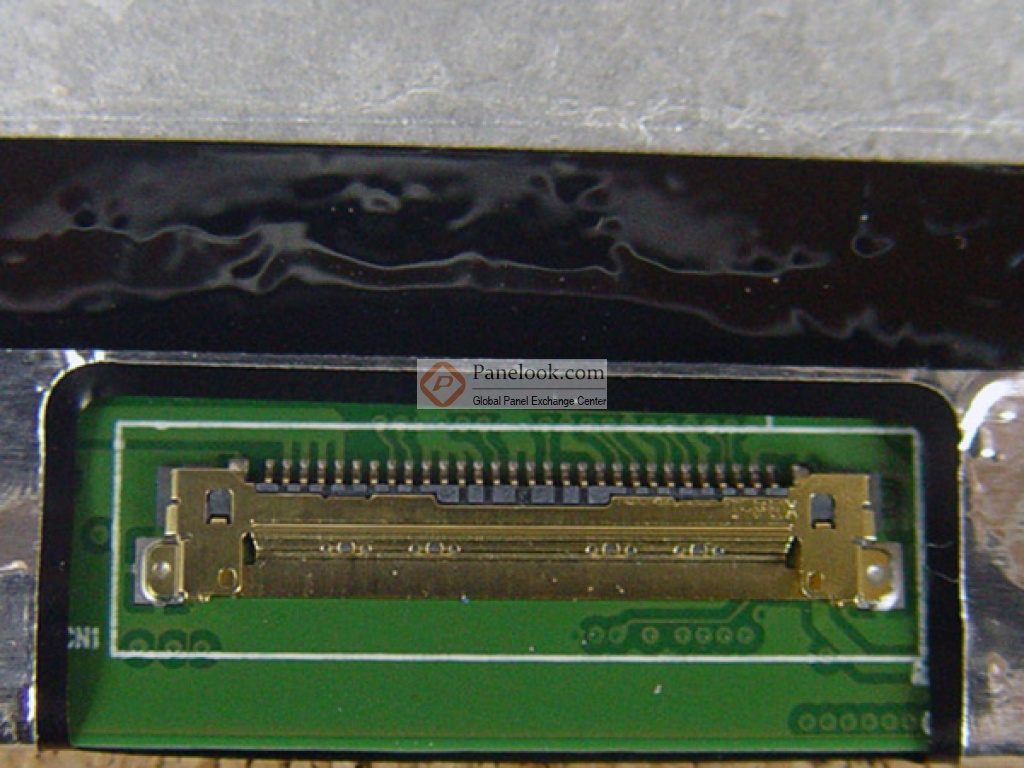

30 pins eDP (1 Lane) , eDP1.2 , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
群创液晶模组N156BGE-EA1验货标准(IIS)

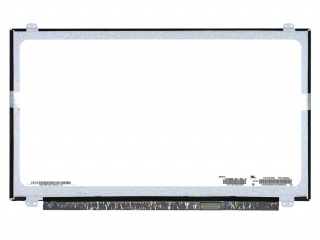

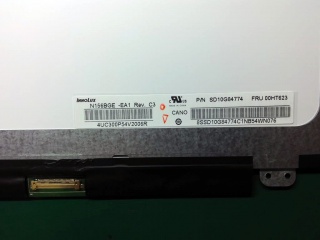

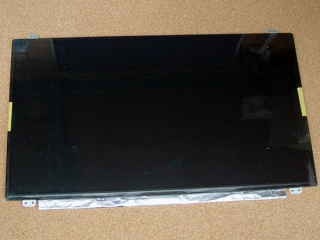

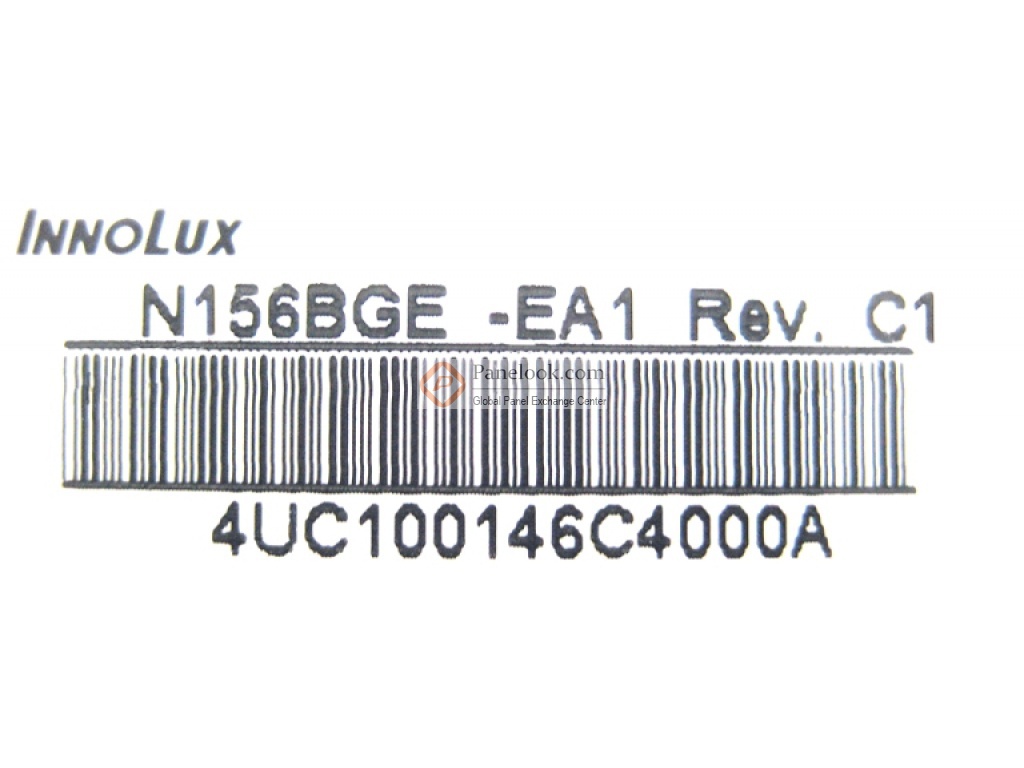

群创液晶模组N156BGE-EA1概况

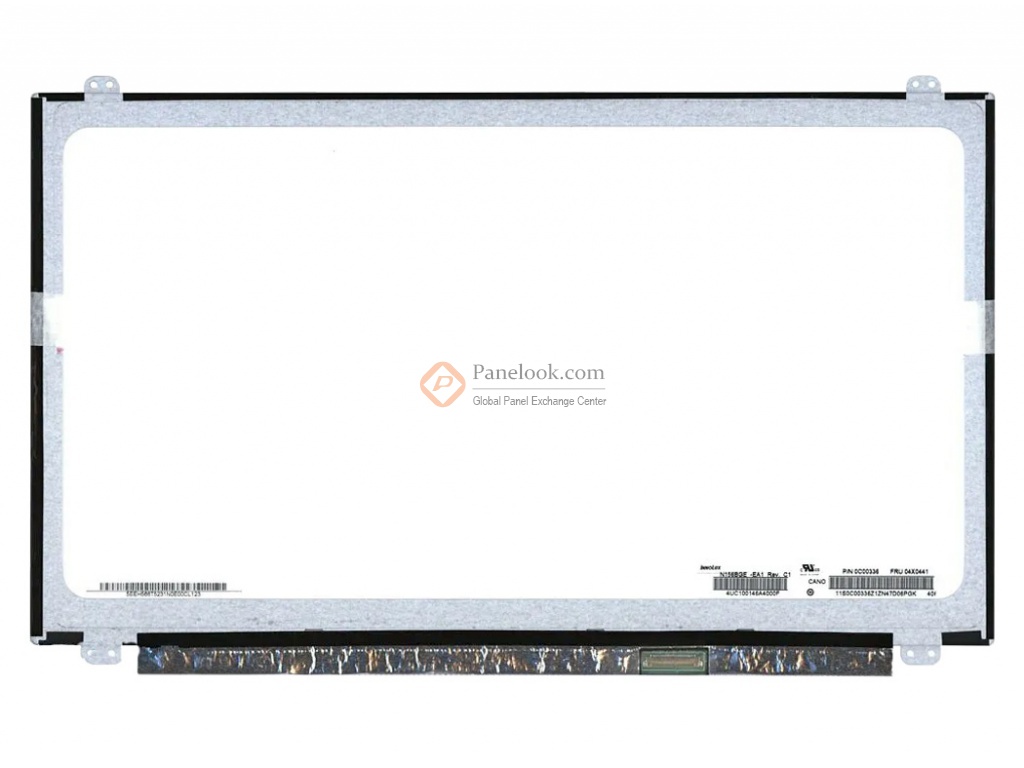

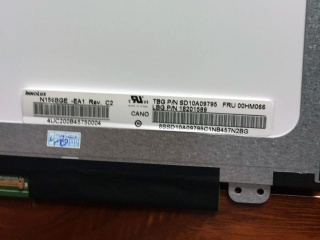

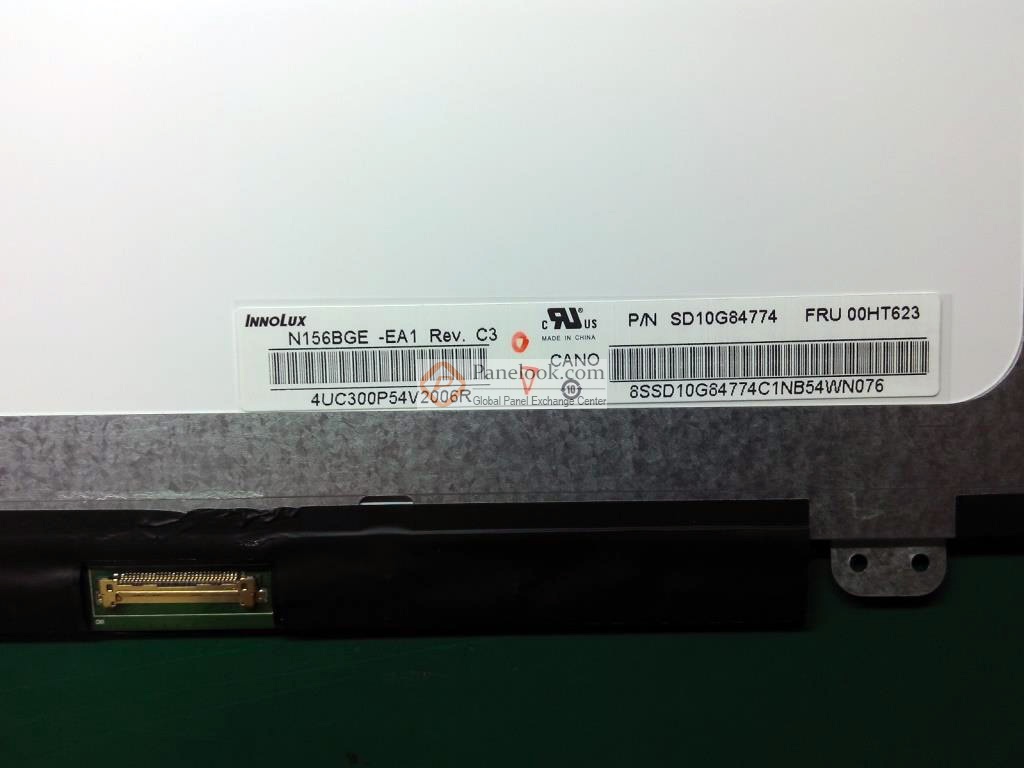

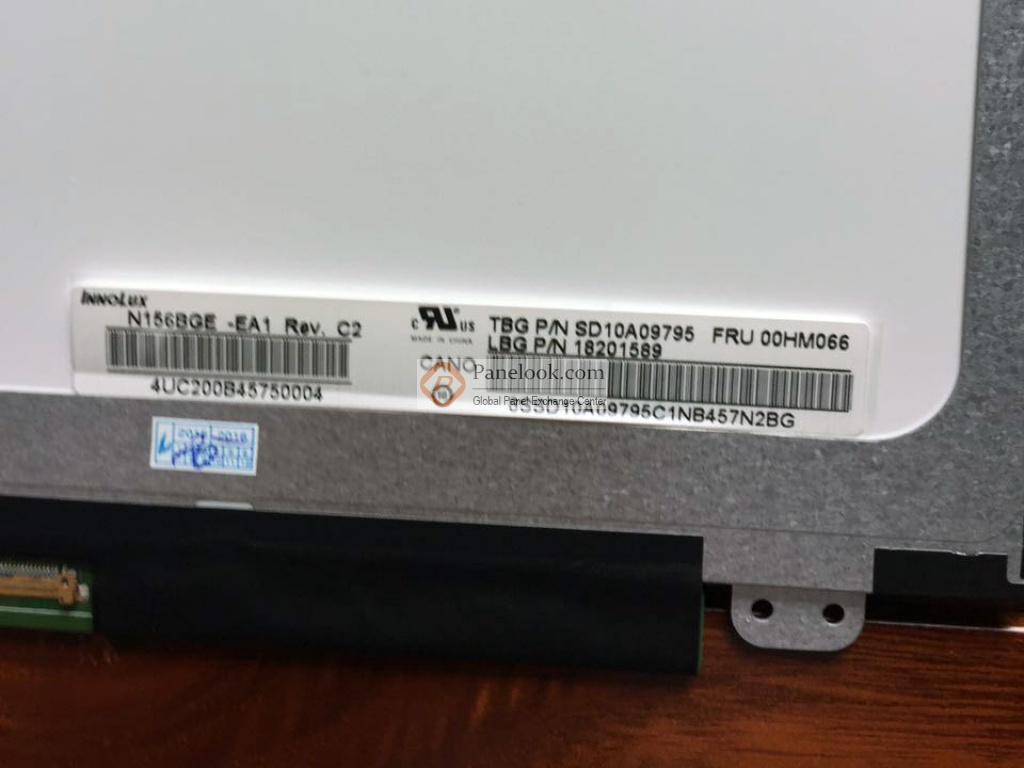

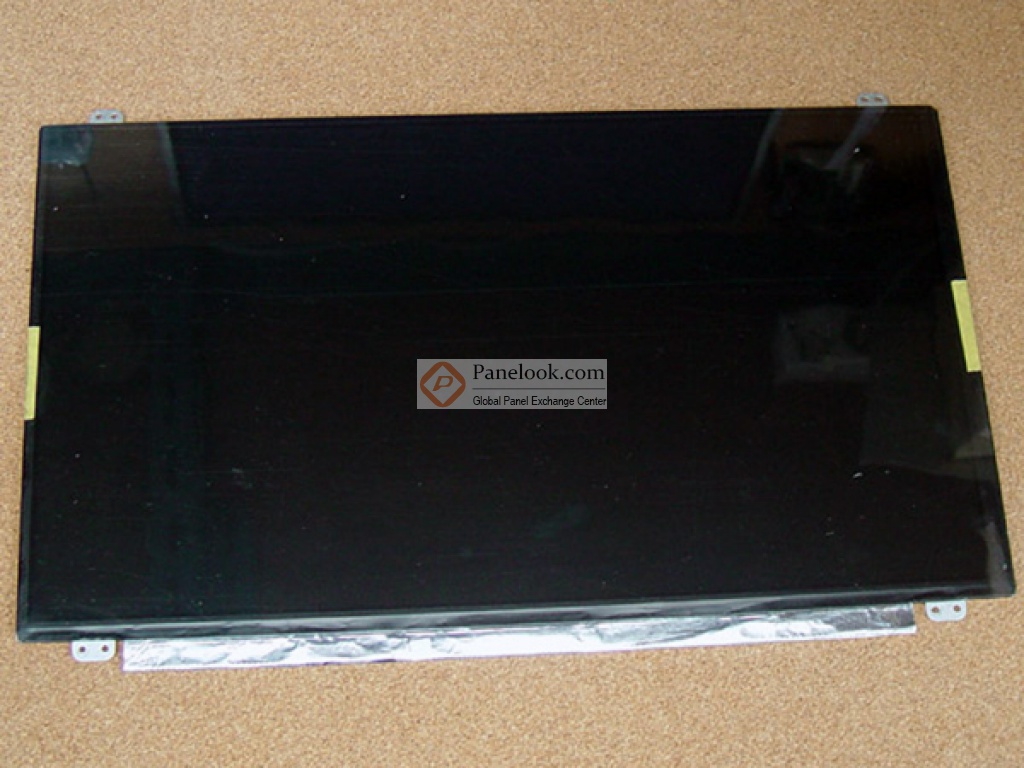

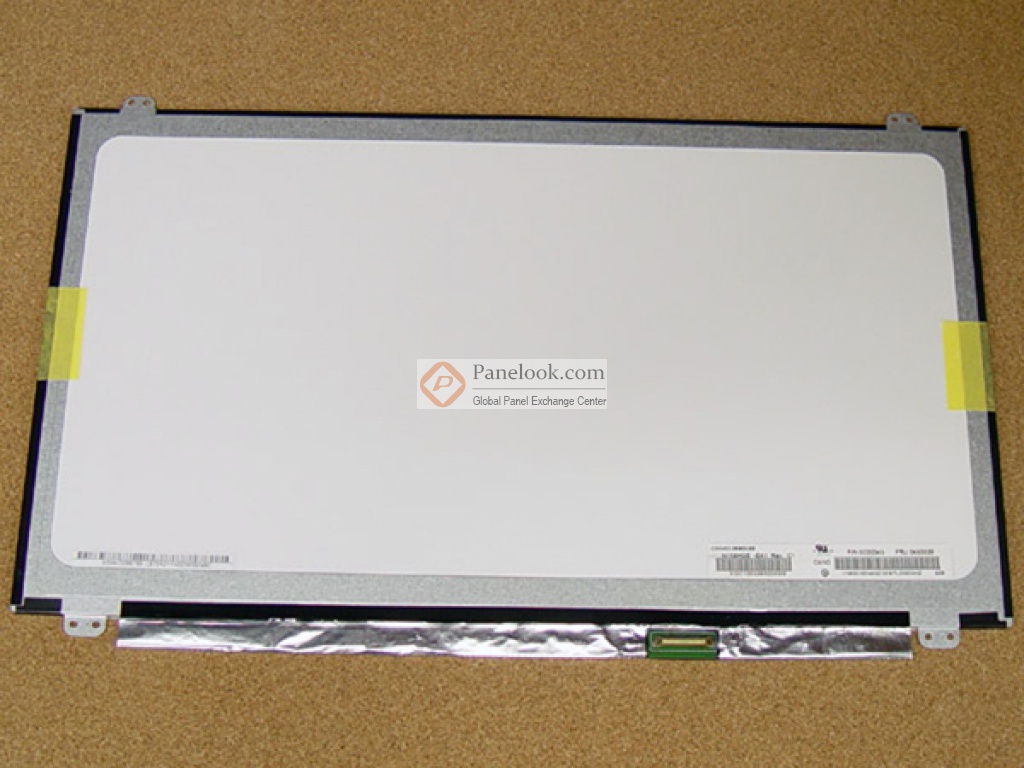

N156BGE-EA1 (产品代码: CMN15BD)是群创 (Innolux)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月28日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。根据群创 (Innolux)于2013年11月7日发布的版本号为Ver2.2的产品规格书，N156BGE-EA1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.5(宽)×223.8(高)×3.25(厚) mm，可视尺寸为347.36(宽)×196.59(高) mm，表面处理为雾面，Hard coating (3H)，产品净重345/360g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N156BGE-EA1采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N156BGE-EA1的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
