像素布局 RGB垂直条状
- 显示区域344.232(H)×193.536(V) mm
- 外观尺寸359.5(H)×223.8(V)×3.6(D) mm
- 面板重量365/380g (Typ./Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度220 cd/m² (Typ.)
- 对比度 600:1 (Typ.) (TM)
- 可视角度45/45/20/45 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间3/7 (Typ.)(Tr/Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
eDP (1 Lane) , eDP1.2 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N156BGE-E42 长期供应 贸易
 深圳市
群创液晶模组N156BGE-E42验货标准(IIS)

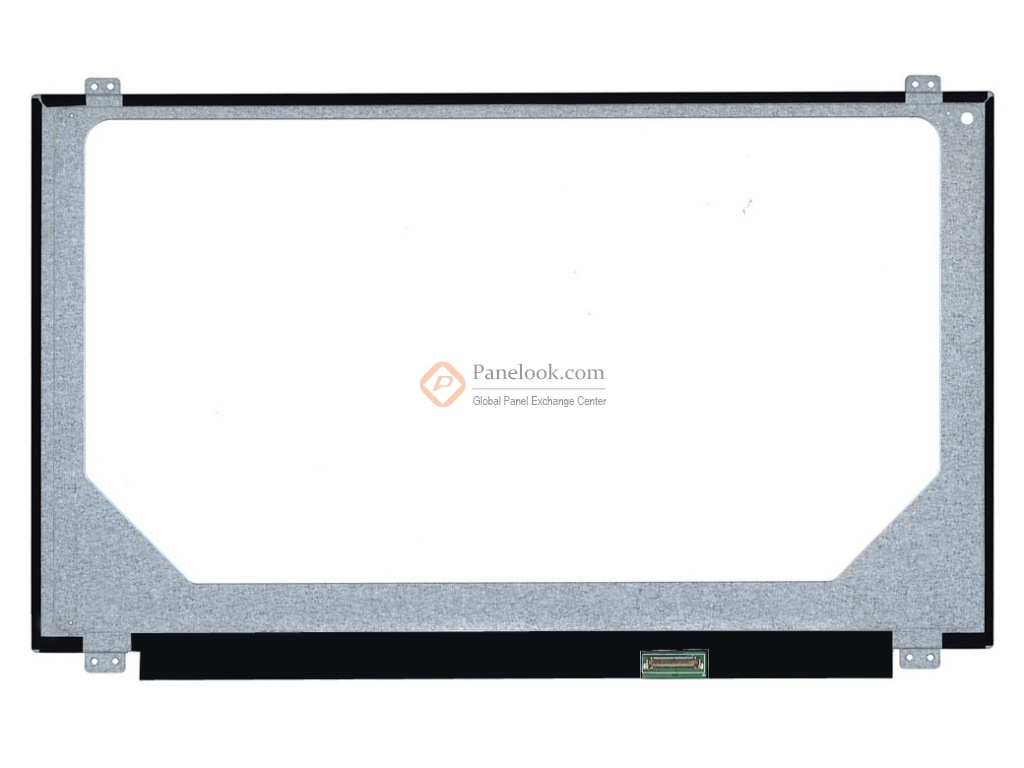

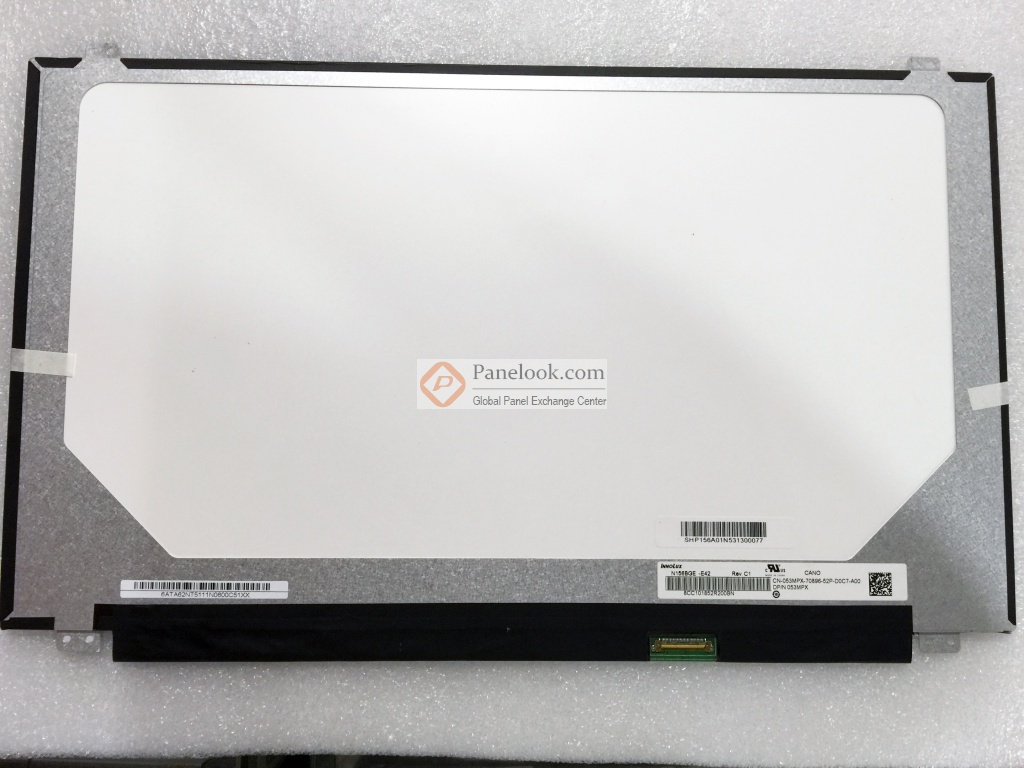

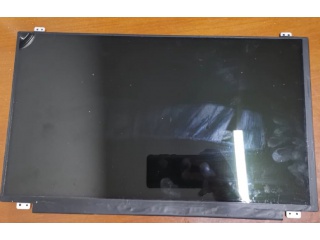

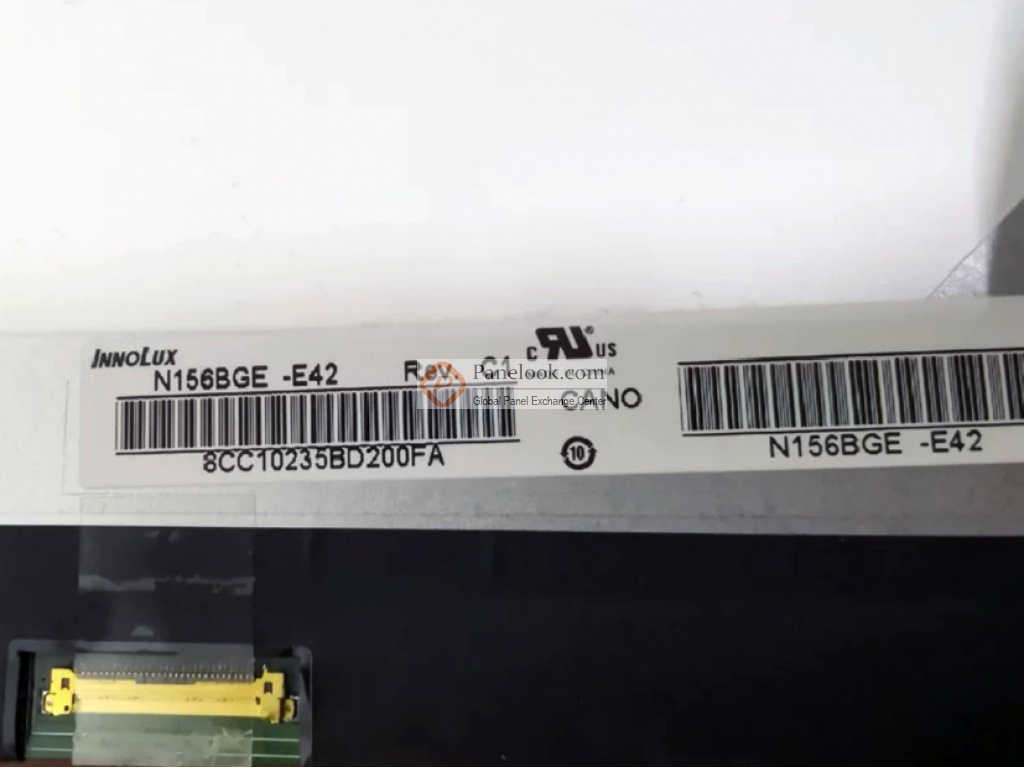

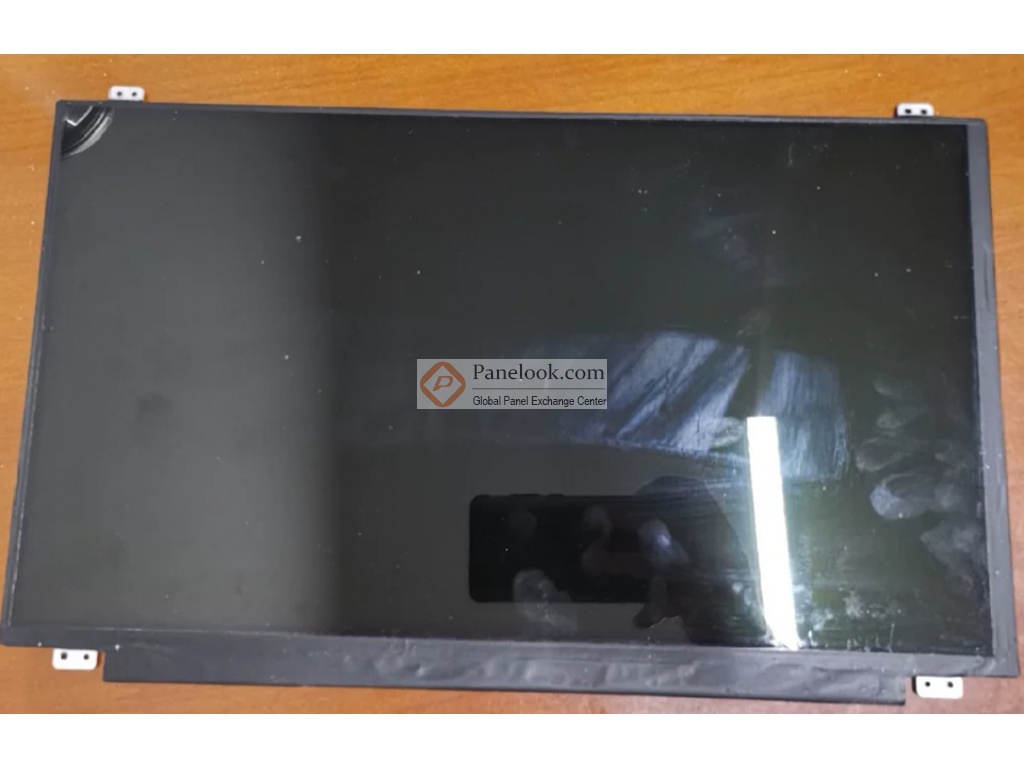

群创液晶模组N156BGE-E42概况
N156BGE-E42 (产品代码: CMN15CA)是群创 (Innolux)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2015年03月27日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。根据群创 (Innolux)于2012年12月15日发布的版本号为Ver3.0的产品规格书，N156BGE-E42显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.5(宽)×223.8(高)×3.6(厚) mm，可视尺寸为347.36(宽)×196.59(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重365/380g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156BGE-E42采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N156BGE-E42的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
