| 制造商 | 群创 (Innolux) | 型号 | N156BGE-EA2  14个兼容型号 |
|---|---|---|---|
| 对角尺寸 | 15.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 344.232(W)×193.536(H) mm | 外观尺寸 | 359.5(W)×223.8(H)×3.2(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1366(RGB)×768, WXGA, 16:9 |
| 面板重量 | 355/360g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 显示亮度 | 220 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 3/7 (Typ.)(Tr/Td) ms |
| 可视角度 | 45/45/20/45 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | 光源类型 | WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins eDP (1 Lane) , eDP1.2 , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N156BGE-EA2规格书 | Ver3.2 | English | 2.6 M | 46 | 2017-3-27 | 最新 | |
|
|
N156BGE-EA2规格书 | Ver3.0 | English | 2.6 M | 40 | 2014-7-14 | ||
|
|
N156BGE-EA2规格书 | Ver2.1 | English | 3.9 M | 45 | 2014-7-1 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
Notebook Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2014-12-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-1-3 | IIS下载 |
|
N156 series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2010-4-28 | IIS下载 |
|
N156 series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2009-2-24 | IIS下载 |

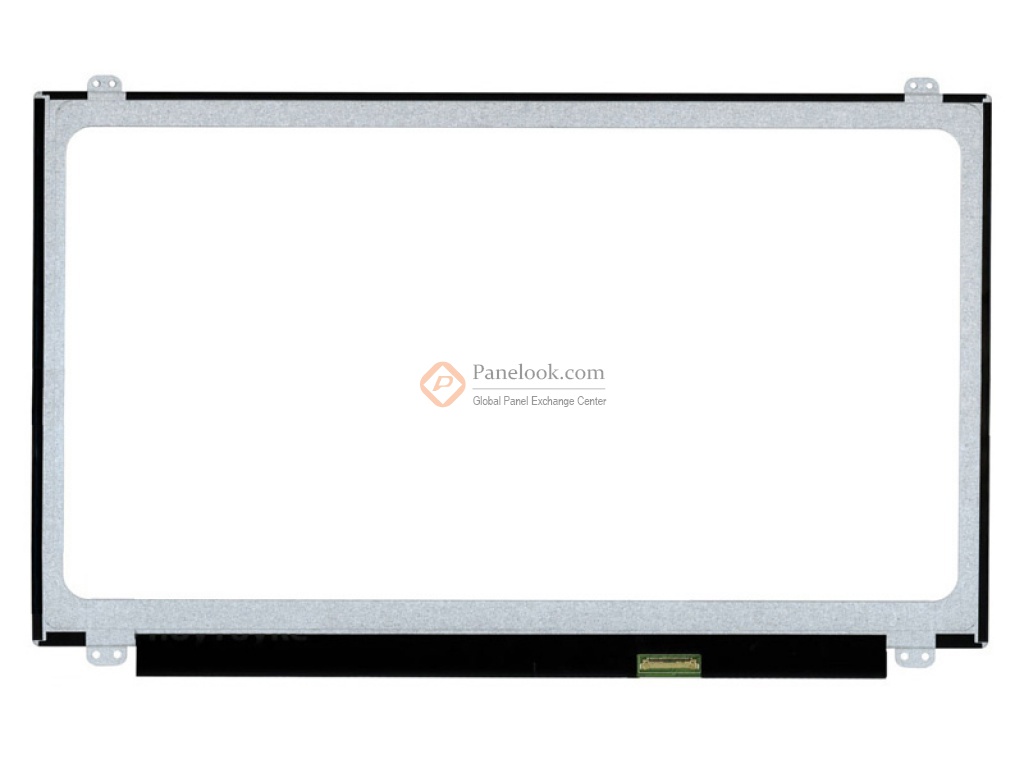

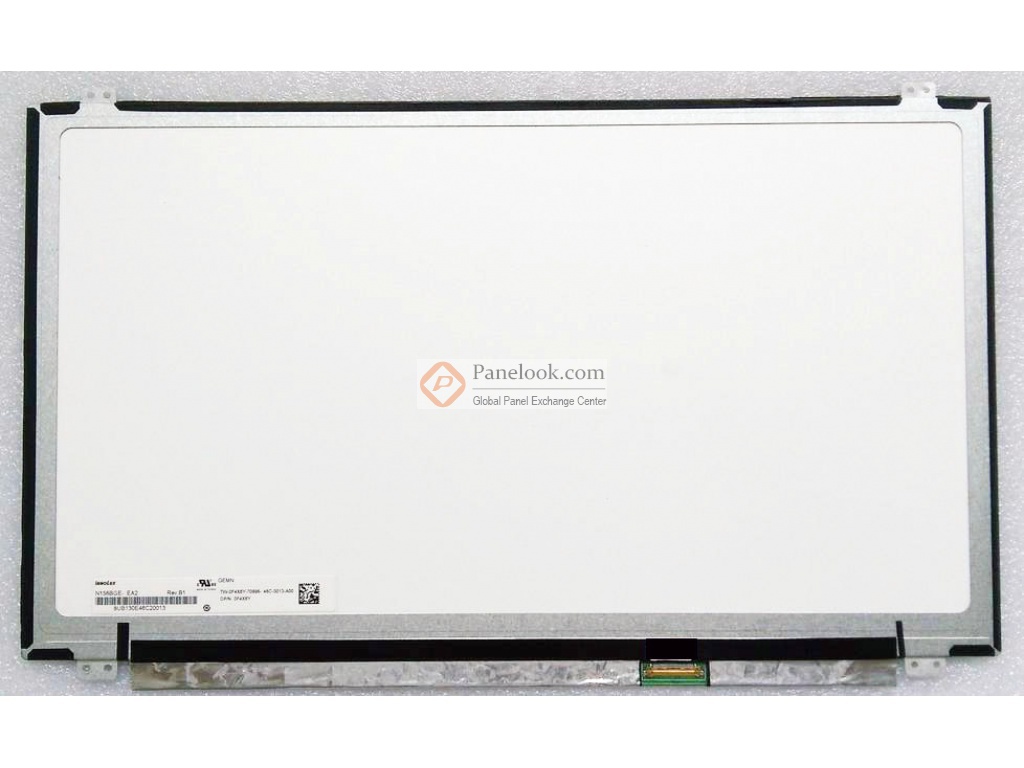

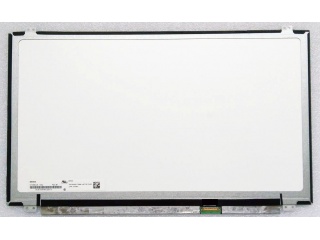

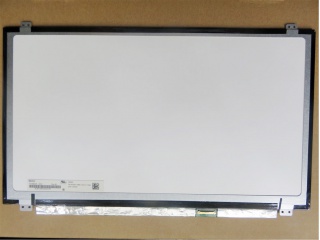

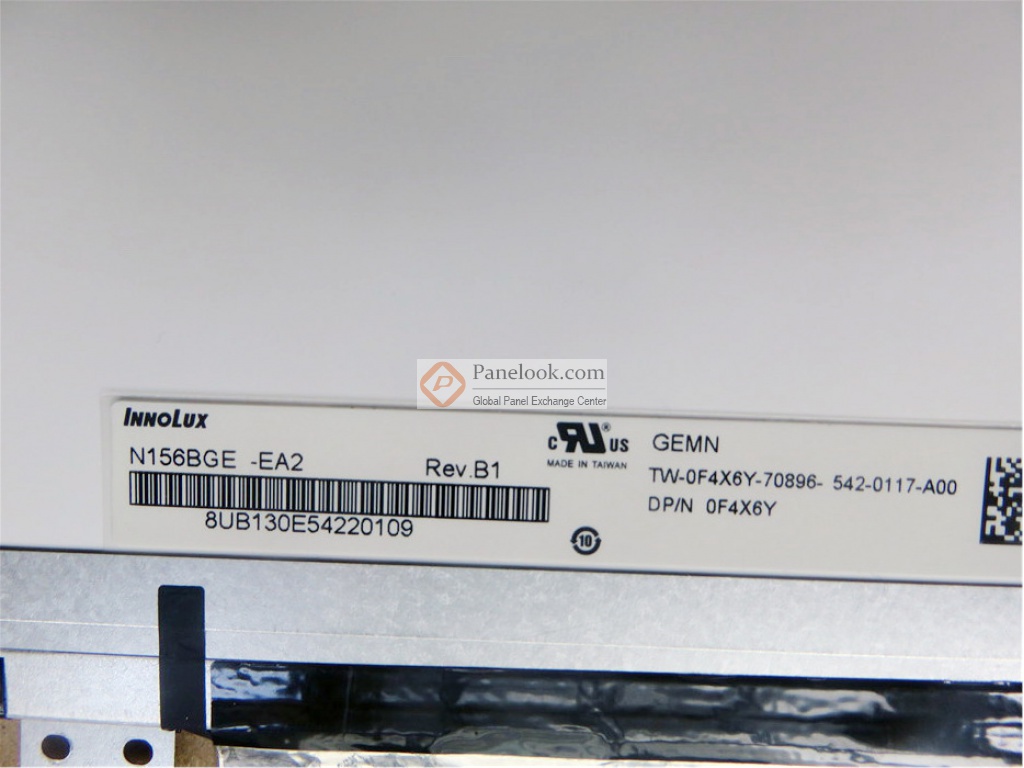

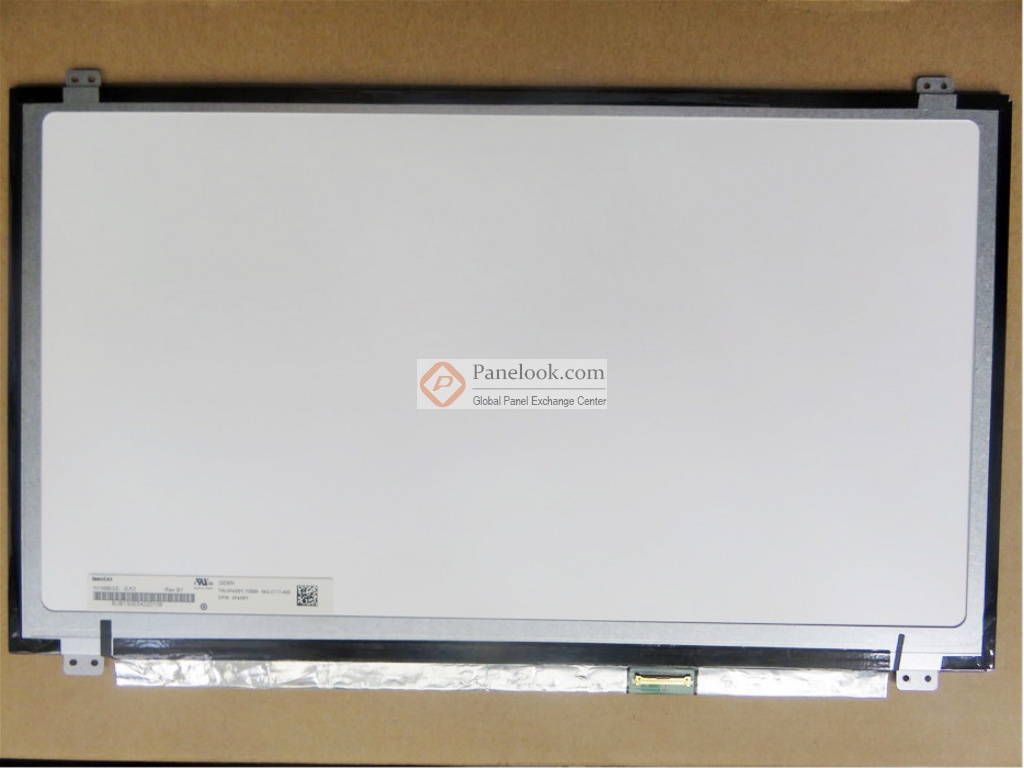

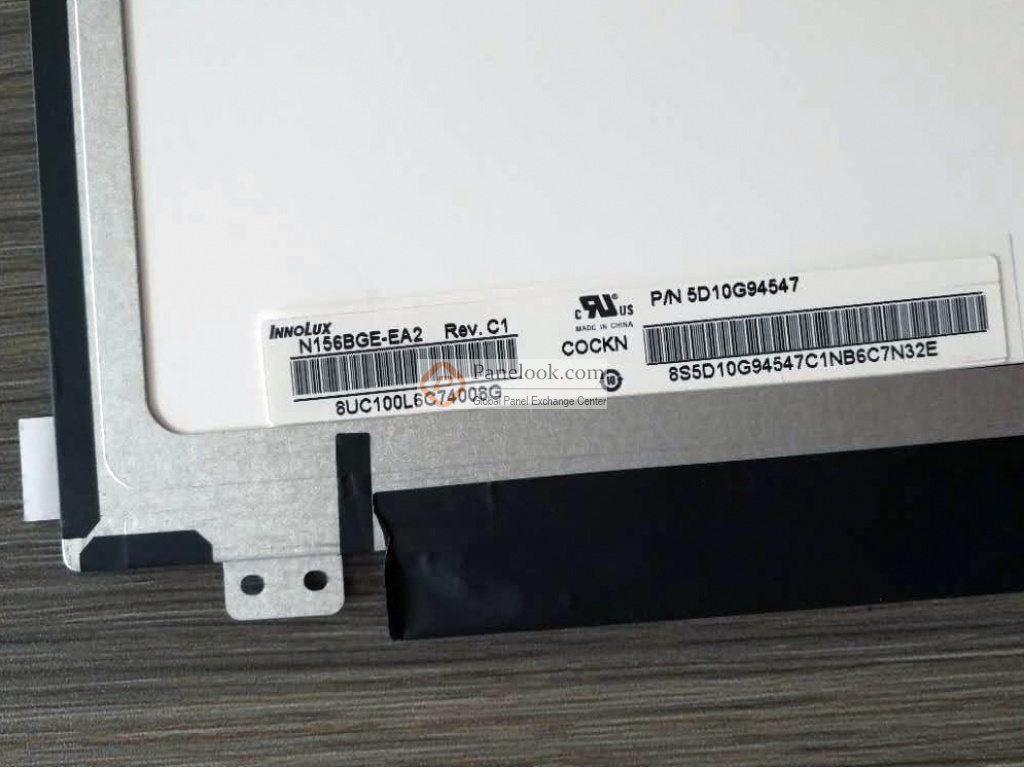

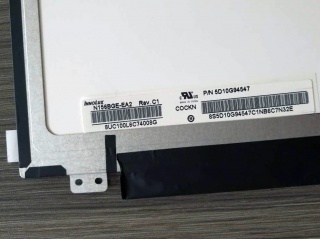

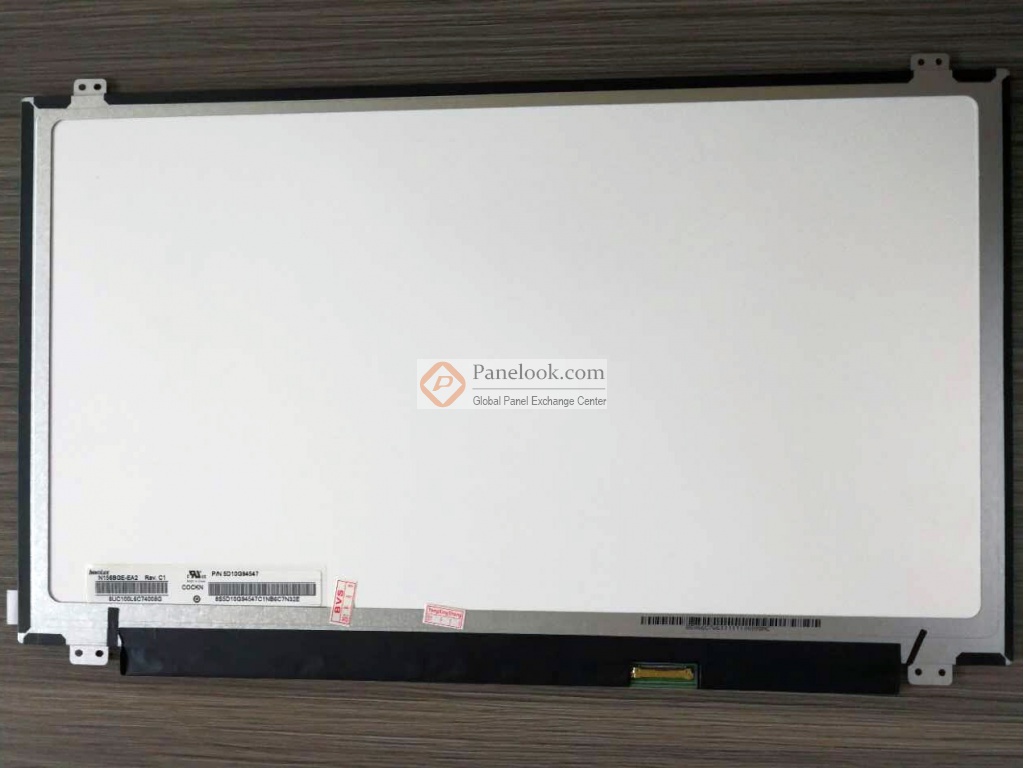

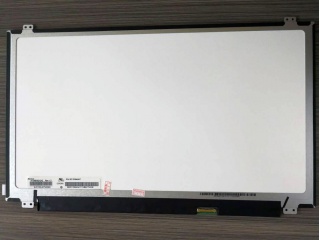

N156BGE-EA2 (产品代码: CMN15C5)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据群创 (Innolux)于2017年3月27日发布的版本号为Ver3.2的产品规格书，N156BGE-EA2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为347.36×196.84 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重355/360g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156BGE-EA2采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156BGE-EA2液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N156BGE-EA2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为已停产。目前N156BGE-EA2在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2014年06月18日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，此型号推荐使用于笔记本。
