| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 奇美 (Chimei Innolux) |
| 15.6英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 344.232×193.536 mm (H×V) |
| 425g (Max.) |
| 220 cd/m² (Typ.) |
| 6 o'clock |
45/45/20/45 (Typ.)(CR≥10)  |
| 262K |
| 中厚 (PCBA平直, 厚3.4~4.0mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| N156BGE-L61 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 359.3×222.45×4 mm (H×V×D) | |
| 镜面 (Haze 0%)，Hard coating (3H) | |
| 600 : 1 (Min.) (透射) | |
| TN，常白显示，透射式 |
|
| 3/5 (Typ.)(Tr/Td) ms | |
| |
|
| WLED, 12K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6-bit) , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
| 暂无规格书 上传N156BGE-L61规格书 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
 |
Notebook Series | VIP会员可看 |
VIP会员可看 | B Grade | Ver1.0A | 2014-12-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A+ Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2012-1-3 | IIS下载 |
|
ALL Notebook series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2011-1-3 | IIS下载 |

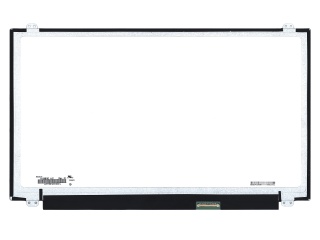

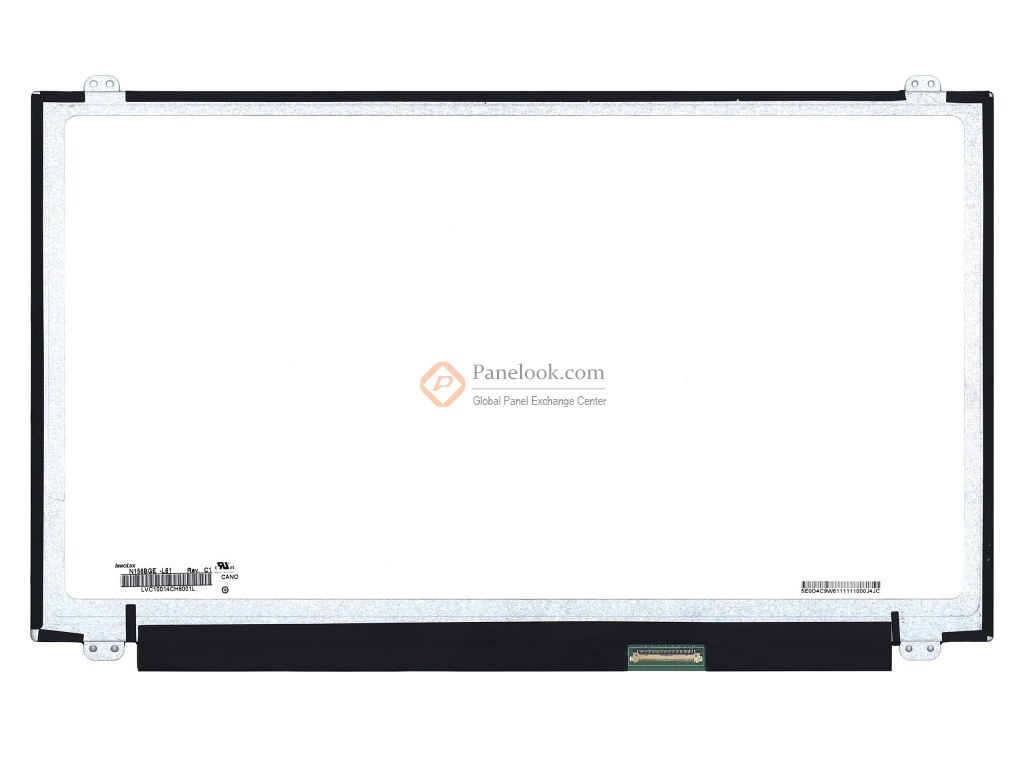

N156BGE-L61是奇美 (Chimei Innolux)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2019年01月14日对此型号首次建立参数。N156BGE-L61显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.3(宽)×222.45(高)×4(厚) mm，可视尺寸为349.03(宽)×198.24(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重425g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N156BGE-L61采用了LVDS (1 ch, 6-bit)信号接口，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。此型号的参数并非摘录自规格书，仅做参考，请慎重使用！如果开发新产品想采用此液晶模组，关于N156BGE-L61的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
