像素布局 RGB垂直条状
- 显示区域344.232(H)×193.536(V) mm
- 外观尺寸359.5(H)×209.54(V)×5.5(D) mm
- 面板重量450g (Max.)
- 表面处理镜面 (Haze 0%)
- 面板亮度220 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (TM)
- 可视角度45/45/20/40 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间12 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型9S3P WLED, 15K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
NT156WHM-N50 长期供应 贸易
 深圳市
NT156WHM-N50 长期供应 贸易
深圳市
NT156WHM-N50 长期供应 贸易
深圳市
NT156WHM-N50 长期供应 贸易
苏州市
NT156WHM-N50 长期供应 贸易
深圳市
NT156WHM-N50 长期供应 贸易
深圳市
NT156WHM-N50 长期供应 贸易
深圳市
NT156WHM-N50 长期供应 贸易
苏州市
NT156WHM-N50 长期供应 贸易
中国香港
NT156WHM-N50 长期供应 贸易
深圳市
京东方液晶模组NT156WHM-N50验货标准(IIS)
京东方液晶模组NT156WHM-N50概况

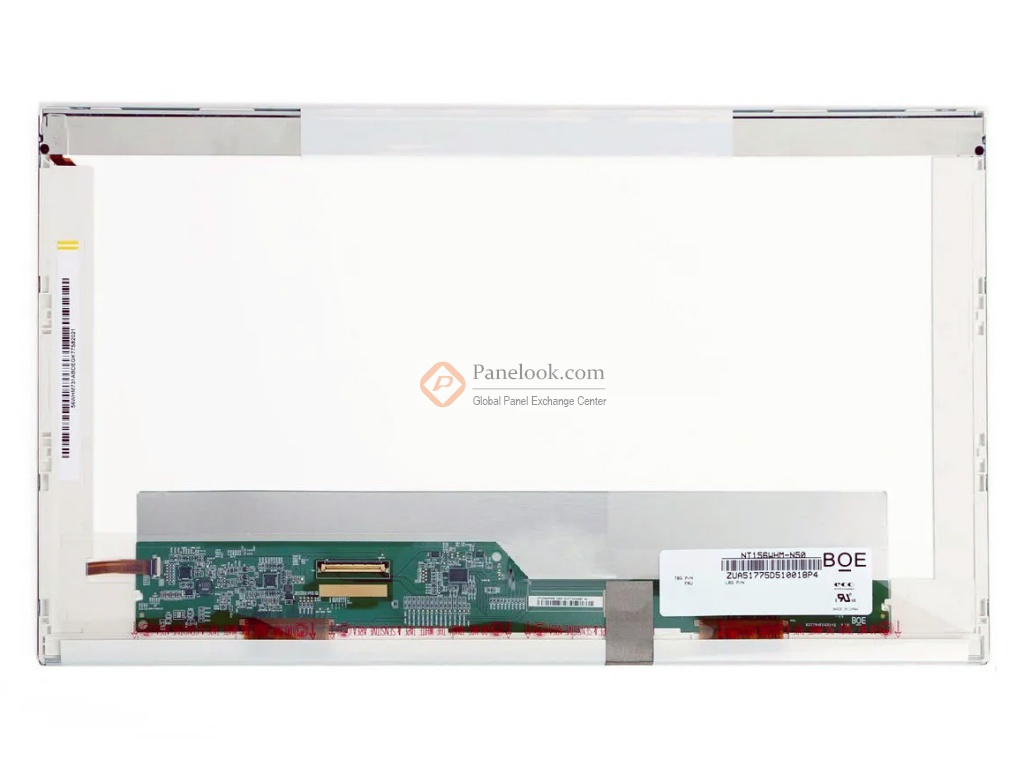

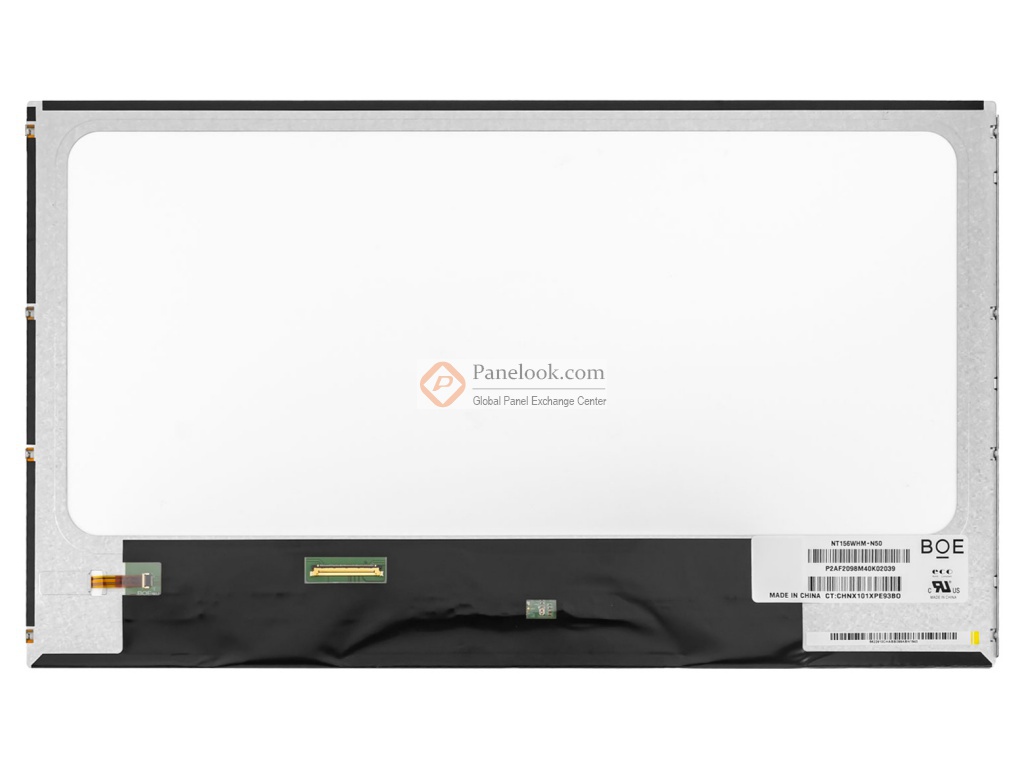

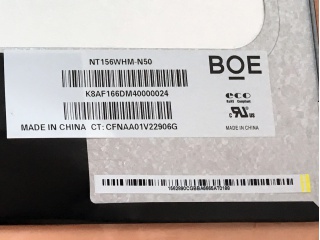

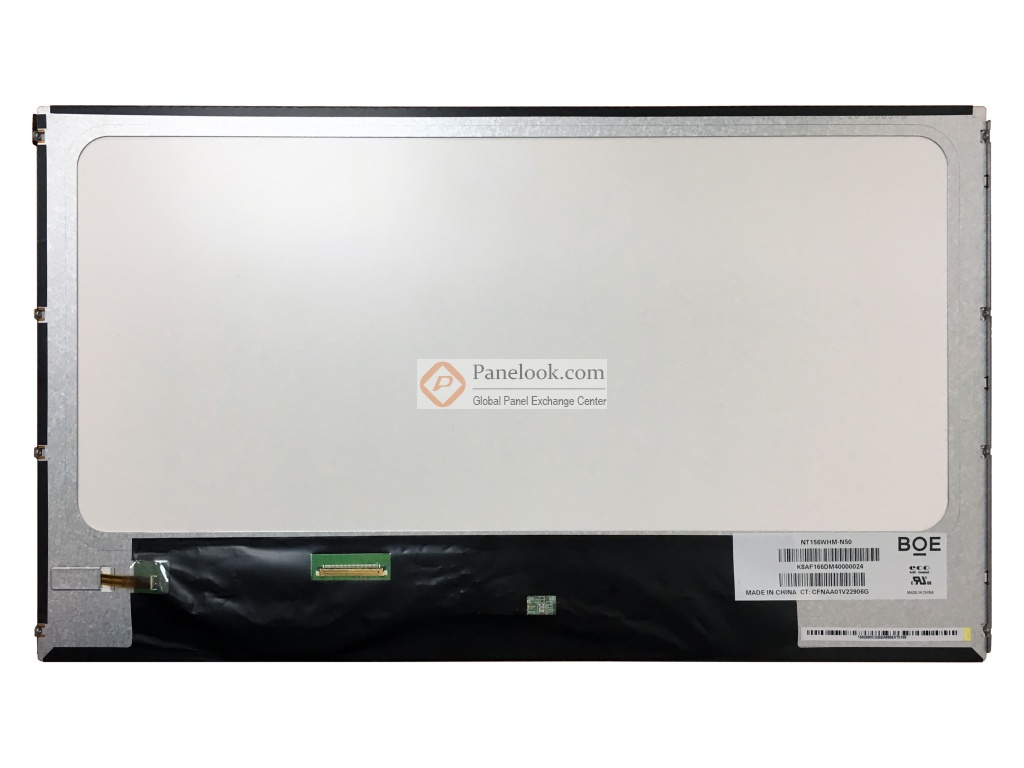

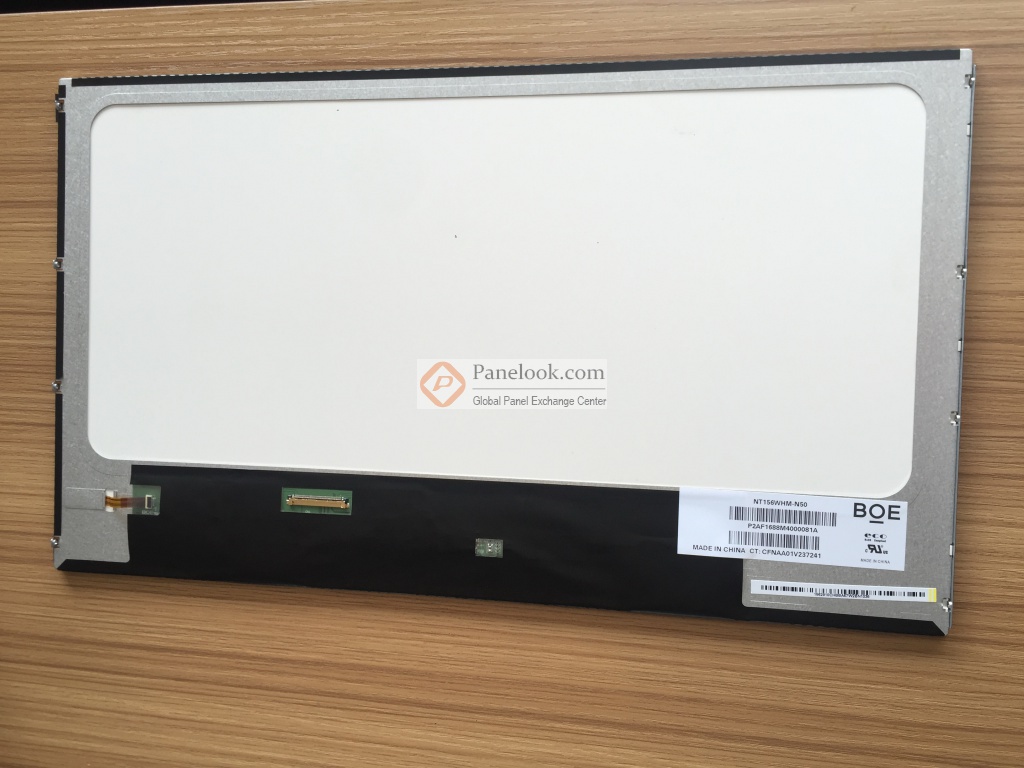

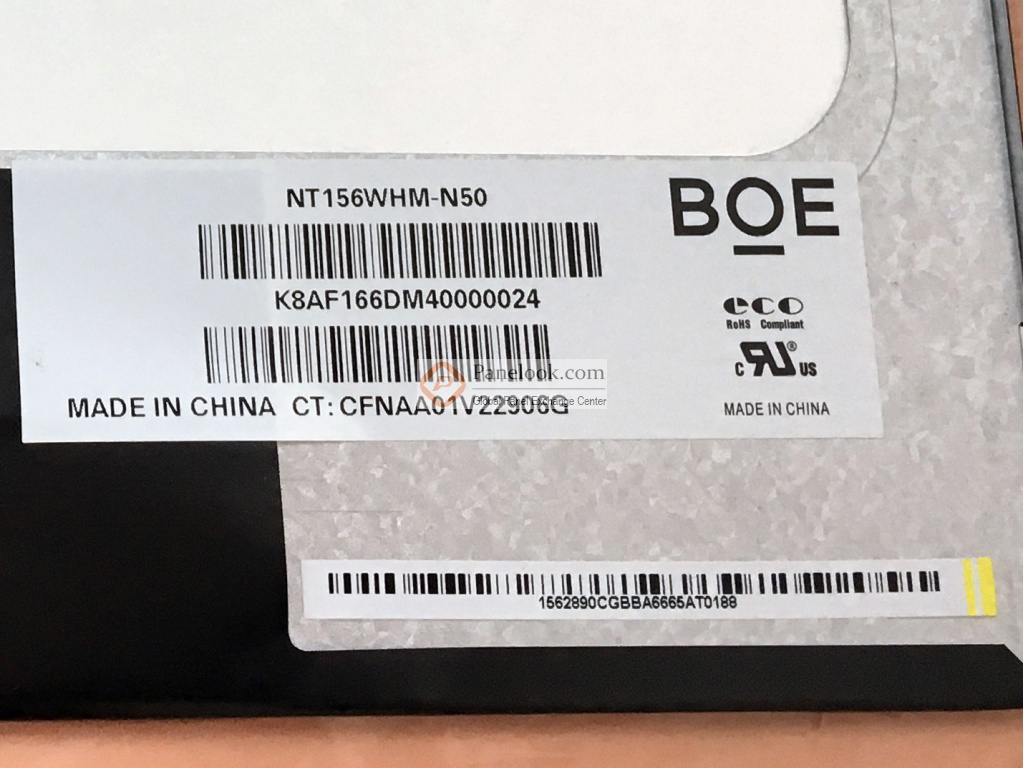

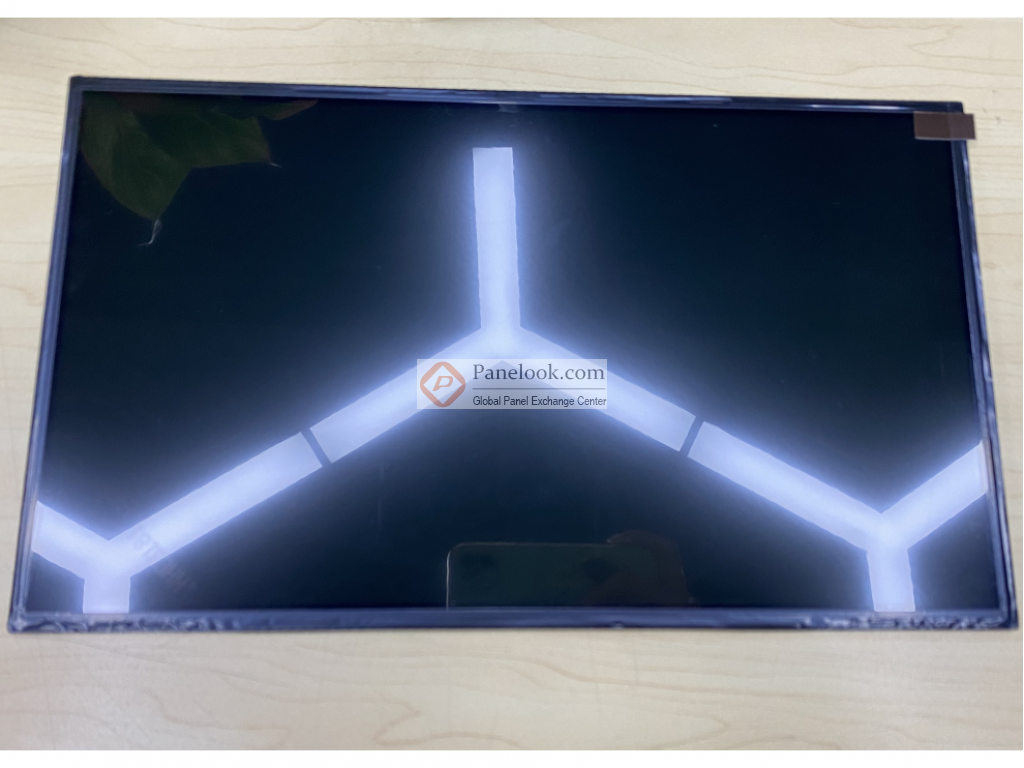

NT156WHM-N50 (产品代码: BOE06D3)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2016年4月30日发布的版本号为Rev.P0的产品规格书，NT156WHM-N50显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为359.5×209.54 (宽×高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，产品净重450g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了9S3P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT156WHM-N50采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT156WHM-N50液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT156WHM-N50的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为量产中。目前NT156WHM-N50在屏库上有24条现货信息、40家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2015年07月07日对此型号首次建立参数，并于2023年12月15日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2等特征，此型号推荐使用于笔记本。
|
