像素布局
RGB垂直条状
显示区域 344.232(H)×193.536(V) mm外观尺寸 359.3(H)×209.5(V)×5.5(D) mm
面板重量 450g (Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
面板亮度 200 cd/m² (Typ.)对比度 400:1 (Min.) (TM)
可视角度 40/40/10/30 (Min.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 16 (Typ.)(Tr+Td) ms
显示颜色 262K, 57% NTSC触摸屏 无触摸
-
外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
光源类型 WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP156WH2-TLQB规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WH2-TLQB规格书 |
Ver1.0 |
English |
1 M |
31 |
2010-3-2 |
最新 |
|
LG Display液晶模组LP156WH2-TLQB验货标准(IIS)

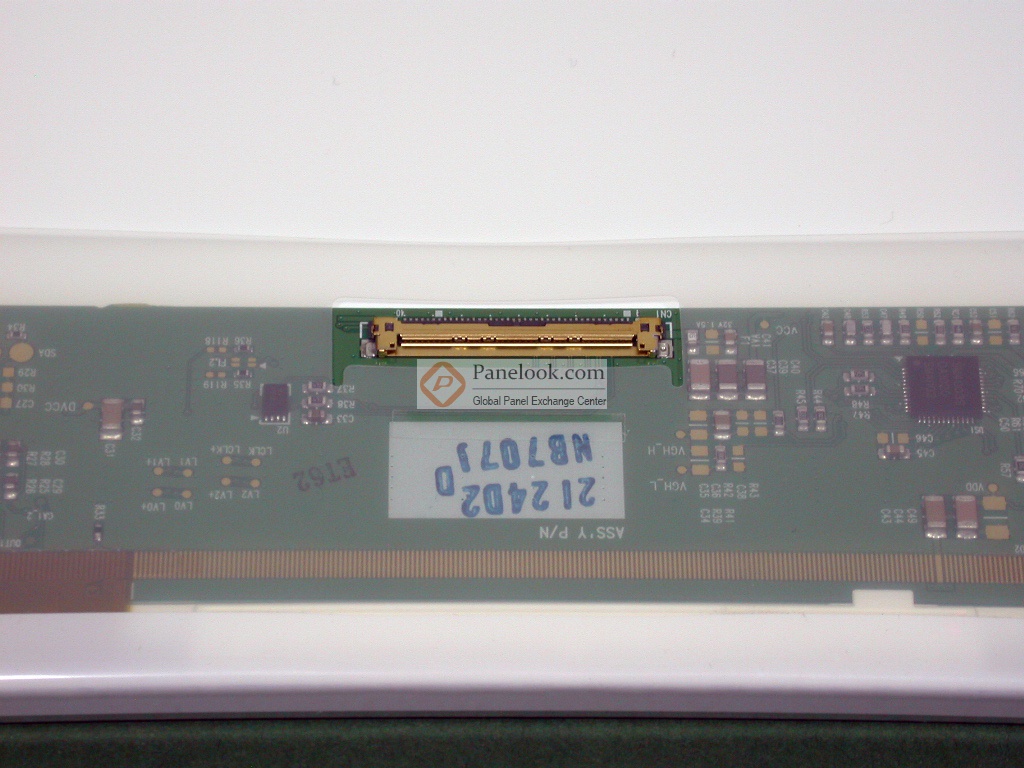

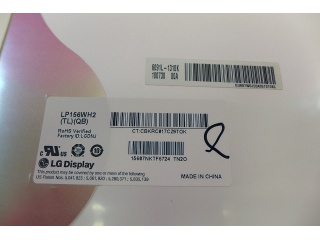

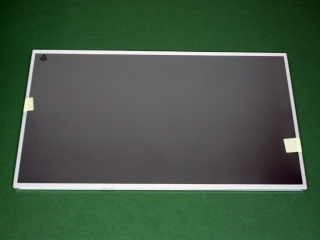

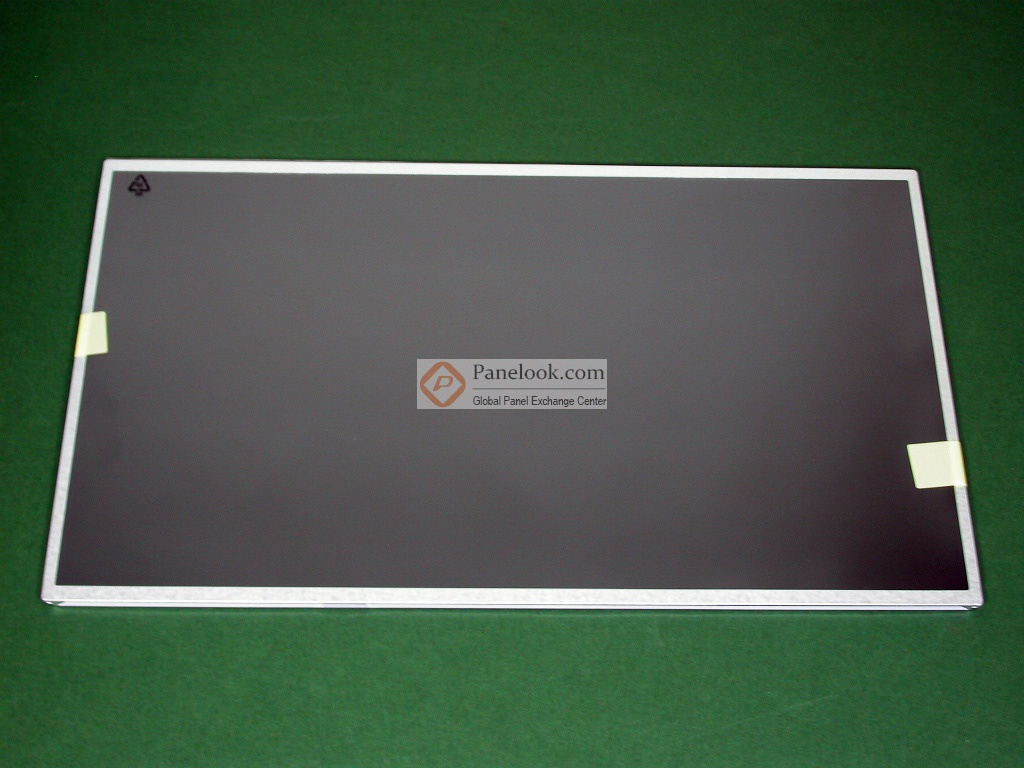

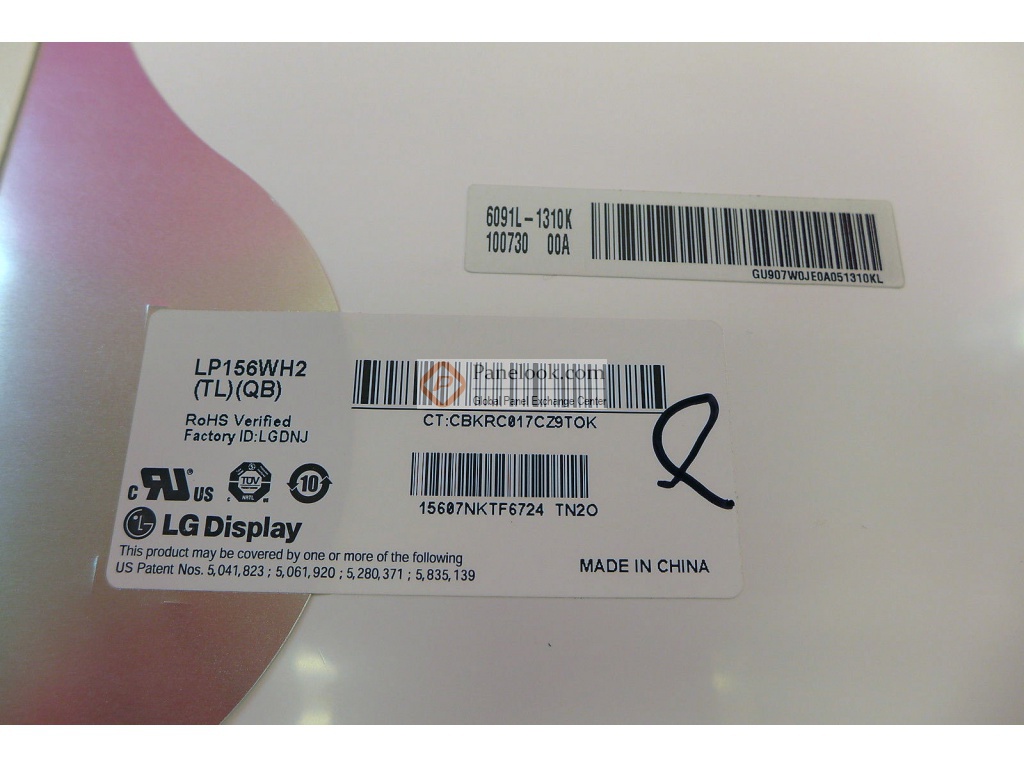

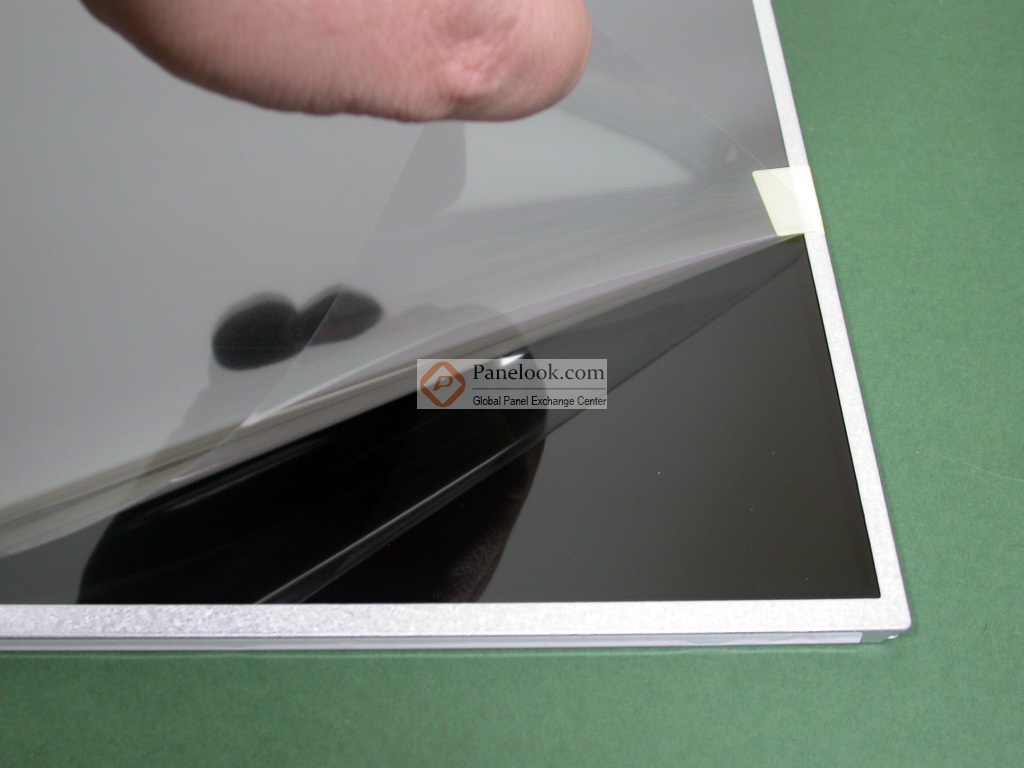

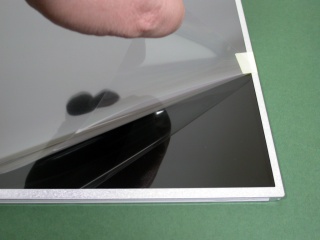

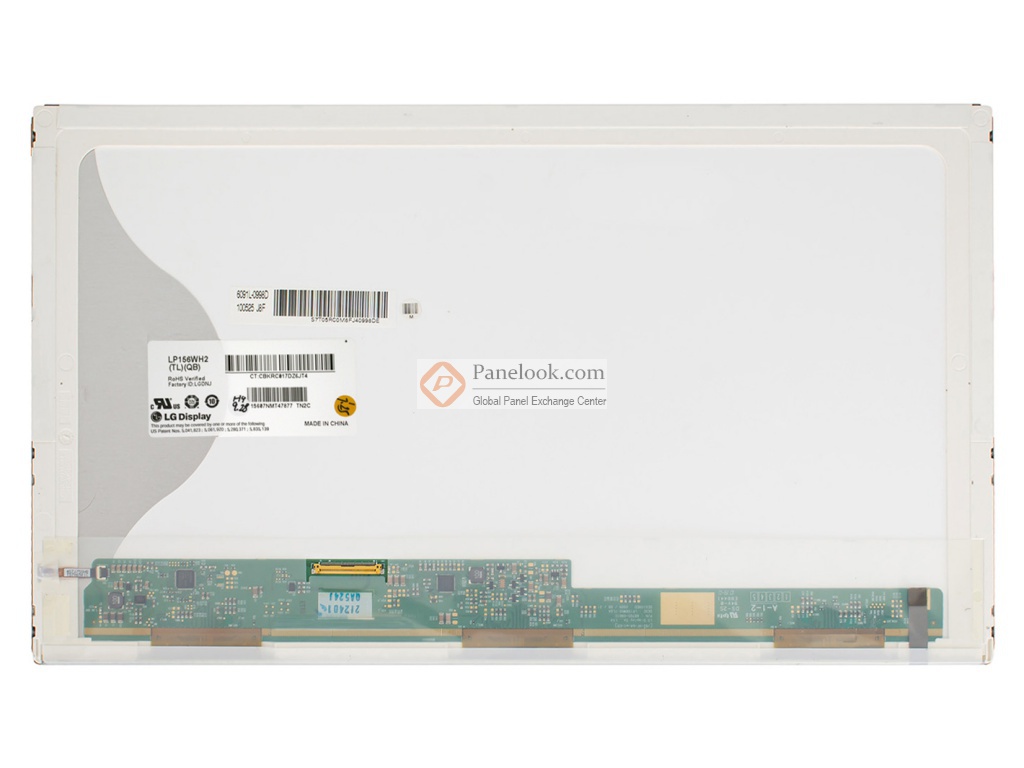

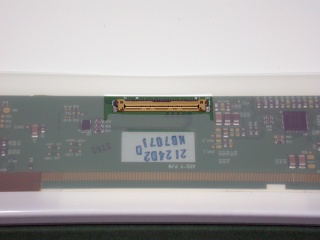

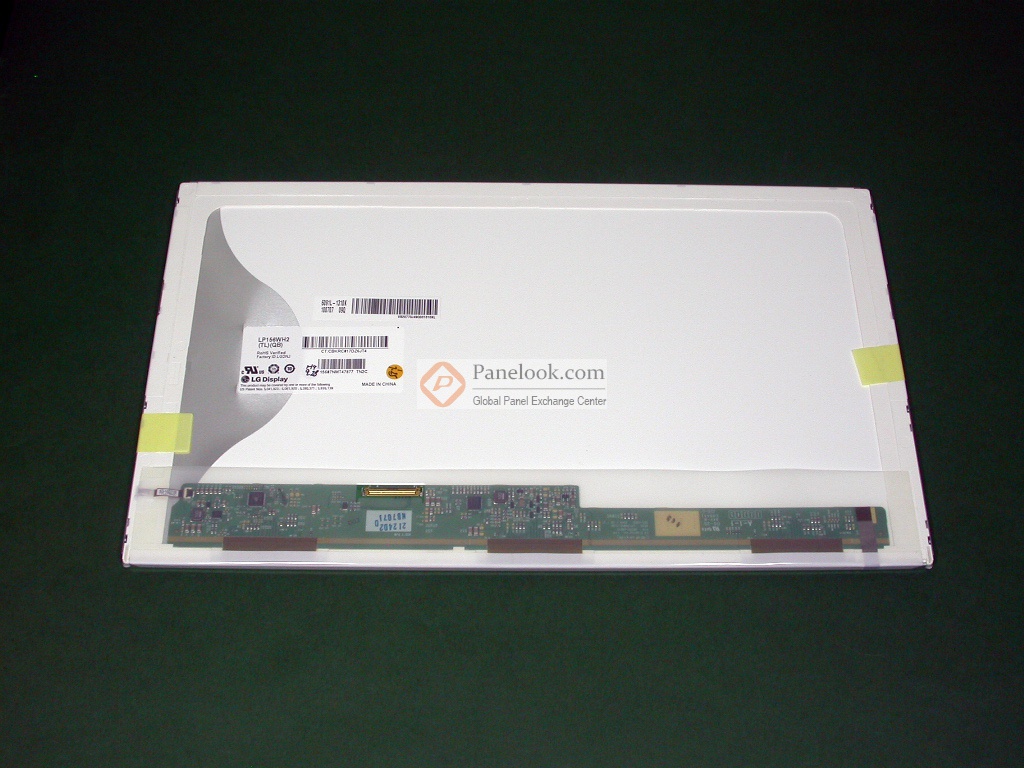

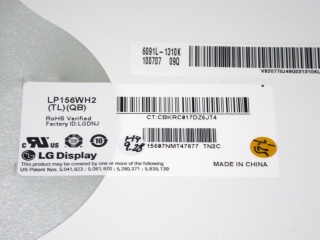

LG Display液晶模组LP156WH2-TLQB图片
LG Display液晶模组LP156WH2-TLQB综述
LP156WH2-TLQB (别名: LP156WH2 (TL)(QB)) (产品代码: LGD02AC)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2010年3月2日发布的版本号为Ver1.0的产品规格书，LP156WH2-TLQB显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为349.8×197.1 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重450g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WH2-TLQB采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WH2-TLQB液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WH2-TLQB的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前LP156WH2-TLQB在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月21日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
|
