RGB垂直条状
分辨率
1366(RGB)×768, WXGA, 16:9
- 外观尺寸
- 359.3×209.5×5.5 mm (H×V×D)
- 显示区域
- 344.232×193.536 mm (H×V)
- 屏幕重量
- 455/470g (Typ./Max.)
- 表面处理
- 雾面
- 屏幕亮度
- 500 cd/m² (Typ.)
- 对比度
- 400 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 40/40/15/35 (Typ.)(CR≥10)
- 响应速度
- 16 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 60% NTSC
- 适用于
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 背光类型
- WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
LG Display液晶模组LP156WH2-TLH2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WH2-TLH2规格书 |
Ver0.0 |
English |
840 K |
33 |
2012-8-3 |
最新 |
|
LG Display液晶模组LP156WH2-TLH2验货标准(IIS)

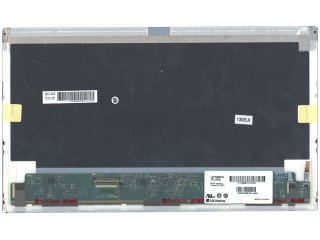

LG Display液晶模组LP156WH2-TLH2图片
LG Display液晶模组LP156WH2-TLH2概况
LG Display (LG Display) 推出的LP156WH2-TLH2 (别名: LP156WH2 (TL)(H2)) (产品代码: LGD03E6)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前LP156WH2-TLH2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月26日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据LG Display (LG Display)于2012年8月3日发布的版本号为Ver0.0的产品规格书，LP156WH2-TLH2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为349.8×197.1 (宽×高) mm，外观尺寸为359.3(宽)×209.5(高)×5.5(厚) mm，表面处理为雾面，产品净重455/470g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WH2-TLH2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WH2-TLH2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WH2-TLH2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
