像素排列
RGB垂直条状
解析度 1366(RGB)×768, WXGA, 16:9
显示亮度 220 cd/m² (Typ.)对比度
300:1 (Min.) (透射)
推荐视向 6 o'clock响应时间 16 (Typ.)(Tr+Td) ms
可视角度 40/40/10/30 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 262K, 57% NTSC触摸技术 无触摸
外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm) 光源类型 WLED, 15K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP156WH2-TLRA规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WH2-TLRA规格书 |
Ver1.0 |
English |
1.3 M |
31 |
2009-11-20 |
最新 |
|
LG Display液晶模组LP156WH2-TLRA验货标准(IIS)

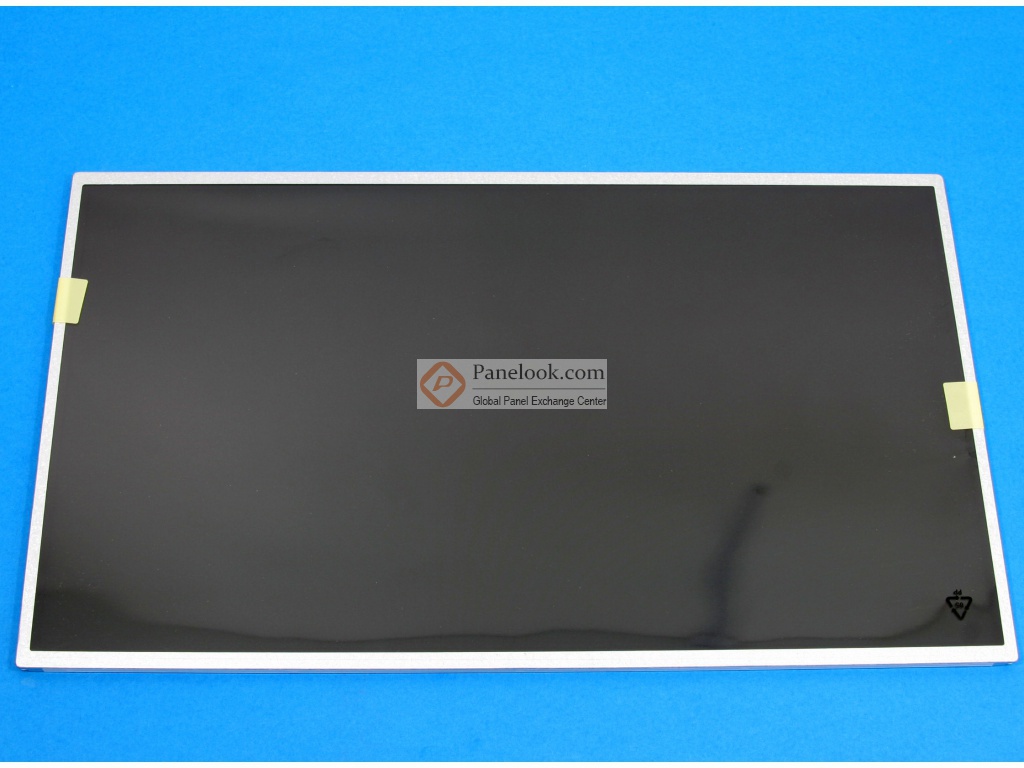

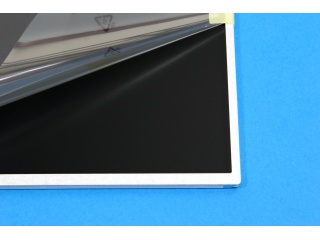

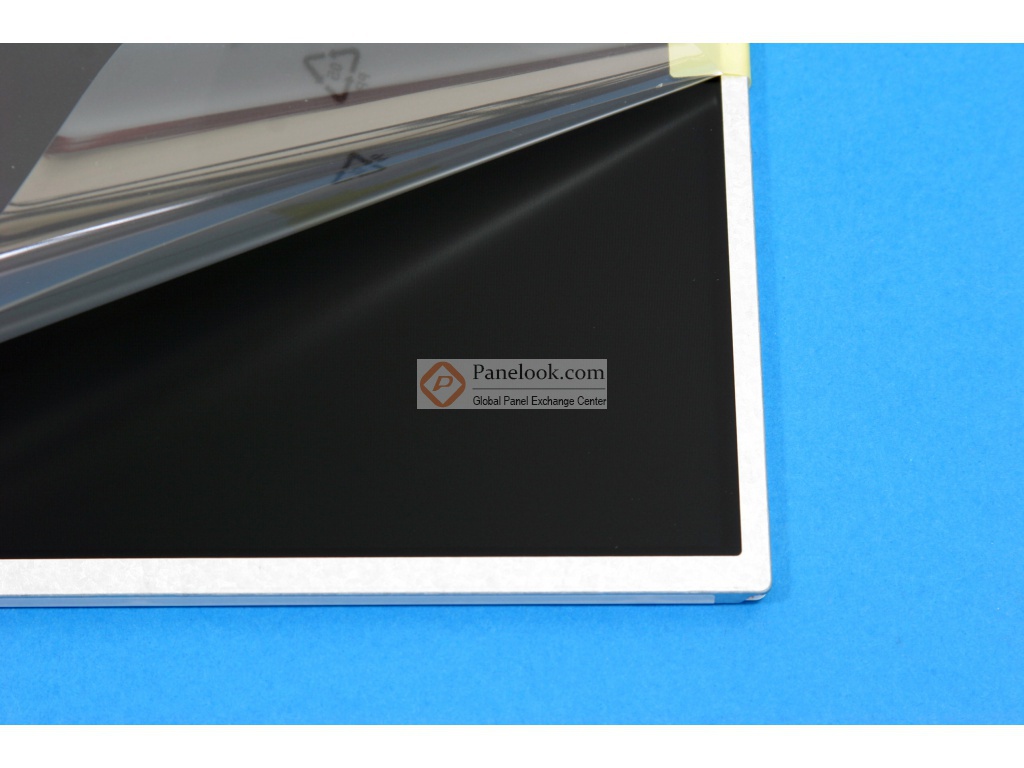

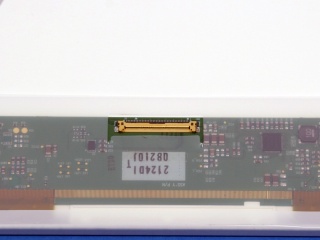

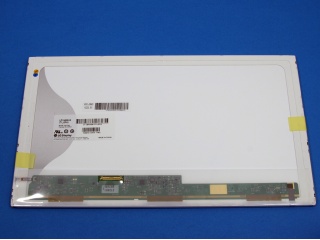

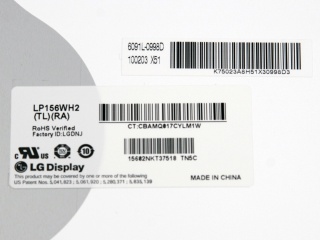

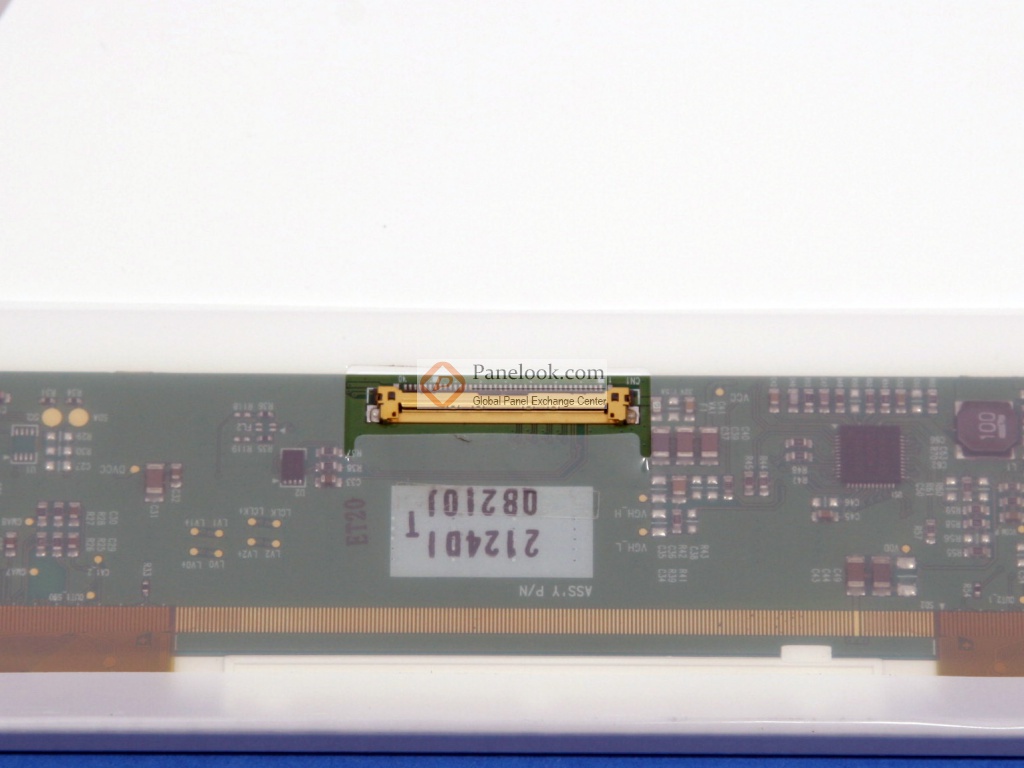

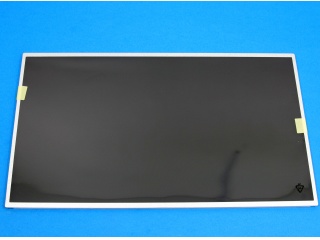

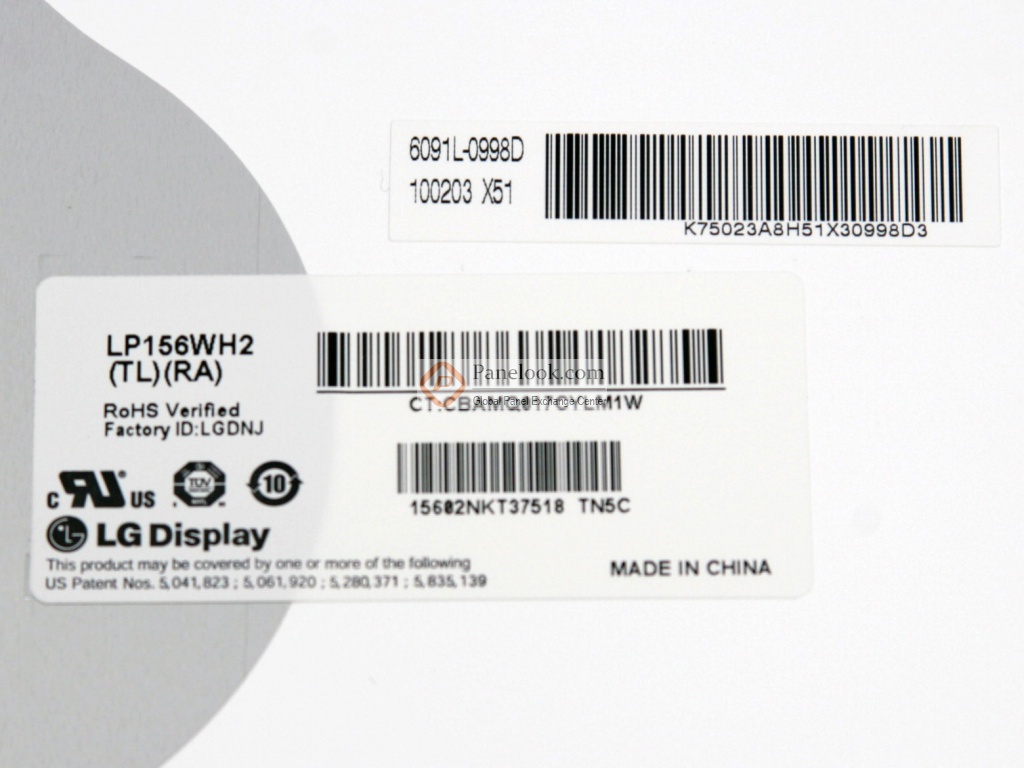

LG Display液晶模组LP156WH2-TLRA图片
LG Display液晶模组LP156WH2-TLRA概况
LP156WH2-TLRA (别名: LP156WH2 (TL)(RA)) (产品代码: LGD026B)是LG Display (LG Display)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月21日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据LG Display (LG Display)于2009年11月20日发布的版本号为Ver1.0的产品规格书，LP156WH2-TLRA显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.3(宽)×209.5(高)×5.5(厚) mm，可视尺寸为349.8(宽)×197.1(高) mm，表面处理为雾面，产品净重450g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WH2-TLRA采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP156WH2-TLRA的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
