LG Display液晶模组LP156WHA-SLL1主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2012,Q3
- 开始量产
2012,Q4
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| LG Display (LG Display) |
| 15.6英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 344.232(H)×193.536(V) mm |
| 420g (Max.) |
| 220 cd/m² (Typ.) |
85/85/85/85 (Typ.)(CR≥10)  |
| 全视角 |
| 262K, 45% NTSC |
|
60Hz |
|
厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
LP156WHA-SLL1  61个兼容型号 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 359.3(H)×209.5(V)×5.5(D) mm |
| 镜面 (Haze 0%)，Hard coating (3H) |
| 800:1 (Typ.) (透射)
|
| AH-IPS，常黑显示，透射式 |
| 35 (Typ.)(Tr+Td) ms |
|
|
| 无触摸 |
| 4 strings WLED, 15K小时, 含LED驱动 |
|
LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
|
工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
LG Display液晶模组LP156WHA-SLL1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WHA-SLL1规格书 |
Ver0.1 |
English |
930.9 K |
28 |
2012-11-1 |
最新 |
|
LG Display液晶模组LP156WHA-SLL1验货标准(IIS)

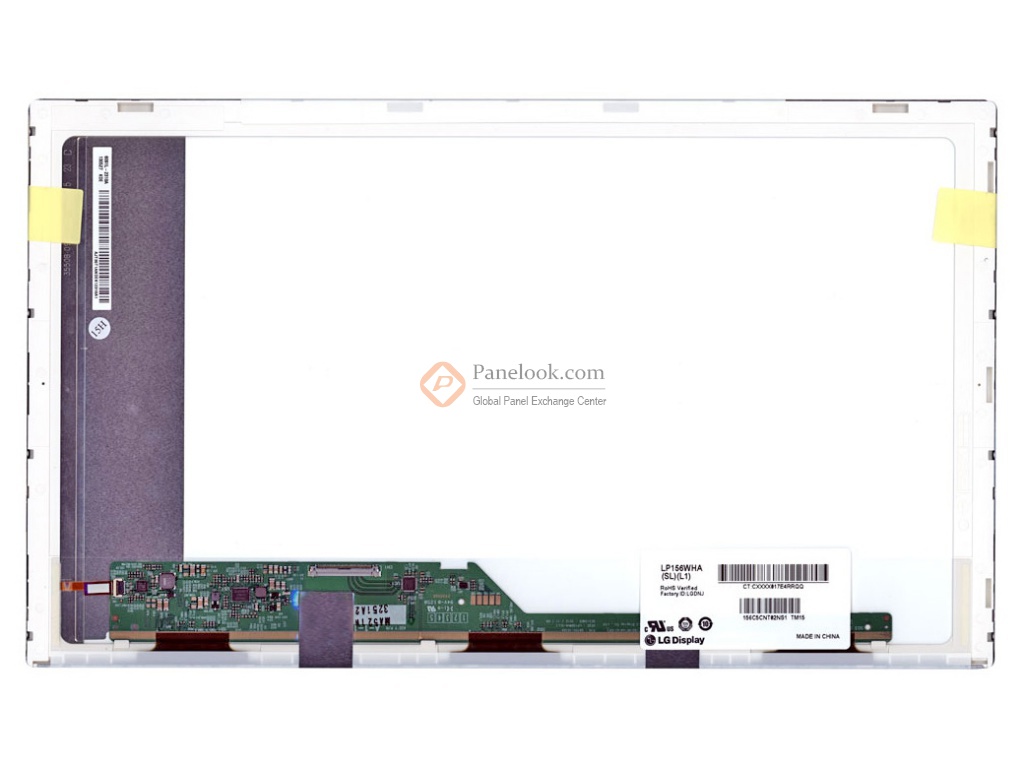

LG Display液晶模组LP156WHA-SLL1图片
LG Display液晶模组LP156WHA-SLL1综述
LP156WHA-SLL1 (别名: LP156WHA (SL)(L1)) (产品代码: LGD03D5)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2012年11月1日发布的版本号为Ver0.1的产品规格书，LP156WHA-SLL1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为348.1×197.1 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重420g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WHA-SLL1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WHA-SLL1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WHA-SLL1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前LP156WHA-SLL1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年07月10日对此型号首次建立参数，并于2024年04月08日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
