群创液晶模组BT156GW01 V.2概况-全球液晶屏交易中心-屏库

人气指数：10500 2025-03-04 08:37

群创液晶模组BT156GW01 V.2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q1
开始量产
2009,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

群创 (Innolux)

15.6英寸

1366(RGB)×768, WXGA, 16:9

344.232(H)×193.536(V) mm

450g (Max.)

220 cd/m² (Typ.)

40/40/15/30 (Min.)(CR≥10)

6 o'clock

262K, 60% NTSC

60Hz

厚屏 (PCBA弯折, 厚度≥5.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

BT156GW01 V.2 61个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
359.3(H)×209.5(V)×5.5(D) mm
镜面 (Haze 0%)，Hard coating (3H)
600:1 (Typ.) (透射)
TN，常白显示，透射式
8 (Typ.)(Tr+Td) ms

无触摸
9S6P WLED, 15K小时, 含LED驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

群创液晶模组BT156GW01 V.2规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	BT156GW01 V.2规格书	Ver1.3	English	1.7 M	30	2009-6-5	最新	付费下载

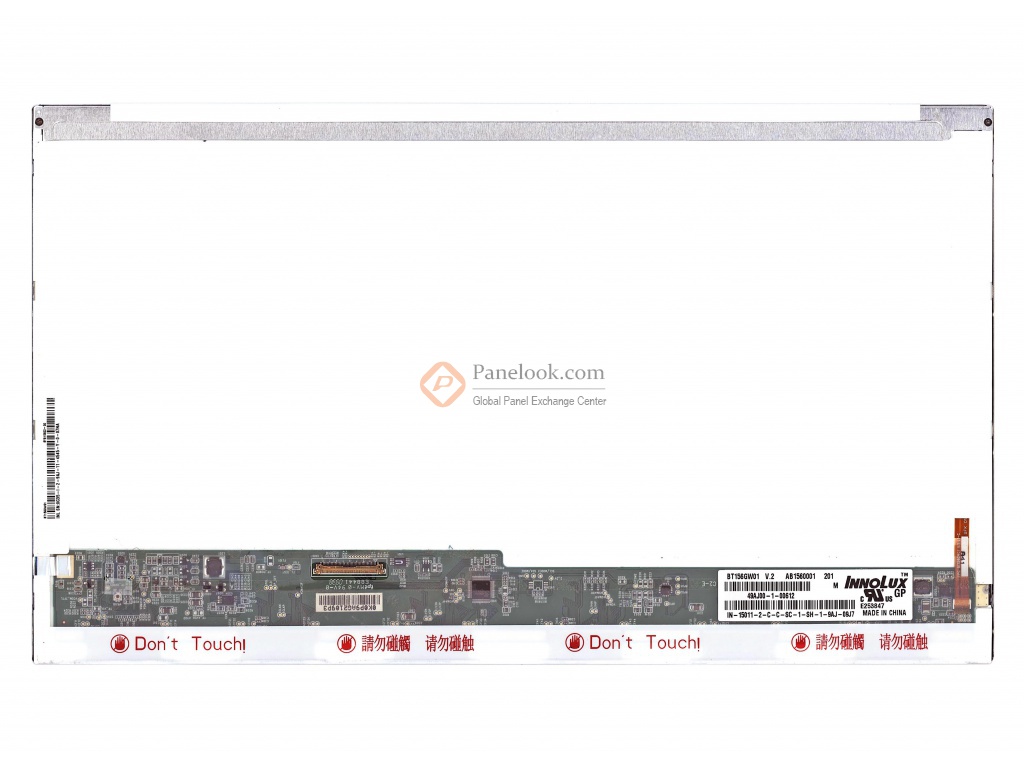

群创液晶模组BT156GW01 V.2图片

群创液晶模组BT156GW01 V.2综述

BT156GW01 V.2 (别名: BT156GW01 V2) (产品代码: INL0005)是群创 (Innolux)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月06日对此型号首次建立参数，并于2025年03月04日对参数进行了最后更新。根据群创 (Innolux)于2009年6月5日发布的版本号为Ver1.3的产品规格书，BT156GW01 V.2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.3(宽)×209.5(高)×5.5(厚) mm，可视尺寸为348.43(宽)×197.1(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重450g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。BT156GW01 V.2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于BT156GW01 V.2的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。

比较全部

群创 BT156GW01系列型号

(共6个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
BT156GW01 V.1	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS
BT156GW01 V.2	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS
BT156GW01 V.3	群创	15.6"	液晶模组	1366×768	200	600:1	WLED	LVDS
BT156GW01 V.4	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS
BT156GW01 V.6	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS
BT156GW01 V.A	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS

比较全部

群创液晶模组BT156GW01 V.2兼容型号

(共62个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B156XW02 V0	友达	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	3个	1000
BT156GW01 V.2	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS	0	0
BT156GW01 V.3	群创	15.6"	液晶模组	1366×768	200	600:1	WLED	LVDS	0	0
BT156GW01 V.A	群创	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS	0	0
HT156WXB-100	京东方	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	1个	0
HT156WXB-502	京东方	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LP156WH2-TLA1	LG Display	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LP156WH2-TLAA	LG Display	15.6"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
LP156WH2-TLAB	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WH2-TLAC	LG Display	15.6"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
LP156WH2-TLB1	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WH2-TLBA	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WH2-TLC1	LG Display	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP156WH2-TLC2	LG Display	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP156WH2-TLD1	LG Display	15.6"	液晶模组	1366×768	200	300:1	WLED	LVDS	0	0
LP156WH2-TLE1	LG Display	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LP156WH2-TLEA	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WH2-TLF1	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WH2-TLH2	LG Display	15.6"	液晶模组	1366×768	500	400:1	WLED	LVDS	0	0
LP156WH2-TLQ1	LG Display	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP156WH2-TLQ2	LG Display	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LP156WH2-TLQB	LG Display	15.6"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
LP156WH2-TLR2	LG Display	15.6"	液晶模组	1366×768	200	300:1	WLED	LVDS	0	0
LP156WH2-TLRB	LG Display	15.6"	液晶模组	1366×768	200	300:1	WLED	LVDS	0	0
LP156WH4-TLA1	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	1000
LP156WH4-TLB1	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WH4-TLC1	LG Display	15.6"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
LP156WH4-TLD1	LG Display	15.6"	液晶模组	1366×768	200	300:1	WLED	LVDS	0	0
LP156WH4-TLN1	LG Display	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	1个	0
LP156WH4-TLN2	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	1000
LP156WH4-TLP1	LG Display	15.6"	液晶模组	1366×768	220	300:1	WLED	LVDS	0	0
LP156WH4-TLQ2	LG Display	15.6"	液晶模组	1366×768	200	400:1	WLED	LVDS	0	0
LP156WH4-TLR1	LG Display	15.6"	液晶模组	1366×768	200	300:1	WLED	LVDS	0	0
LP156WH9-TLA1	LG Display	15.6"	液晶模组	1366×768	220	400:1	WLED	LVDS	0	0
LP156WHA-SLL1	LG Display	15.6"	液晶模组	1366×768	220	800:1	WLED	LVDS	0	0
LTN156AT02-A04	三星	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LTN156AT03	三星	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LTN156AT03-001	三星	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LTN156AT05-301	三星	15.6"	液晶模组	1366×768	200	300:1	WLED	LVDS	0	0
LTN156AT05-H01	三星	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LTN156AT09-H02	三星	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LTN156AT09-H03	三星	15.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	0
LTN156AT14-F01	三星	15.6"	液晶模组	1366×768	400	500:1	WLED	LVDS	0	0
LTN156AT15-C01	三星	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LTN156AT22-001	三星	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LTN156AT22-N01	三星	15.6"	液晶模组	1366×768	220	600:1	WLED	LVDS	0	0
LTN156AT23-W01	三星	15.6"	液晶模组	1366×768	300	500:1	WLED	LVDS	0	0
LTN156AT24-L01	三星	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
LTN156AT26-N01	三星	15.6"	液晶模组	1366×768	500	600:1	WLED	LVDS	0	0
LTN156AT27-H02	三星	15.6"	液晶模组	1366×768	200		WLED	LVDS	0	0
LTN156AT32-L01	三星	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	1个	0
N156B6-L03	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	0	0
N156B6-L04	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	0	0
N156B6-L05	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	0	0
N156B6-L06	群创	15.6"	液晶模组	1366×768	170	650:1	WLED	LVDS	1个	100
N156B6-L07	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	0	0
N156B6-L08	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	0	0
N156B6-L0A	群创	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	0
N156B6-L0B	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	3个	4000
N156B6-L10	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	0	0
N156BGE-L11	群创	15.6"	液晶模组	1366×768	220	500:1	WLED	LVDS	0	800
N156BGE-L21	群创	15.6"	液晶模组	1366×768	220	650:1	WLED	LVDS	2个	1300
