LP156WH4-TLP1

别名：LP156WH4 (TL)(P1)

代码：LGD033B

白光LED背光, 含LED驱动器, 端子倒装, 表面雾面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：33251 2023-08-02 04:02

LG Display液晶模组LP156WH4-TLP1主要参数

  • LG Display液晶模组LP156WH4-TLP1
  • LG Display液晶模组LP156WH4-TLP1
  • LG Display液晶模组LP156WH4-TLP1
  • 笔记本电脑屏、POS机屏、广告机屏
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      2011,Q2
    • 开始量产
      2011,Q3
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 白光LED背光
    • 含LED驱动器
    • 端子倒装
    • 表面雾面
    面板品牌 LG Display (LG Display) 面板型号 LP156WH4-TLP1 兼容型号 61个兼容型号
    面板尺寸 15.6英寸 面板类型 a-Si TFT-LCD, 液晶模组
    像素数量 1366(RGB)×768, WXGA, 16:9 像素布局 RGB垂直条状
    显示区域 344.232(H)×193.536(V) mm 外观尺寸 359.3(H)×209.5(V)×5.5(D) mm
    面板重量 420g (Max.) 表面处理 雾面
    面板亮度 220 cd/m² (Typ.) 对比度 300:1 (Min.) (TM)
    可视角度 45/45/15/35 (Typ.)(CR≥10) 工作模式 TN，常白显示，透射式
    视角方向 6 o'clock 反应时间 16 (Typ.)(Tr+Td) ms
    外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm) 光源类型 4 strings WLED, 12K小时, 含LED驱动
    显示颜色 262K, 60% NTSC 触摸屏 无触摸
    工作频率 60Hz 面板应用
    信号接口 LVDS (1 ch, 6-bit) , 40 pins , 端子
    驱屏电压 3.3V (Typ.)
    工作环境 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

    LG Display液晶模组LP156WH4-TLP1规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  LP156WH4-TLP1规格书 Ver1.0 English 1 M 32  2012-1-5  最新
    有PDF  LP156WH4-TLP1规格书 Ver0.3 English 1.2 M 32  2011-10-12

    LG Display液晶模组LP156WH4-TLP1验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF LP(NBPC) Series VIP会员可看 VIP会员可看 A- Grade Rev1.0  2014-4-22  IIS下载
    PDF LP(NBPC) Series VIP会员可看 VIP会员可看 A- Grade Rev1.0  2008-6-11  IIS下载
    PDF LP(NBPC) Series VIP会员可看 VIP会员可看 A- Grade Rev1.0  2008-6-11  IIS下载
    PDF LP(NBPC) Series VIP会员可看 VIP会员可看 A Grade Rev1.0  2008-6-11  IIS下载

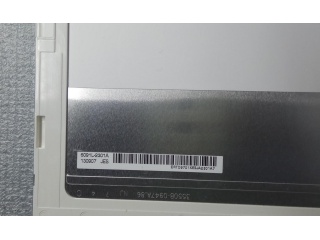

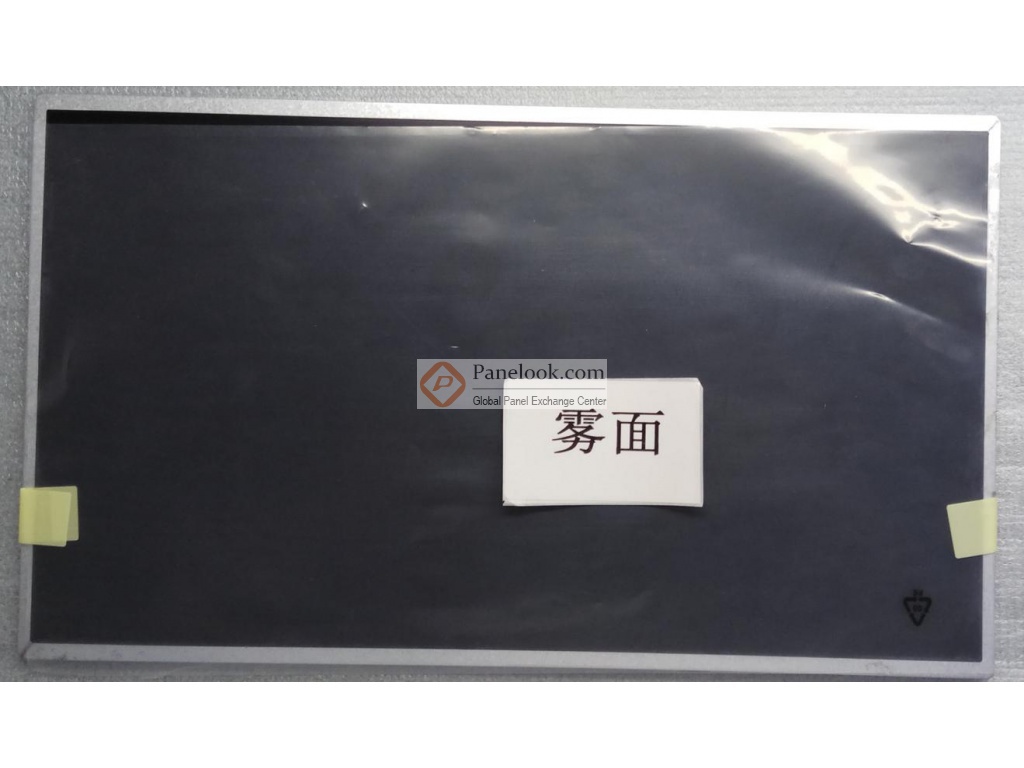

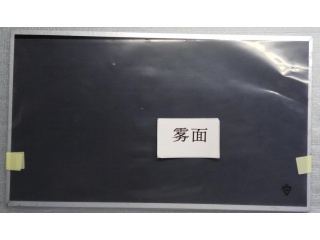

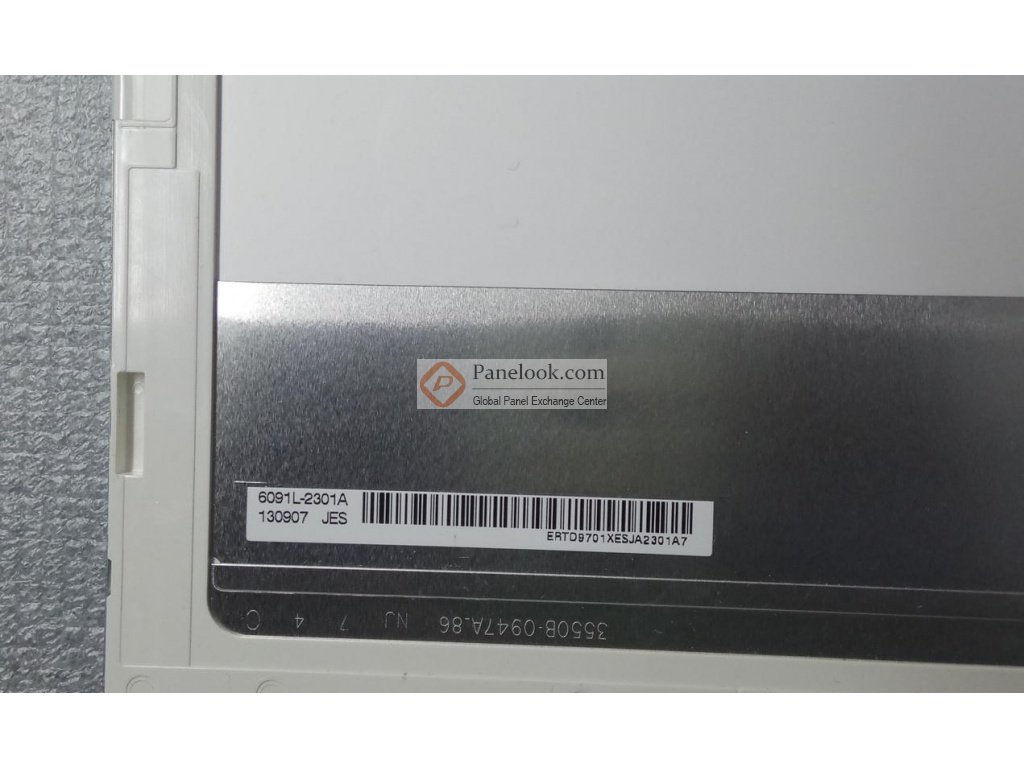

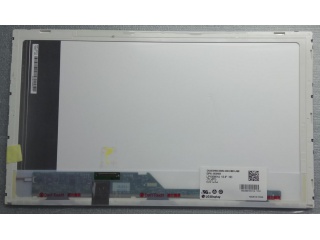

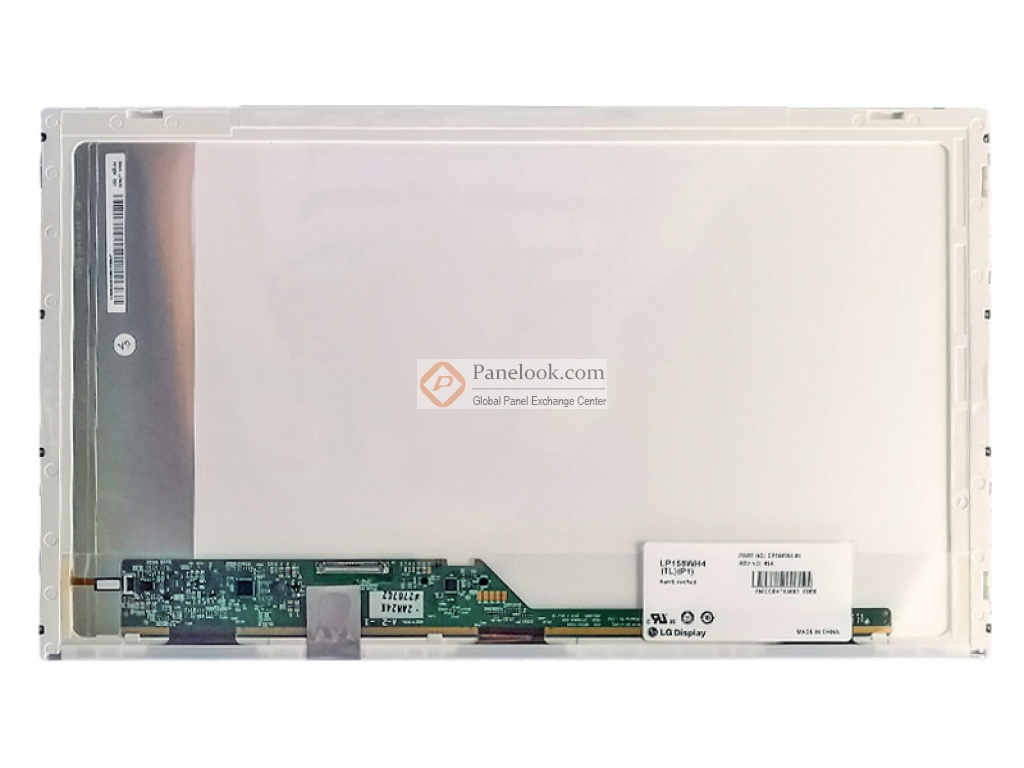

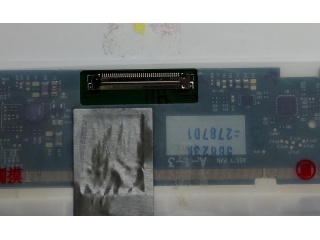

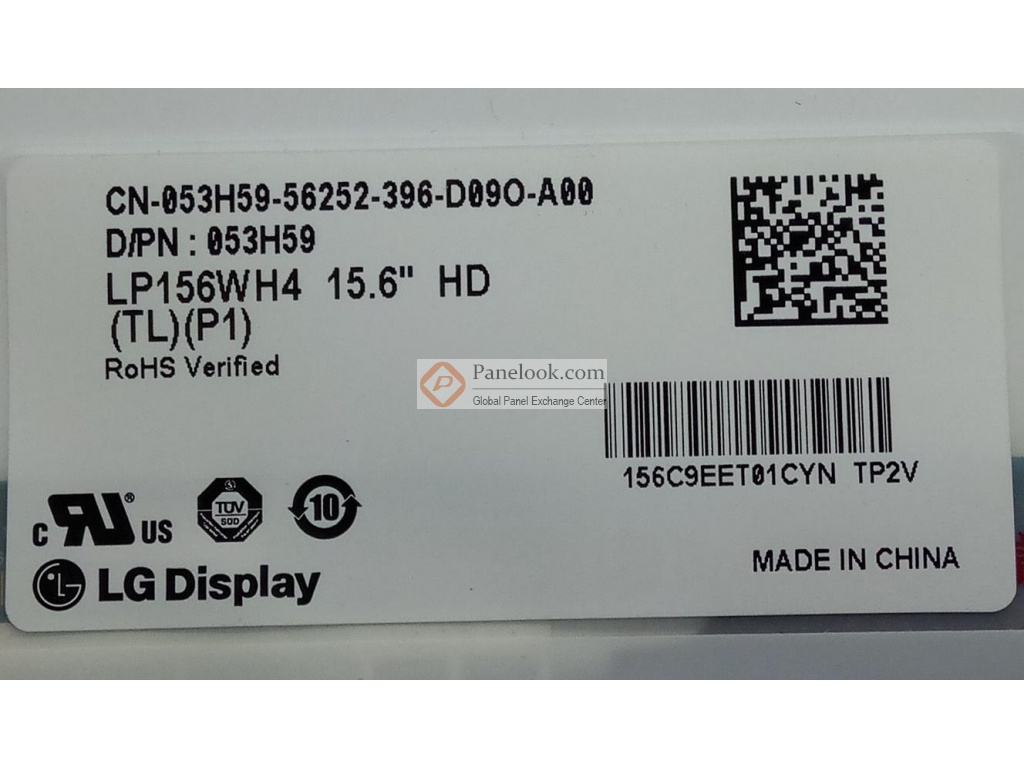

    LG Display液晶模组LP156WH4-TLP1图片

    • LP156WH4-TLP1图片
    • LP156WH4-TLP1图片
    • LP156WH4-TLP1图片
    • LP156WH4-TLP1图片
    • LP156WH4-TLP1图片
    • LP156WH4-TLP1图片
    • LP156WH4-TLP1图片

    LG Display液晶模组LP156WH4-TLP1摘要

    LP156WH4-TLP1 (别名: LP156WH4 (TL)(P1)) (产品代码: LGD033B)是LG Display (LG Display)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月18日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据LG Display (LG Display)于2012年1月25日发布的版本号为Ver1.0的产品规格书，LP156WH4-TLP1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.3(宽)×209.5(高)×5.5(厚) mm，可视尺寸为350.0(宽)×197.1(高) mm，表面处理为雾面，产品净重420g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP156WH4-TLP1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP156WH4-TLP1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
