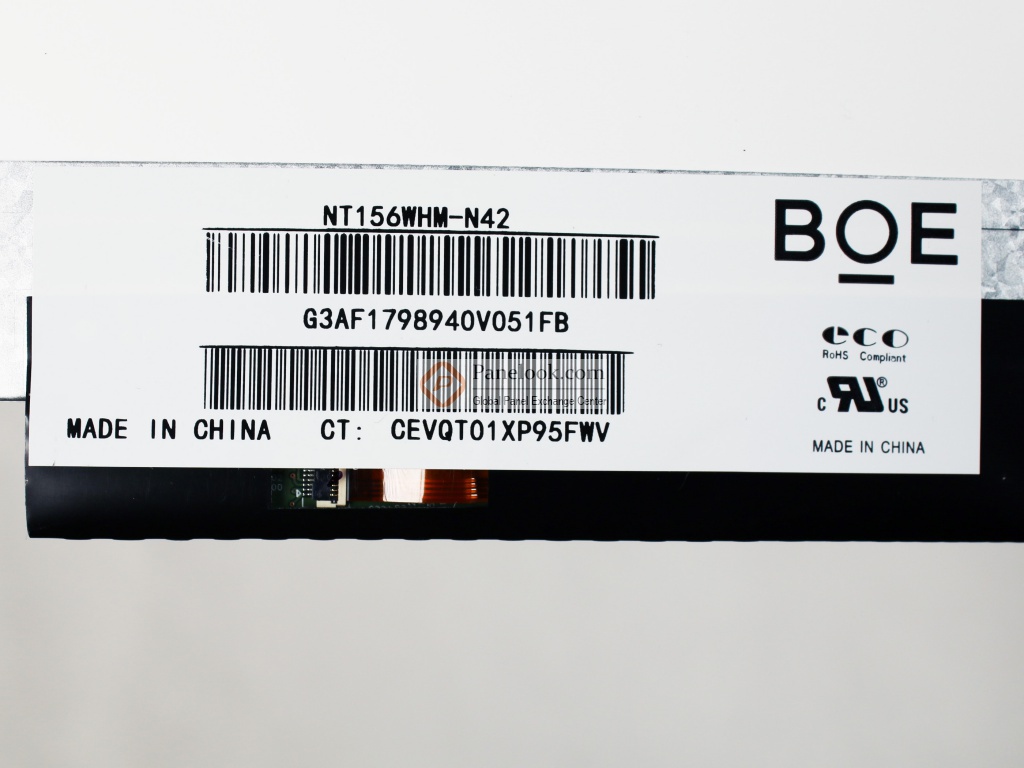

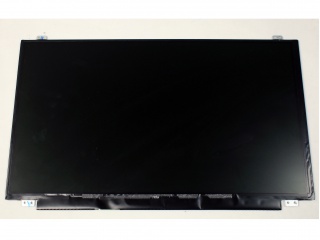

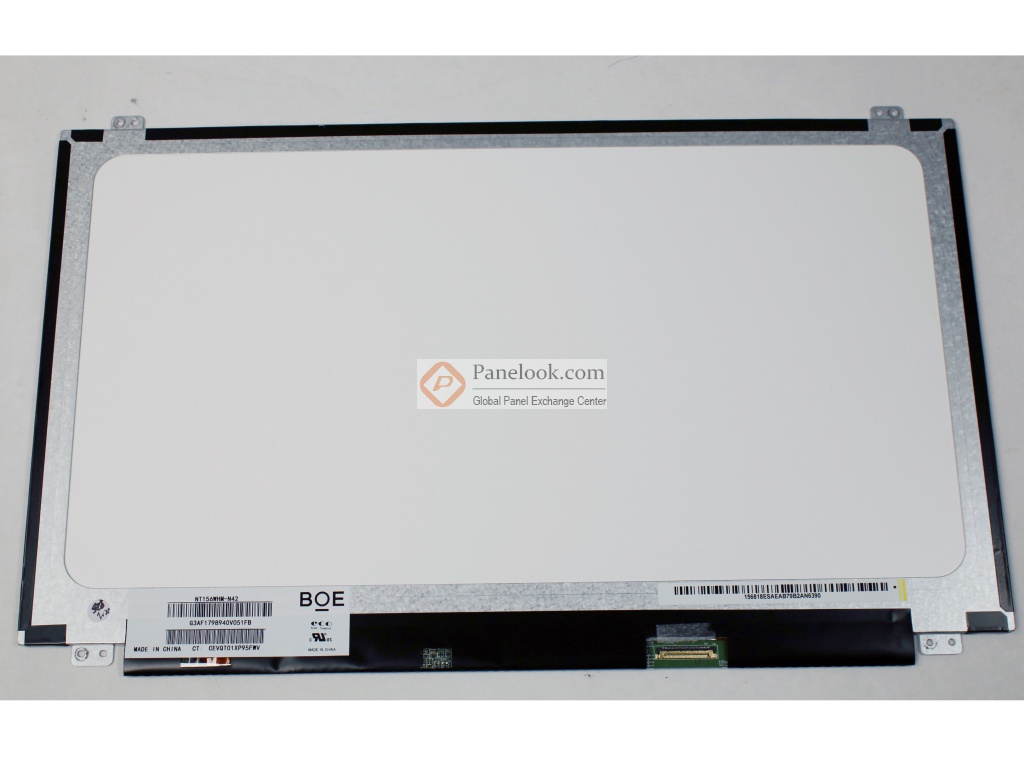

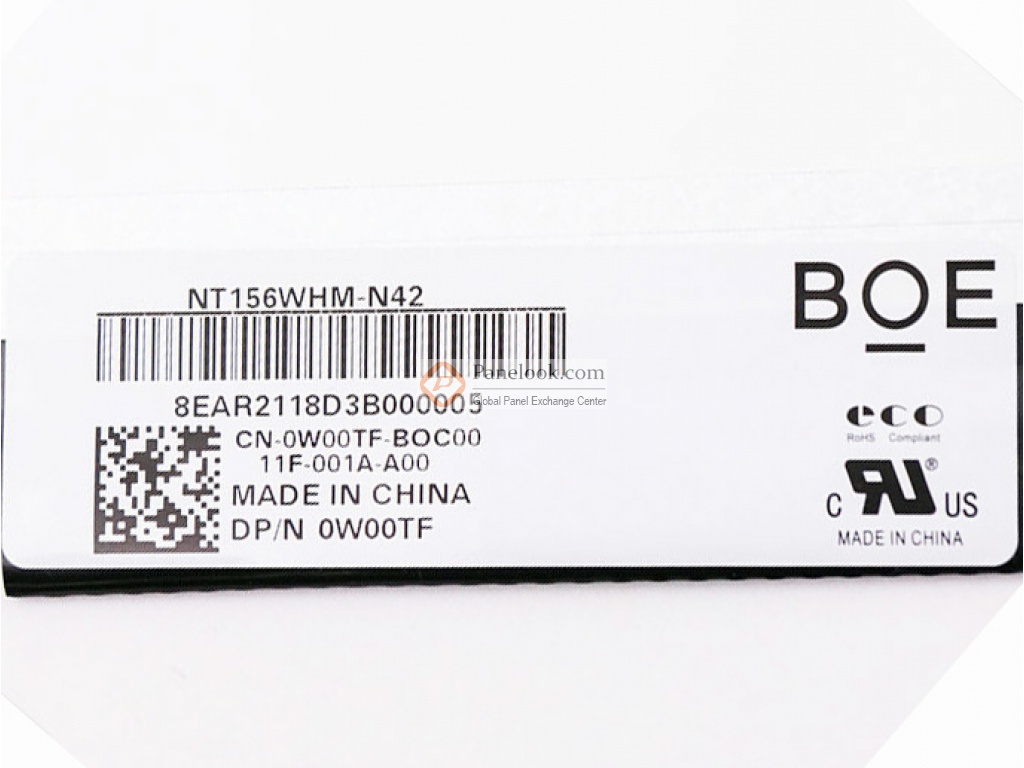

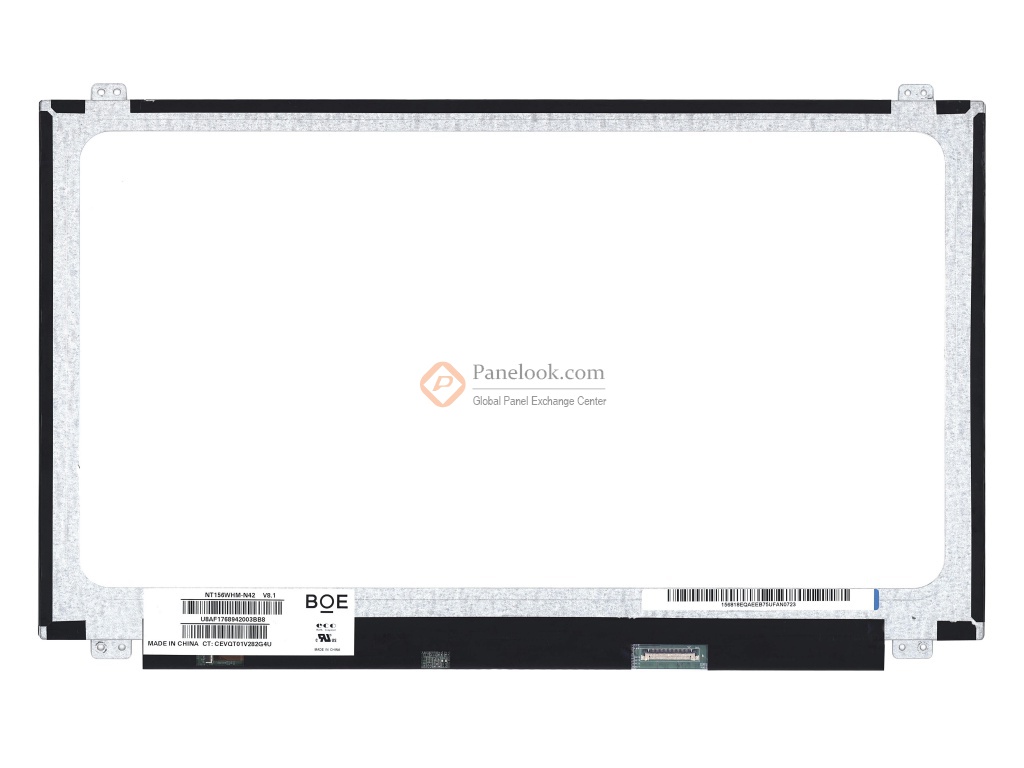

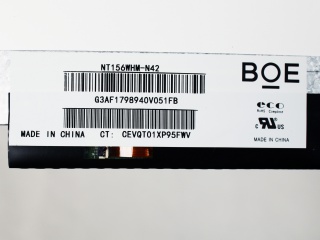

| 面板品牌 | 京东方 (BOE) | 面板型号 | NT156WHM-N42  14个兼容型号 |
||
|---|---|---|---|---|---|
| 面板尺寸 | 15.6英寸 | 面板类型 | a-Si TFT-LCD, 液晶模组 | ||
| 像素数量 | 1366(RGB)×768, WXGA, 16:9 | 像素布局 | RGB垂直条状 | ||
| 显示区域 | 344.232(H)×193.536(V) mm | 外观尺寸 | 359.5(H)×223.8(V)×3.2(D) mm | ||
| 面板重量 | 370g (Max.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | ||
| 面板亮度 | 220 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (TM) | ||
| 可视角度 | 45/45/20/40 (Typ.)(CR≥10)  |
工作模式 | TN，常白显示，透射式
|
||
| 视角方向 | 6 o'clock | 反应时间 | 12 (Typ.)(Tr+Td) ms | ||
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | 光源类型 | 9S4P WLED, 15K小时, 含LED驱动 | ||
| 显示颜色 | 262K, 45% NTSC | 触摸屏 | 无触摸 | ||
| 工作频率 | 60Hz | 面板应用 | |
||

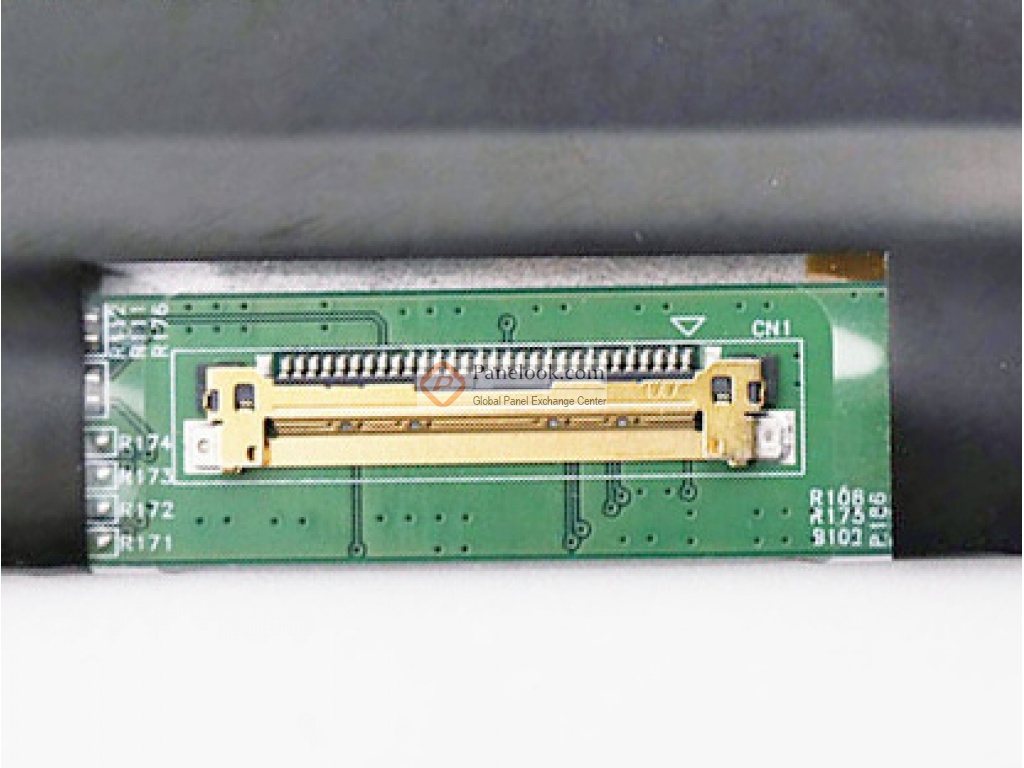

| 信号接口 | eDP (1 Lane) , eDP1.2 , RBR (1.62G/lane) , 30 pins , 端子 | ||||
| 驱屏电压 | 3.3V (Typ.) | ||||
| 工作环境 | 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C | ||||
深圳市
深圳市
深圳市
深圳市
深圳市
中国香港
深圳市
深圳市
苏州市
苏州市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NT156WHM-N42规格书 | Rev.P0 | English | 1.3 M | 30 | 2014-6-12 | 最新 |
