RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 16:9
- 面板重量
- 272g (Typ.)
- 表面处理
- 雾面
- 显示亮度
- 350 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 16 (Typ.)(Tr+Td) ms
- 可视角度
- 80/80/75/80 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K/16.7M, 47% NTSC
- 应用产品
-
- 功率消耗
- 2.6W (Typ.)
- 光源类型
- 3S8P WLED, 30K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
50 pins TTL (1 ch, 6/8-bit) , FPC
- 电压供应
- 3.3/11/22/-7V (Typ.)(VDD/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
TM101DDHG06-71 长期供应 贸易
 上海市
TM101DDHG06-71 长期供应 代理经销
深圳市
TM101DDHG06-71 长期供应 贸易
上海市
TM101DDHG06-71 长期供应 贸易
深圳市
TM101DDHG06-71 长期供应 贸易
苏州市
TM101DDHG06-71 长期供应 贸易
苏州市
TM101DDHG06-71 长期供应 代理经销
深圳市
TM101DDHG06-71 长期供应 贸易
深圳市
TM101DDHG06-71 长期供应 贸易
深圳市
TM101DDHG06-71 长期供应 贸易
厦门市

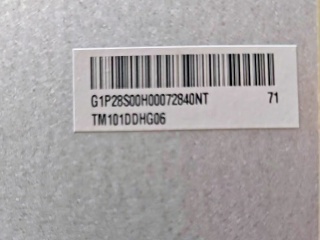

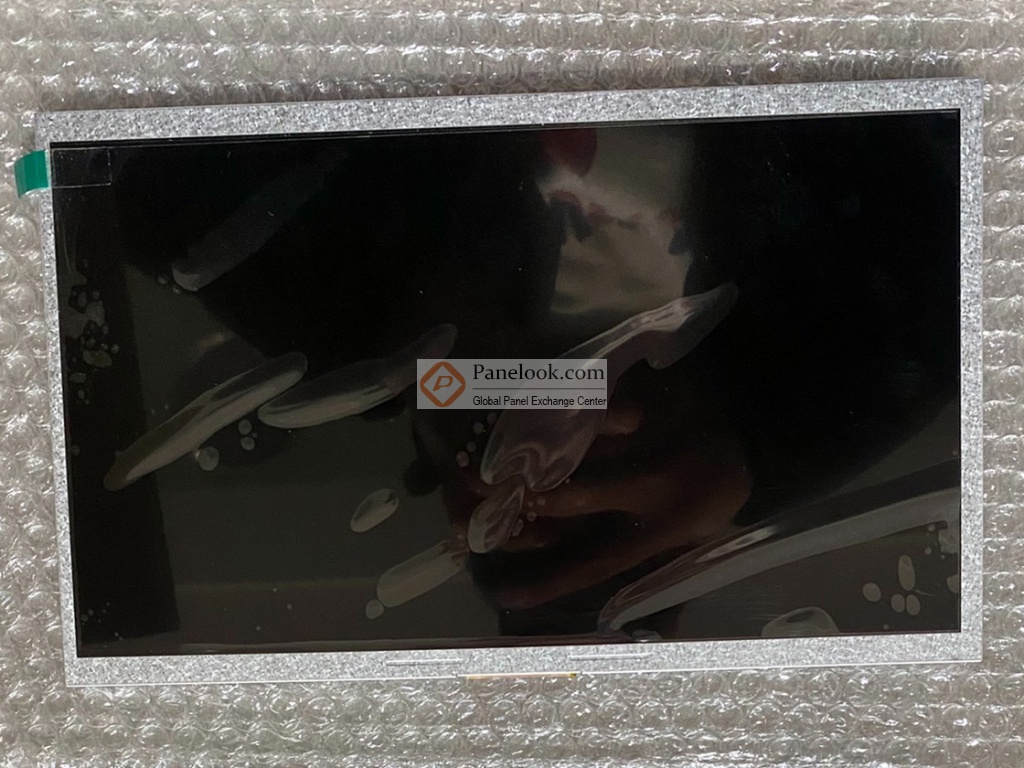

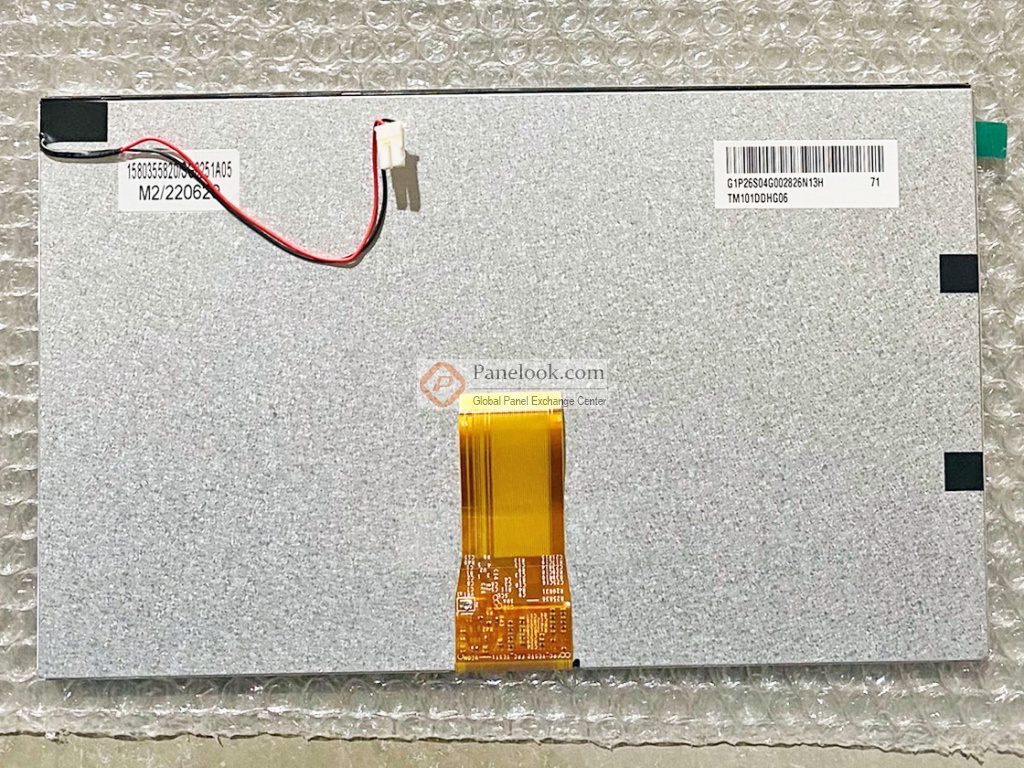

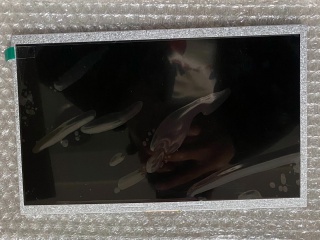

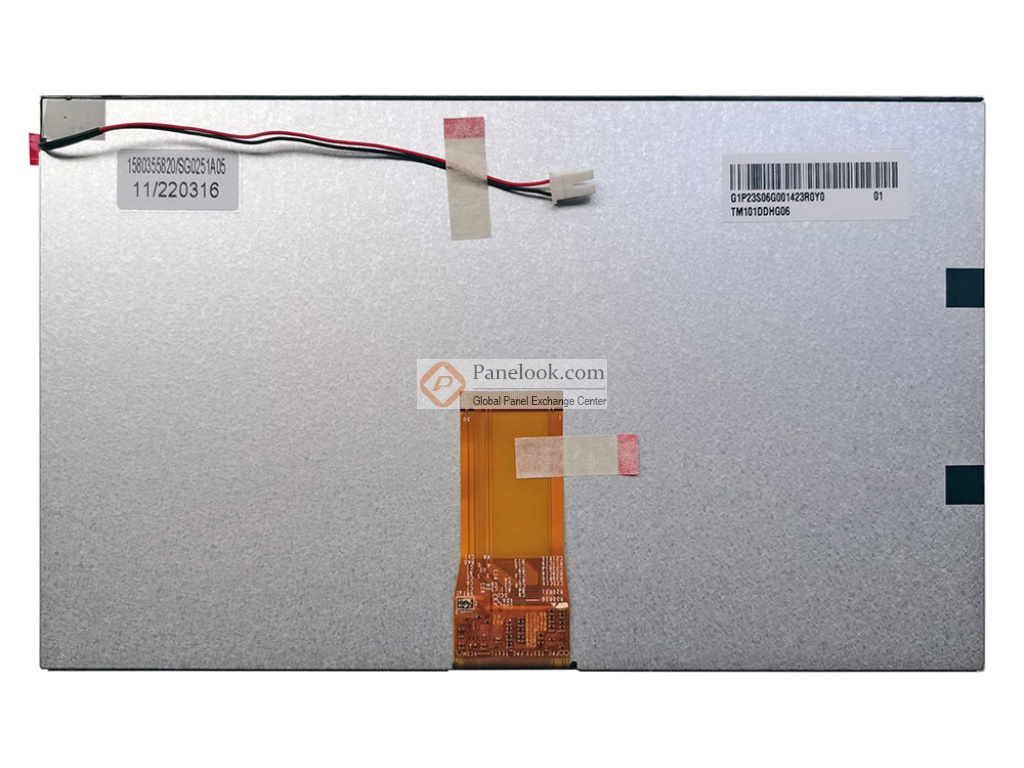

天马液晶模组TM101DDHG06-71综述
TM101DDHG06-71是天马 (TIANMA)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前此型号在屏库上有10条现货信息、24家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2017年08月30日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。根据天马 (TIANMA)于2023年3月24日发布的版本号为Final Ver2.1的产品规格书，TM101DDHG06-71显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×5.5(厚) mm，可视尺寸为225.72(宽)×128.28(高) mm，表面处理为雾面，产品净重272g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM101DDHG06-71采用了TTL (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/11/22/-7V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM101DDHG06-71的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
|
