| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM101DDHG06-01规格书 | Final Ver2.1 | English | 1.2 M | 19 | 2020-3-26 | 最新 | |
|
TM101DDHG06-01规格书 | Pre Ver1.0 | English | 964.9 K | 19 | 2019-1-4 |

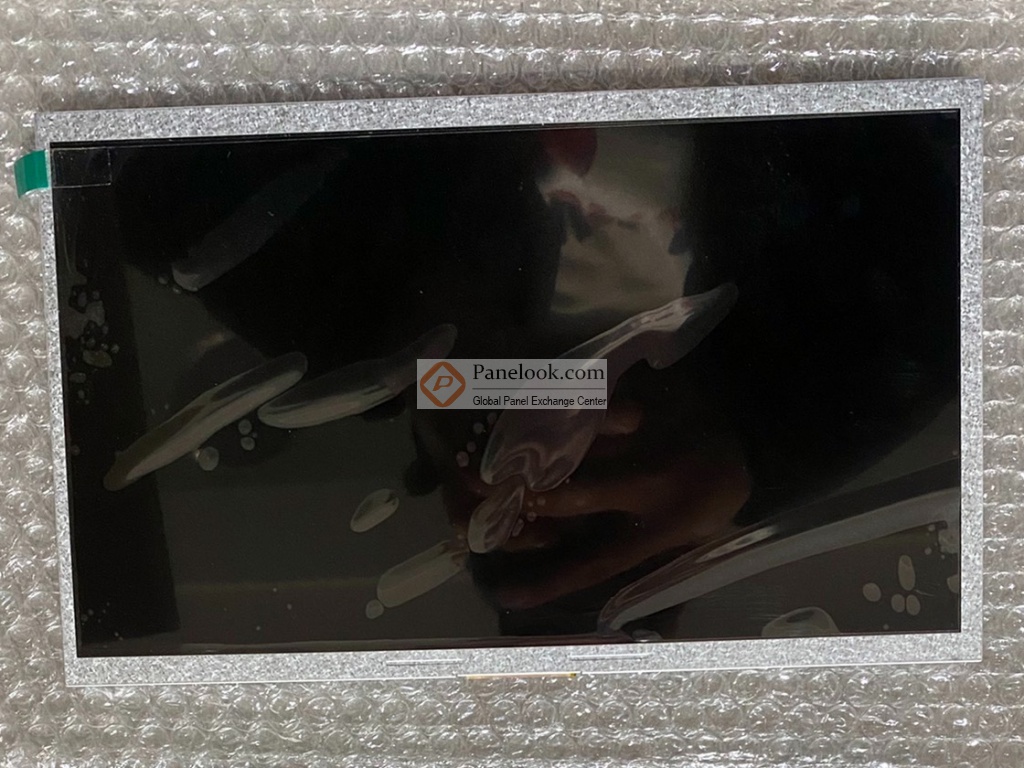

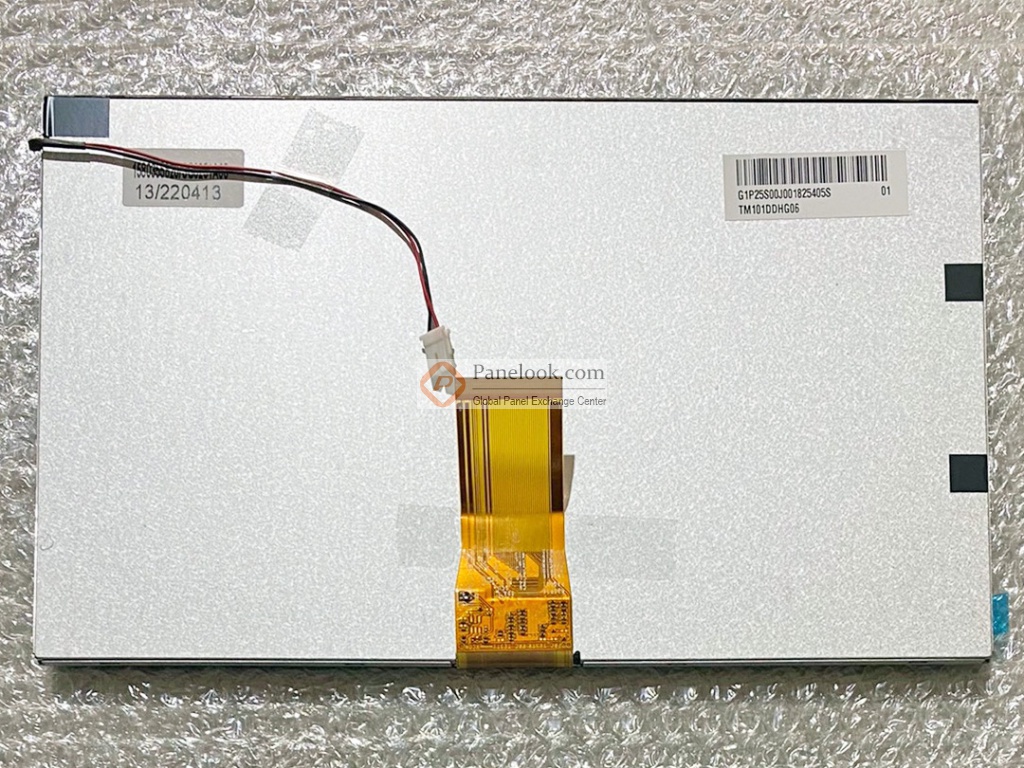

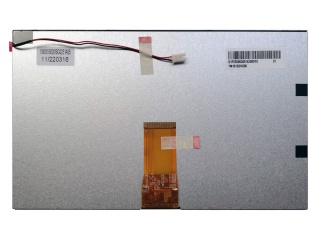

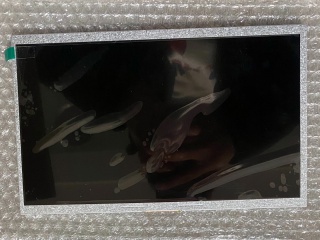

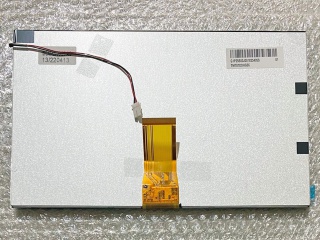

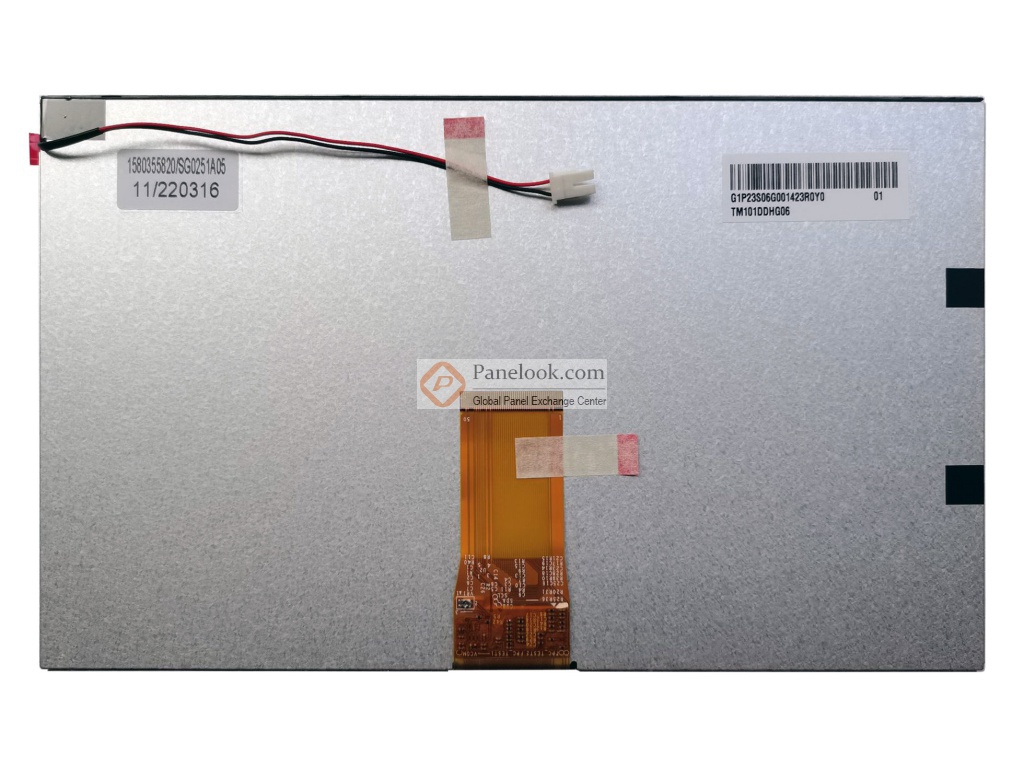

TM101DDHG06-01是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HX8282-A02*1 + HX8677-G*2驱动IC。根据天马 (TIANMA)于2020年3月26日发布的版本号为Final Ver2.1的产品规格书，TM101DDHG06-01显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.72×128.28 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.5(厚) mm，表面处理为雾面，产品净重272.3g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM101DDHG06-01采用了TTL (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/11/22/-7V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM101DDHG06-01液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM101DDHG06-01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为已停产。目前TM101DDHG06-01在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2023年10月25日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业。
