| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 10.1英寸 |
| 1024(RGB)×600, WSVGA, 16:9 |
| 222.72×125.28 mm (H×V) |
| 202g (Typ.) |
| 450 cd/m² (Typ.) |
| 6 o'clock |
80/80/75/80 (Typ.)(CR≥10)  |
| 262K/16.7M, 47% NTSC |
| 5.526W (Typ.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM101DDHG01-60 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 235×143×5.4 mm (H×V×D) | |
| 雾面，Hard coating (3H) | |
| 800 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 7/9 (Typ.)(Tr/Td) ms | |
| |
|
| WLED, 30K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6/8-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
嘉兴市
上海市
上海市
深圳市
上海市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM101DDHG01-60规格书 | Final Ver1.0 | English | 1.1 M | 19 | 2020-7-17 | 最新 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
 |
TM101DDHG01-60产品变更通知单（PCN） | IPCN2209001 | 2022-8-1 | 下载文件 |

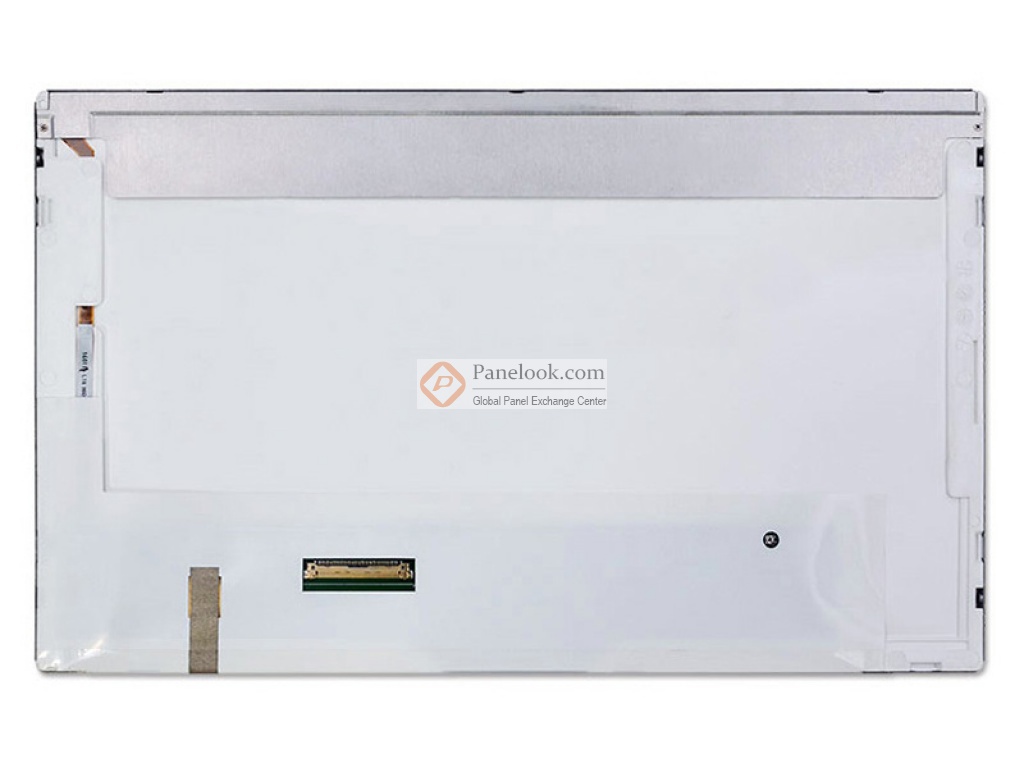

TM101DDHG01-60是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸，已邦定HX8282*1 + HX8677*2驱动IC。根据天马 (TIANMA)于2020年7月17日发布的版本号为Final Ver1.0的产品规格书，TM101DDHG01-60显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.52×128.10 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重202g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动。TM101DDHG01-60采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM101DDHG01-60液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM101DDHG01-60的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前TM101DDHG01-60在屏库上有5条现货信息、10家供应商信息，交易氛围十分活跃。屏库于2021年05月08日对此型号首次建立参数，并于2025年04月18日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于工业，车载显示。
