RGB垂直条状
分辨率
1024(RGB)×600, WSVGA, 16:9
- 外观尺寸
- 235×143×5.5 mm (H×V×D)
- 显示区域
- 222.72×125.28 mm (H×V)
- 屏幕重量
- 340g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 350 cd/m² (Typ.)
- 对比度
- 500 : 1 (Typ.) [透射]
- 最佳视向
- -
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 70/70/60/60 (Typ.)(CR≥10)
- 响应速度
- 7/9 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K/16.7M, 45% NTSC
- 适用于
-
- 消耗功率
- 2.594W (Typ.)
- 背光类型
- WLED, 15K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- Parallel RGB (1 ch, 6/8-bit) , FPC , 50 pins
- 供应电压
- 3.3/10/18/-8V (Typ.)(VDD/AVDD/VGH/VGL)
- 最大额定
- 存储温度 -30 ~ 70 °C 工作温度 -10 ~ 60 °C
G101STN01.5 长期供应 贸易
 深圳市
G101STN01.5 长期供应 贸易
深圳市
G101STN01.5 长期供应 贸易
深圳市
G101STN01.5 长期供应 贸易
深圳市
G101STN01.5 长期供应 贸易
中国香港
G101STN01.5 长期供应 贸易
深圳市
友达液晶模组G101STN01.5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
G101STN01.5规格书 |
Ver1.1 |
English |
1.3 M |
27 |
2016-1-20 |
最新 |
|
友达液晶模组G101STN01.5验货标准(IIS)

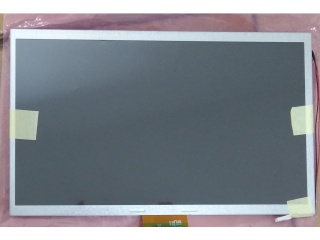

友达液晶模组G101STN01.5概况
G101STN01.5是友达 (AUO)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为已停产。目前此型号在屏库上有10条现货信息、7家供应商信息，交易氛围十分活跃。屏库于2018年07月19日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。根据友达 (AUO)于2016年1月20日发布的版本号为Ver1.1的产品规格书，G101STN01.5显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72(宽)×125.28(高) mm，外观尺寸为235(宽)×143(高)×5.5(厚) mm，可视尺寸为226.43(宽)×128.1(高) mm，表面处理为雾面，Hard coating (3H)，产品净重340g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。G101STN01.5采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10/18/-8V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于G101STN01.5的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
