RGB垂直条状
- 显示区域
- 222.72(H)×125.28(V) mm
- 外观尺寸
- 233.1(H)×137.1(V)×3.3(D) mm
- 面板重量
- 210/220g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 300 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 80/80/75/80 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 7/9 (Typ.)(Tr/Td)
- 显示颜色
- 262K/16.7M, 47% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 2.43W (Max.)
- 光源类型
- 10S3P WLED, 15K小时, 无驱动
- 信号接口
- LVDS (1 ch, 6/8-bit) , 40 pins , FPC
- 驱屏电压
- 3.3/11.02/21.14/-7V (Typ.)(VDD/AVDD/VGH/VGL)
- 工作环境
- 工作温度 -10 ~ 50 °C, 存储温度 -20 ~ 60 °C
TM101DDHG04 长期供应 贸易
 深圳市
TM101DDHG04 长期供应 贸易
苏州市
TM101DDHG04 长期供应 代理经销
深圳市
TM101DDHG04 长期供应 贸易
嘉兴市
TM101DDHG04 长期供应 贸易
宣城市
TM101DDHG04 长期供应 代理经销
上海市
TM101DDHG04 长期供应 贸易
深圳市
TM101DDHG04 长期供应 贸易
深圳市
天马液晶模组TM101DDHG04规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM101DDHG04规格书 |
Final Ver2.0 |
English |
2.1 M |
42 |
2017-3-31 |
最新 |
|
|
TM101DDHG04规格书 |
Final Ver1.2 |
English |
2.1 M |
41 |
2017-1-18 |
|
|
天马液晶模组TM101DDHG04摘要

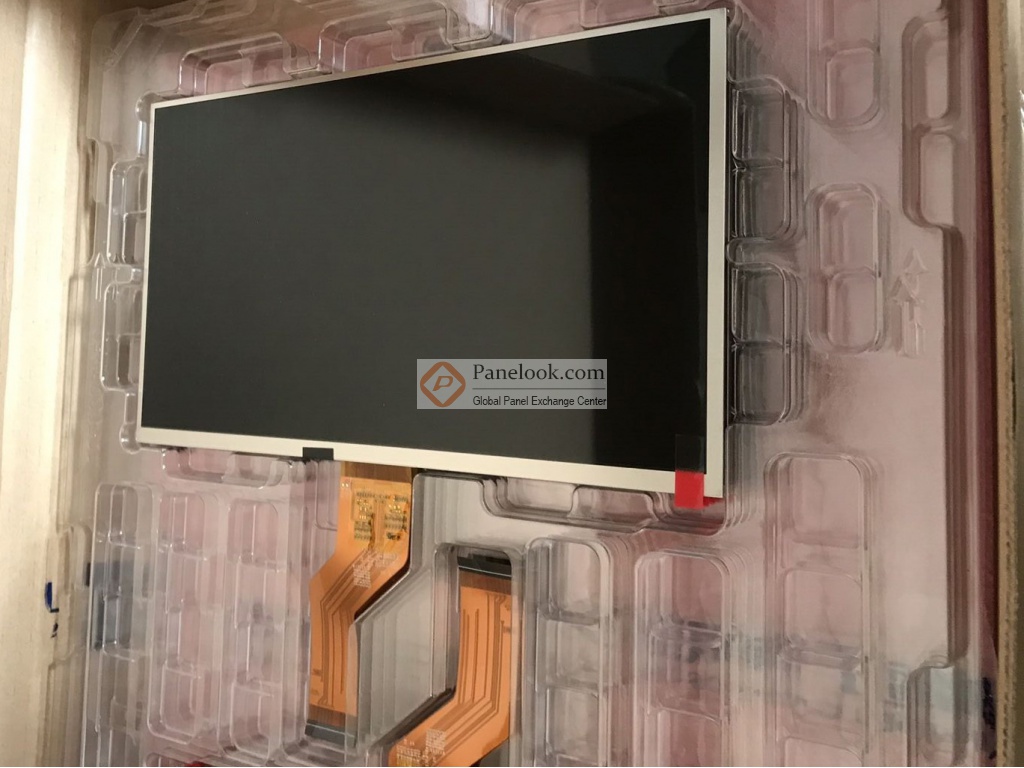

TM101DDHG04是天马微电子股份有限公司 ( 天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的 10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HX8282*1 + HX8677*2驱动IC。根据天马 (TIANMA)于2017年3月31日发布的版本号为Final Ver2.0的产品规格书，TM101DDHG04显示分辨率为 1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.72×128.28 (宽×高) mm，外观尺寸为233.1×137.1 (宽×高)×3.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重210/220g (Typ./Max.)。背光方面此产品采用了10S3P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TM101DDHG04采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/11.02/21.14/-7V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM101DDHG04液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM101DDHG04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为量产中。目前TM101DDHG04在屏库上有4条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2018年01月11日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。它的工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于 工业。
|
