天马液晶模组TM070DDH03主要参数

现货数量
1600片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2011,Q2
开始量产
2011,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
天马 (TIANMA)
型号
TM070DDH03 4个兼容型号

对角尺寸
7.0英寸
类型
a-Si TFT-LCD, 液晶模组

显示区域
153.6(W)×90(H) mm
外观尺寸
165.75(W)×105.39(H)×3.7(D) mm

像素排列
RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 17:10

面板重量
112g (Typ.)
表面处理
雾面

显示亮度
320 cd/m² (Typ.)
对比度
500:1 (Typ.) (透射)

推荐视向
6 o'clock
响应时间
20 (Typ.)(Tr+Td) ms

可视角度
75/75/70/75 (Typ.)(CR≥10)
显示模式
TN，常白显示，透射式

支持颜色
262K/16.7M, 50% NTSC
触摸技术
无触摸

功率消耗
1.543W (Typ.)
光源类型
3S6P WLED, 15K小时, 无驱动

刷新率
60Hz
应用产品

接口类型
40 pins LVDS (1 ch, 6/8-bit) , FPC

电压供应
3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)

应用环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共1条现货>>

天马液晶模组TM070DDH03 VIP卖家现货

深圳珑城智显科技有限公司

第7年

共1个供应商>>

天马液晶模组TM070DDH03 VIP供应商

上海精才电子有限公司

第2年

TM070DDH03 长期供应贸易

上海市

天马液晶模组TM070DDH03规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
TM070DDH03规格书	-02_Per Ver1.0	English	726.7 K	24	2013-11-26		付费下载
TM070DDH03规格书	Pre Ver1.0	English	797.3 K	21	2011-6-24		付费下载
TM070DDH03规格书	Final Ver2.0	English	590.2 K	22	2011-11-23	最新	付费下载

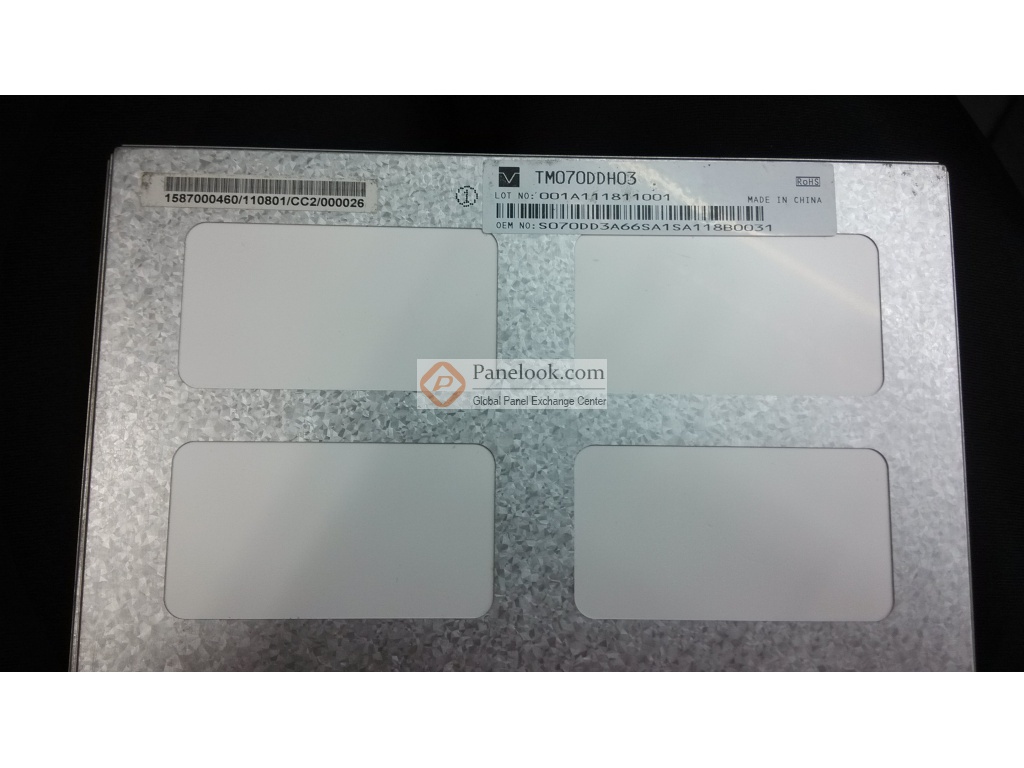

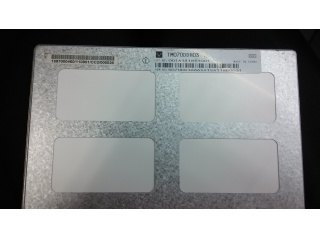

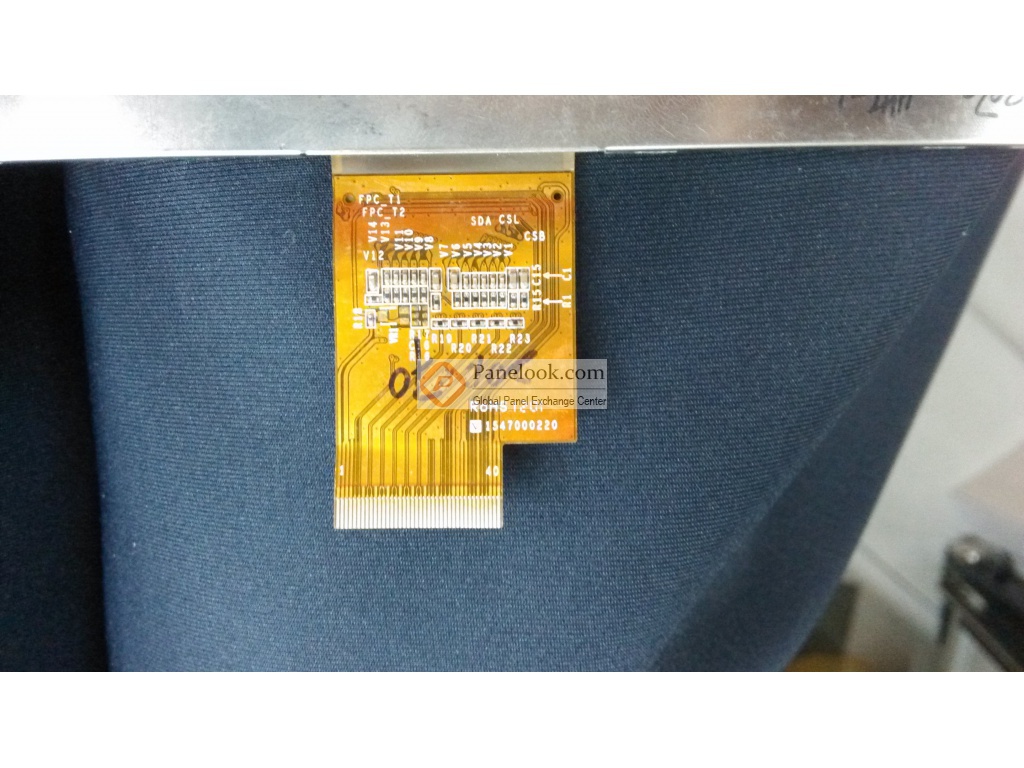

天马液晶模组TM070DDH03图片

天马液晶模组TM070DDH03概况

天马 (TIANMA) 推出的TM070DDH03是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 2 in 1 FPC (length 45.06mm), CABC。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业，车载显示。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前TM070DDH03在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。根据天马 (TIANMA)于2011年11月23日发布的版本号为Ver2.0的产品规格书，TM070DDH03显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，可视尺寸为156.2×92.6 (宽×高) mm，外观尺寸为165.75(宽)×105.39(高)×3.7(厚) mm，表面处理为雾面，产品净重112g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TM070DDH03采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070DDH03液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM070DDH03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

天马 TM070DDH系列型号

(共11个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
TM070DDH01	天马	7.0"	液晶模组	1024×600	250	500:1	WLED	LVDS	1个	0
TM070DDH02	天马	7.0"	液晶模组	1024×600	250	500:1	WLED	TTL	0	0
TM070DDH03	天马	7.0"	液晶模组	1024×600	320	500:1	WLED	LVDS	1个	1600
TM070DDH04	天马	7.0"	液晶模组	1024×600	400	500:1	WLED	LVDS	0	0
TM070DDH05	天马	7.0"	液晶模组	1024×600	300	500:1	WLED	LVDS	0	0
TM070DDH06	天马	7.0"	液晶模组	1024×600		500:1	WLED	LVDS	0	0
TM070DDH07	天马	7.0"	液晶模组	1024×600	250	500:1	WLED	LVDS	0	0
TM070DDH08	天马	7.0"	液晶模组	1024×600	250	500:1	WLED	TTL	0	0
TM070DDH09	天马	7.0"	液晶模组	1024×600	350	500:1	WLED	LVDS	0	0
TM070DDH10	天马	7.0"	液晶模组	1024×600	450	500:1	WLED	TTL	0	0
TM070DDH12	天马	7.0"	液晶模组	1024×600	250	500:1	WLED	LVDS	0	0
