| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM070DDH10规格书 | Ver1.0 | English | 686.4 K | 21 | 2012-3-9 | 最新 |

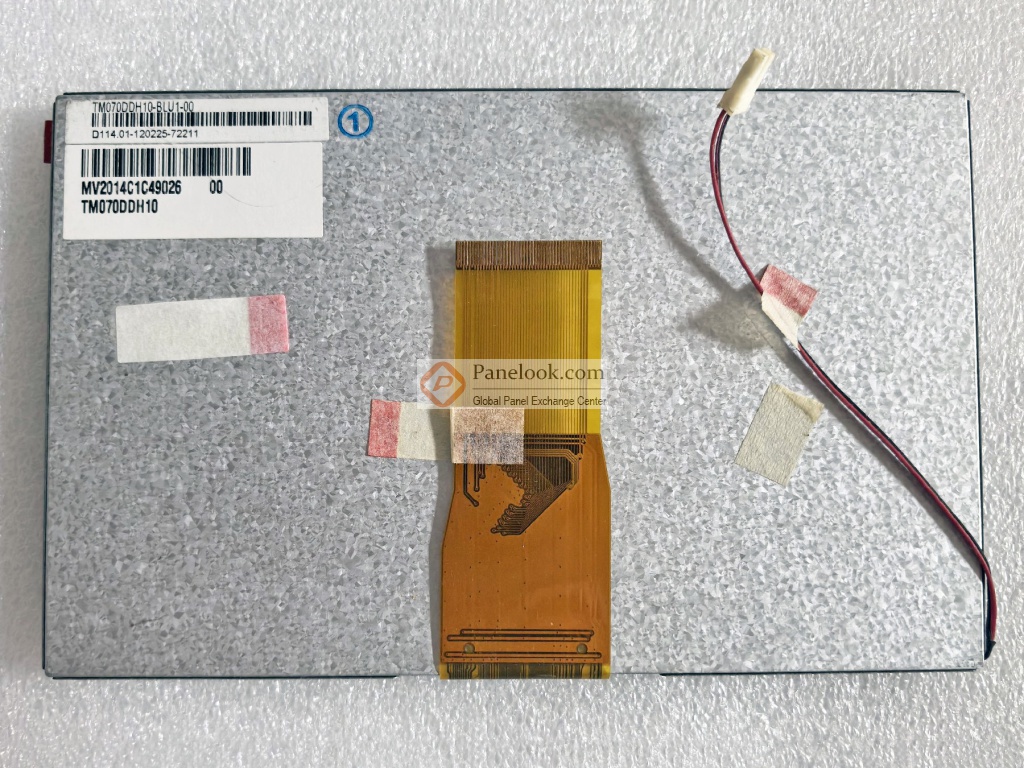

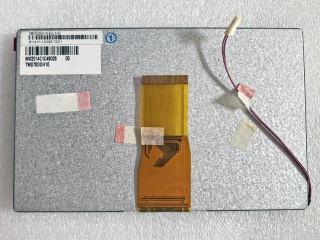

TM070DDH10是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据天马 (TIANMA)于2012年3月9日发布的版本号为Ver1.0的产品规格书，TM070DDH10显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，外观尺寸为165×104 (宽×高)×5.8(厚) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。TM070DDH10采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/11.0/16.8/-6.8V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070DDH10液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM070DDH10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前TM070DDH10在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年12月08日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于车载显示，数码相框，便携式DVD。
