天马液晶模组TM070DDHG21概况-全球液晶屏交易中心-屏库

人气指数：981 2025-10-10 09:11

天马液晶模组TM070DDHG21主要参数

现货数量
暂无
长期卖家
3个
求购数量
暂无
生产状态
已停产

客户发样
2017,Q4
开始量产
2018,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	天马 (TIANMA)	面板型号	TM070DDHG21
面板尺寸	7.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1024(RGB)×600, WSVGA, 17:9	像素布局	RGB垂直条状
显示区域	155.75(H)×81.42(V) mm	外观尺寸	167(H)×93.7(V)×5.7(D) mm
面板重量	141g (Typ.)	表面处理	雾面
面板亮度	500 cd/m² (Typ.)	对比度	400:1 (Typ.) (TM)
可视角度	70/70/60/70 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	20 (Typ.)(Tr+Td) ms
功率消耗	1.58W (Typ.)	光源类型	3S6P WLED, 20K小时, 无驱动
显示颜色	262K/16.7M, 50% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 6/8-bit) , 45 pins , FPC
驱屏电压	3.3/10.4/22/-7V (Typ.)(VDD/AVDD/VGH/VGL)
工作环境	工作温度 -30 ~ 85 °C, 存储温度 -30 ~ 85 °C

共3个供应商>>

天马液晶模组TM070DDHG21 VIP供应商

浙江沐泽电子科技有限公司

第7年

TM070DDHG21 长期供应贸易

嘉兴市

上海丙申申酉电子有限公司

第4年

TM070DDHG21 长期供应代理经销

上海市

天马液晶模组TM070DDHG21规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM070DDHG21规格书	Pre Ver1.0	English	1.1 M	22	2017-12-21	最新	付费下载

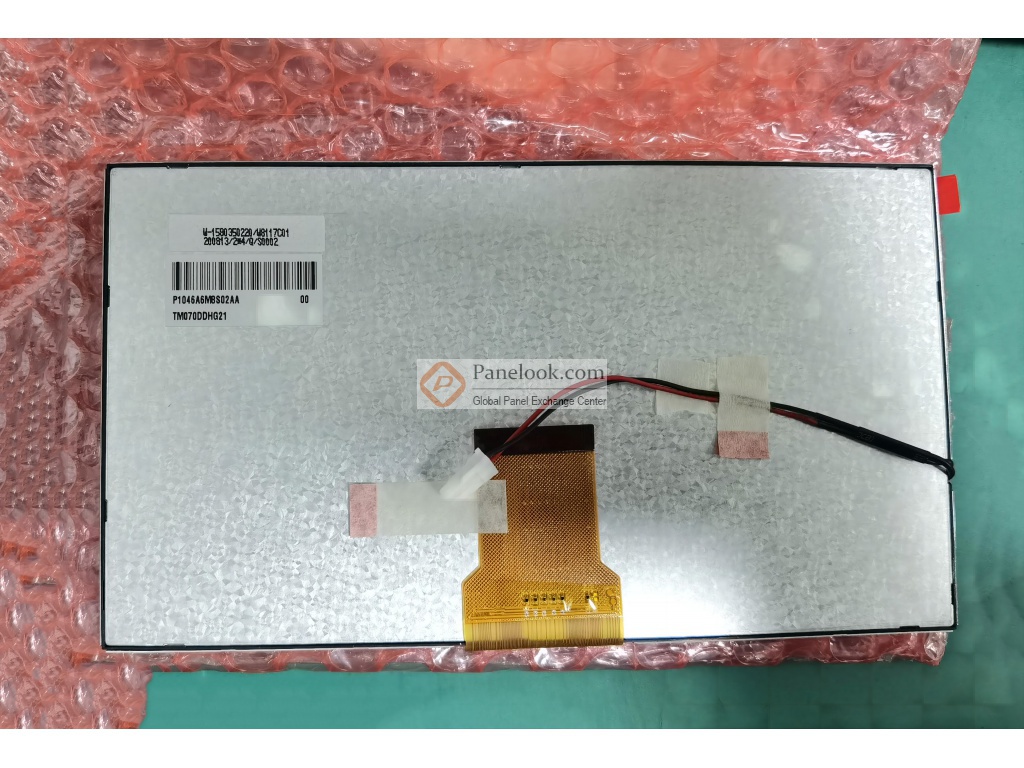

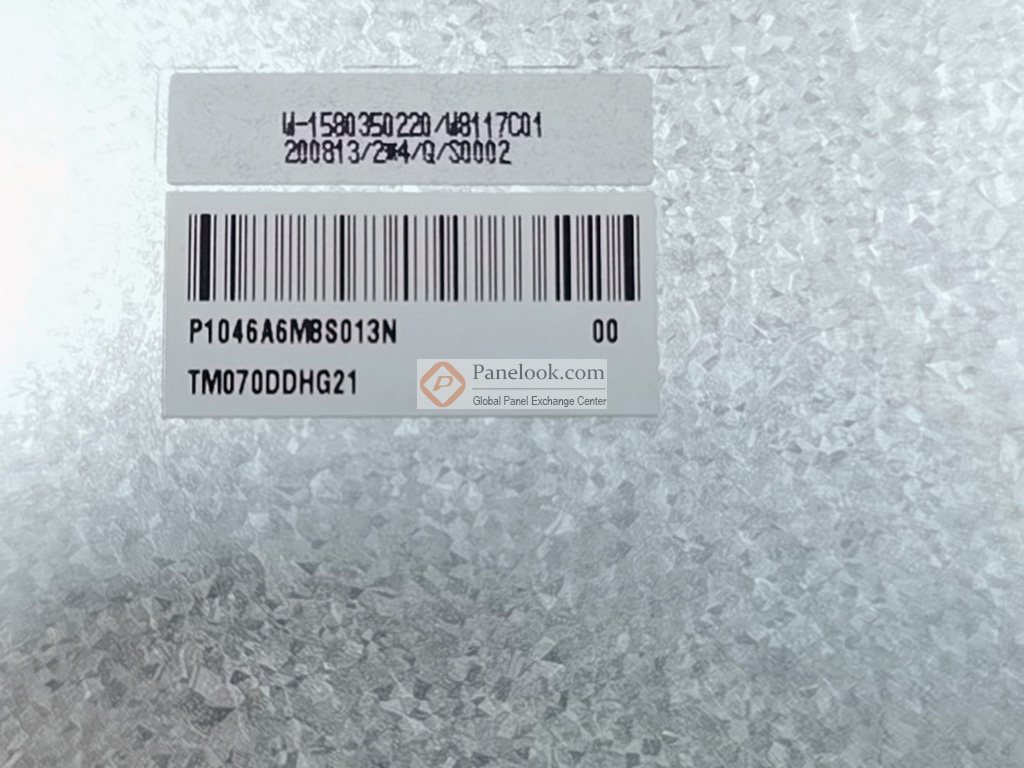

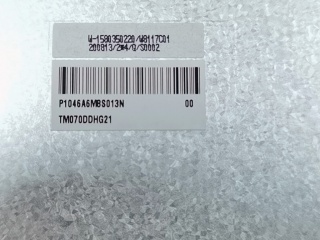

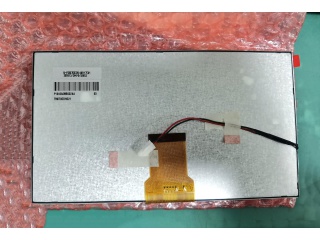

天马液晶模组TM070DDHG21图片

天马液晶模组TM070DDHG21摘要

天马 (TIANMA) 推出的TM070DDHG21是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 宽温，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。此型号适合应用于工业。本产品已邦定HX8282 + HX8696驱动IC。根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为已停产。目前TM070DDHG21在屏库上有0条现货信息、3家供应商信息，交易氛围清淡。屏库于2019年12月09日对此型号首次建立参数，并于2025年10月10日对参数进行了最后更新。根据天马 (TIANMA)于2017年12月21日发布的版本号为Pre Ver1.0的产品规格书，TM070DDHG21显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为155.75×81.42 (宽×高) mm，可视尺寸为160.29×87 (宽×高) mm，外观尺寸为167(宽)×93.7(高)×5.7(厚) mm，表面处理为雾面，产品净重141g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070DDHG21采用了LVDS (1 ch, 6/8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3/10.4/22/-7V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM070DDHG21液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM070DDHG21的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
