| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
ZJ070NA-01P规格书 | Final Ver01 | English | 1 M | 24 | 2013-6-6 | 最新 | |
|
ZJ070NA-01P规格书 | Pre Ver01 | English | 919.9 K | 24 | 2012-1-11 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5.1~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0B | 2014-4-24 | IIS下载 |
|
7.0~12” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2011-12-27 | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010.XX.XX | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010-8-3 | IIS下载 |

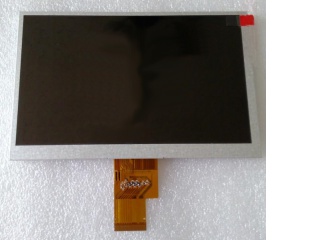

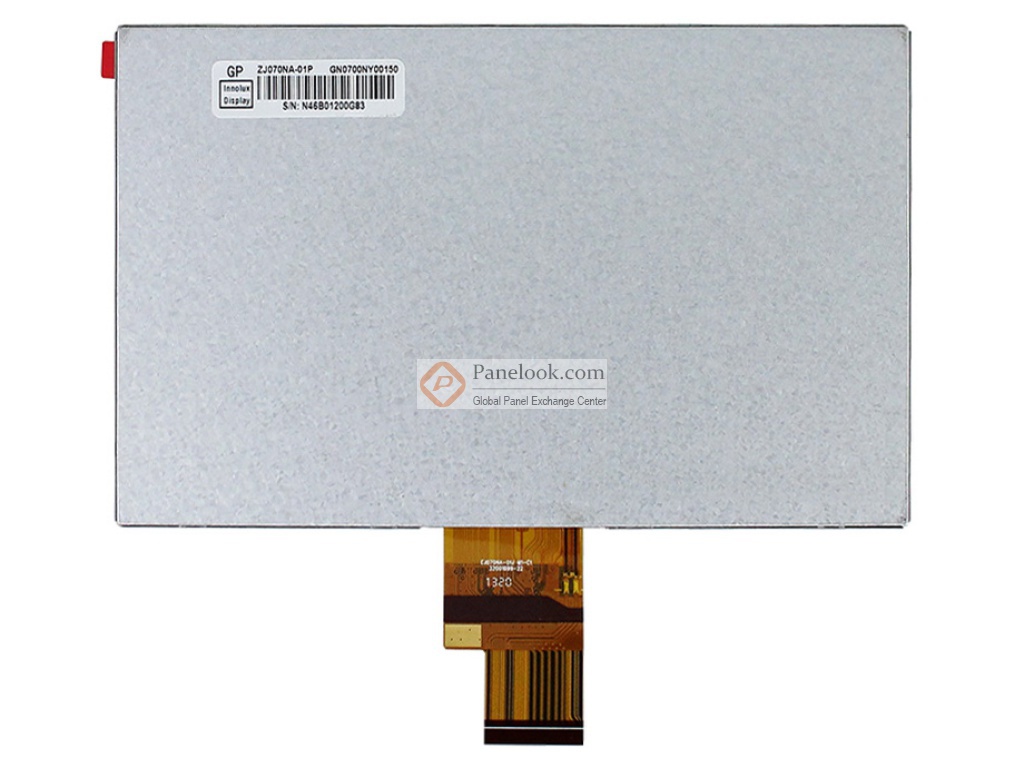

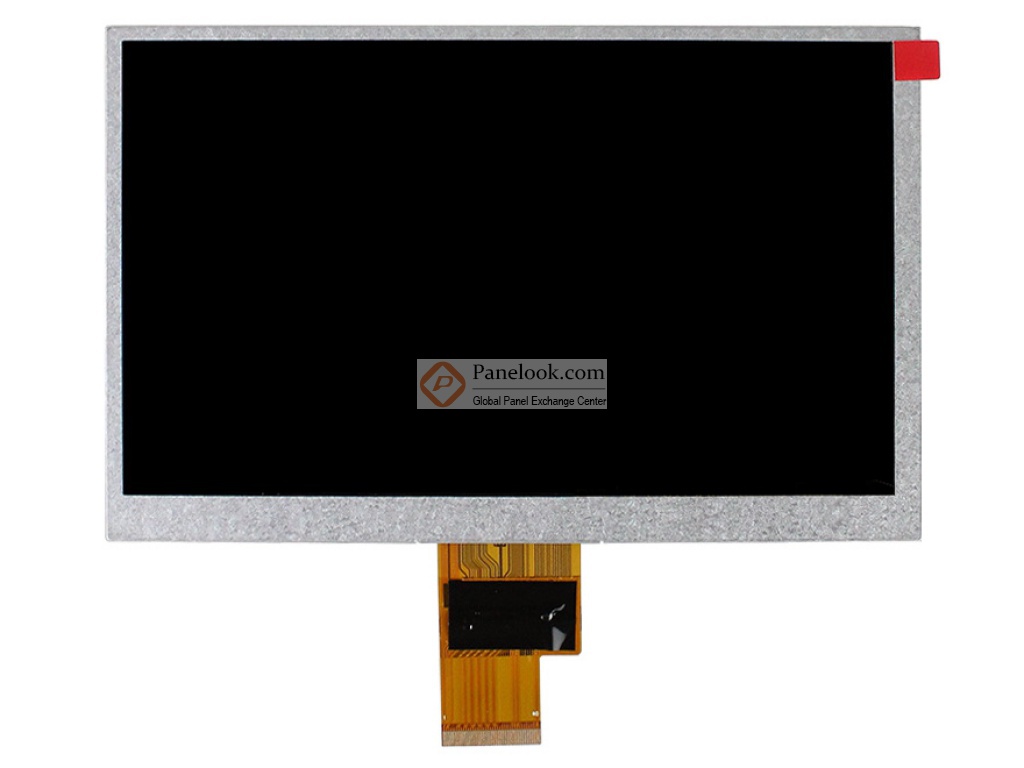

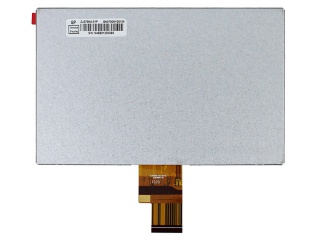

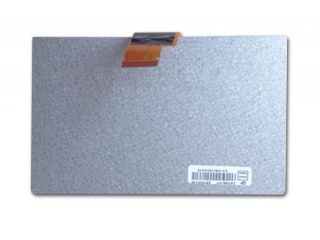

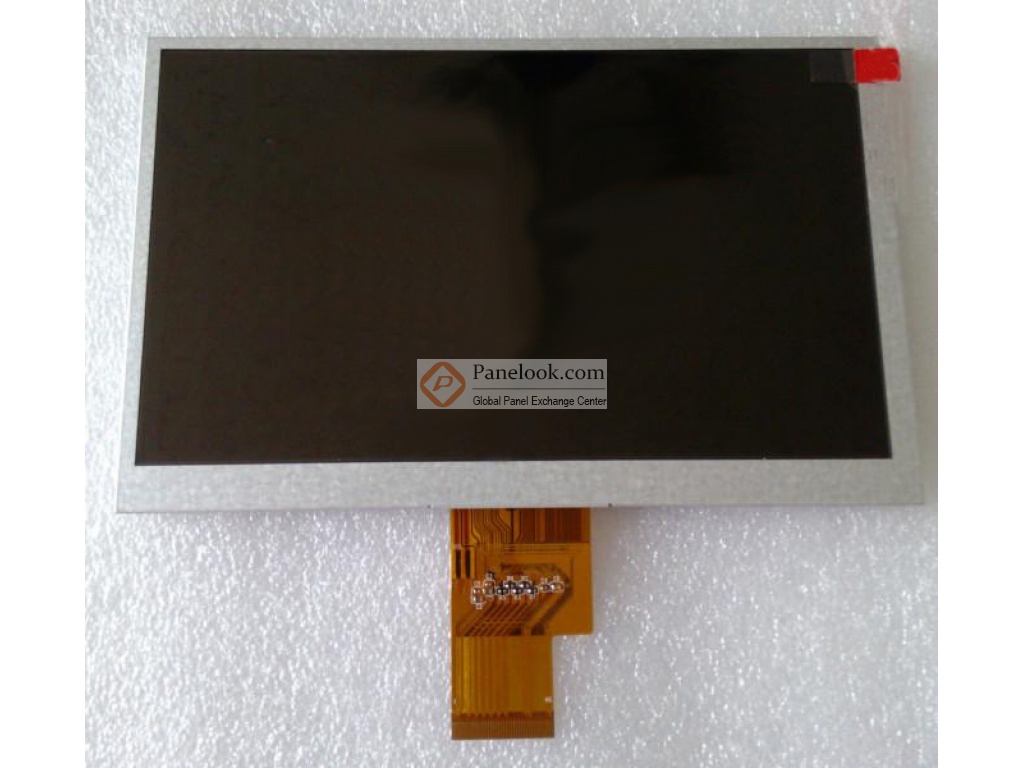

ZJ070NA-01P是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据群创 (Innolux)于2013年6月6日发布的版本号为Final Ver01的产品规格书，ZJ070NA-01P显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，可视尺寸为156.4×92.8 (宽×高) mm，外观尺寸为165.75×105.39 (宽×高)×5.1(厚) mm，表面处理为镜面 (Haze 0%)，产品净重156g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。ZJ070NA-01P采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VHL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用ZJ070NA-01P液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于ZJ070NA-01P的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q2量产，当前生产状态为已停产。目前ZJ070NA-01P在屏库上有8条现货信息、6家供应商信息，交易氛围十分活跃。屏库于2012年12月28日对此型号首次建立参数，并于2023年08月31日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。基于它宽温，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面镜面等特征，此型号推荐使用于车载显示。
