| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 奇美 (Chimei Innolux) |
| 7.0英寸 |
| 1024(RGB)×600, WSVGA, 17:10 |
| 153.6×90 mm (H×V) |
| 104g (Typ.) |
| 250 cd/m² (Typ.) |
| 6 o'clock |
75/75/70/75 (Typ.)(CR≥10)  |
| 262K/16.7M |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
AT070TNA2 V.1  4个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 165.75×105.39×3.7 mm (H×V×D) | |
| 镜面 (Haze 0%)，Hard coating | |
| 700 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 10/15 (Typ.)(Tr/Td) ms | |
| |
|
| 3S6P WLED, 20K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6/8-bit) , 40 pins , FPC |
| 3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL) |
| 存储温度 -30 ~ 70 °C 工作温度 -20 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT070TNA2 V.1规格书 | Per Ver01 | English | 918.8 K | 24 | 2012-10-30 | ||
|
|
AT070TNA2 V.1规格书 | Final Ver02 | English | 1.1 M | 24 | 2011-7-15 | 最新 | |
|
|
AT070TNA2 V.1规格书 | Final Ver01 | English | 932.7 K | 24 | 2011-2-14 | ||
|
|
AT070TNA2 V.1规格书 | Pre Ver01 | English | 984.2 K | 24 | 2010-8-30 | ||
|
|
AT070TNA2 V.1规格书 | Pre Ver02 | English | 944.3 K | 24 | 2010-11-8 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
AT070TNA2 V.1产品停产通知单（EOL） | 2012 | 2012 | 下载文件 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5~10.4" CE & Tablet LCM | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2014-4-8 | IIS下载 |
|
5.1~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0B | 2014-4-24 | IIS下载 |
|
7.0~12” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2011-12-27 | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010.XX.XX | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010-8-3 | IIS下载 |
|
7.0” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver0.2 | IIS下载 |

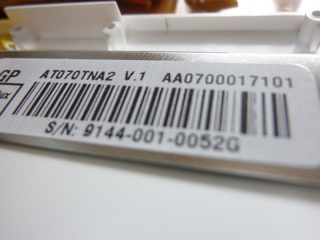

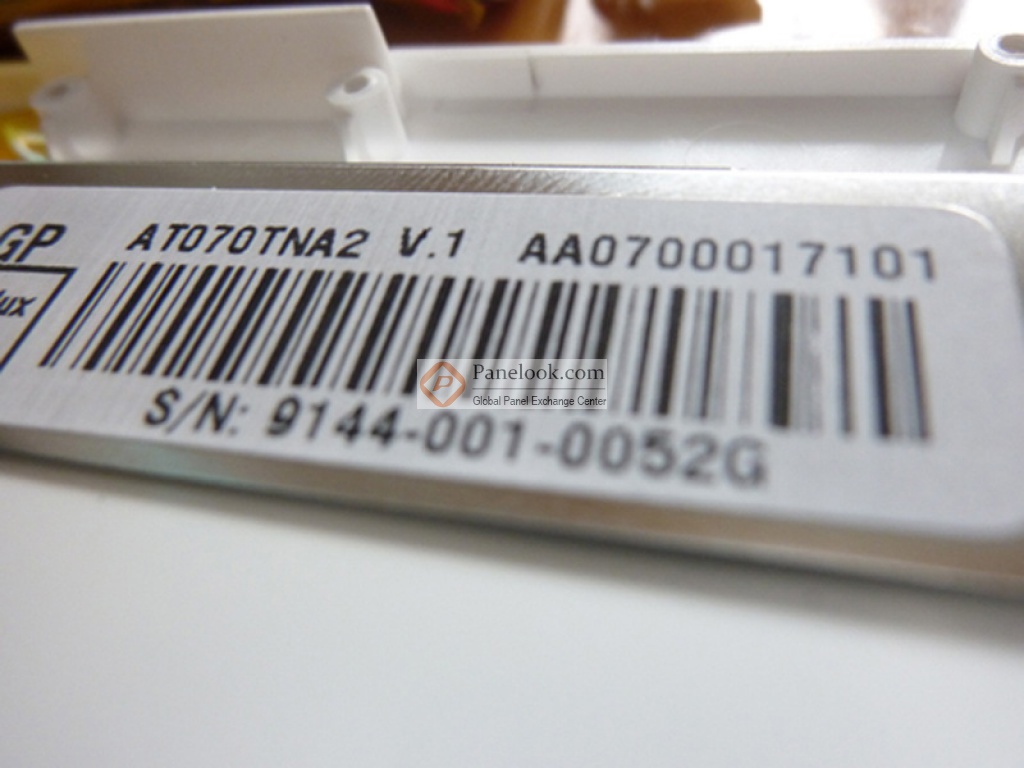

AT070TNA2 V.1 (别名: AT070TNA2 V1)是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据奇美 (Chimei Innolux)于2011年7月15日发布的版本号为Final Ver01的产品规格书，AT070TNA2 V.1显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，可视尺寸为156.4×92.8 (宽×高) mm，外观尺寸为165.75×105.39 (宽×高)×3.7(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating，产品净重104g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TNA2 V.1采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/11.0/20.0/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT070TNA2 V.1液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于AT070TNA2 V.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q1量产，于2012年Q2停产，当前生产状态为已停产。目前AT070TNA2 V.1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月10日对此型号首次建立参数，并于2025年03月04日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面镜面， 2 in 1 FPC (length 45.06mm), CABC, SUS304 bezel等特征，此型号推荐使用于平板电脑，上网本，MID UMPC，MP3 PMP。
