奇美液晶模组N101L6-L02主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2008,Q4
开始量产
2009,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌奇美 (CMO)
型号名称N101L6-L02 13个兼容型号

屏幕尺寸10.1英寸
面板类型a-Si TFT-LCD, 液晶模组

分辨率1024(RGB)×600, WSVGA, 16:9
像素布局 RGB垂直条状

显示区域222.72×125.28 mm (H×V)
外观尺寸235×143×5.2 mm (H×V×D)

屏幕重量180/190g (Typ./Max.)
表面处理镜面 (Haze 0%)，Hard coating (3H)

屏幕亮度200 cd/m² (Typ.)
对比度 650 : 1 (Typ.) [透射]

最佳视向6 o'clock
光学模式TN，常白显示，透射式

可视角度45/45/20/45 (Typ.)(CR≥10)
响应速度3/7 (Typ.)(Tr/Td) ms

颜色数量262K, 45% NTSC
触摸功能无触摸

外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm)
背光类型9S2P WLED, 15K小时, 含LED驱动

刷新频率60Hz
适用于

信号系统
LVDS (1 ch, 6-bit) , 端子 , 40 pins

供应电压
3.3V (Typ.)

最大额定
存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

奇美液晶模组N101L6-L02规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
N101L6-L02规格书	Ver0.0	English	1 M	28	208-10-30		付费下载
N101L6-L02规格书	Ver3.0_Dell	English	1 M	28	2009-6-23	最新	付费下载
N101L6-L02规格书	Ver3.0_Acer	English	1.3 M	33	2009-2-5		付费下载
N101L6-L02规格书	Ver2.0	English	1 M	28	2009-1-23		付费下载
N101L6-L02规格书	Ver3.0_Acer	English	1.3 M	33	2009-1-12		付费下载

奇美液晶模组N101L6-L02验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	A Grade	20100915	2010-9-15	IIS下载
N101 series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2010-4-29	IIS下载
N101 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2010-4-28	IIS下载
N101 Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2010-4-27	IIS下载
N101 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2009-1-22	IIS下载
N101 Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2009-1-22	IIS下载
N101 series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2009-1-22	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2008-9-1	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2008-9-1	IIS下载

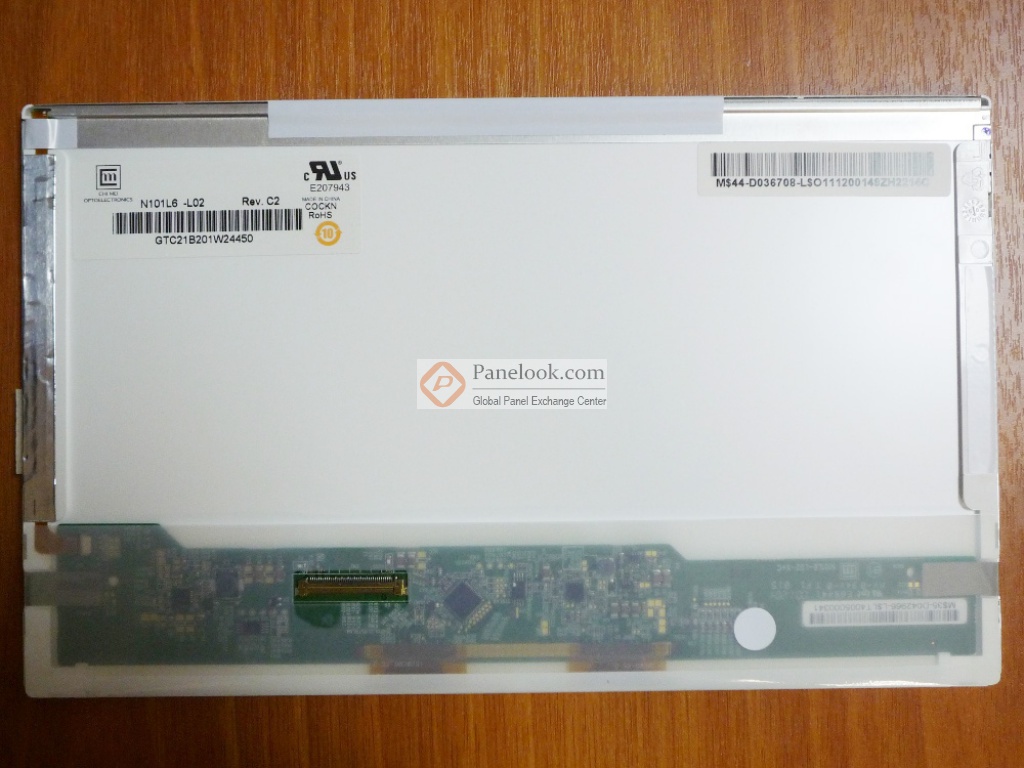

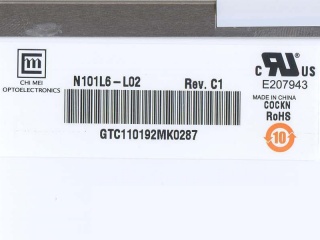

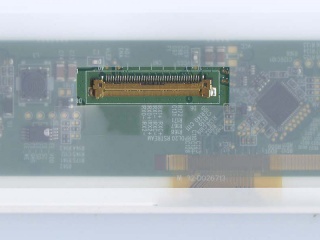

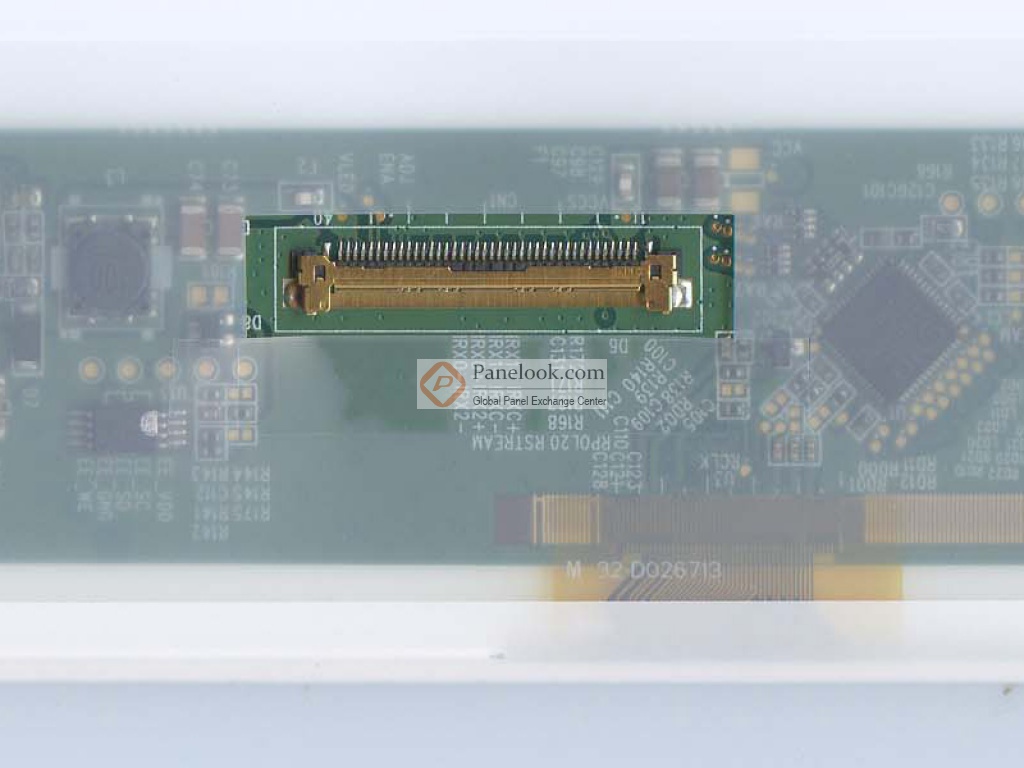

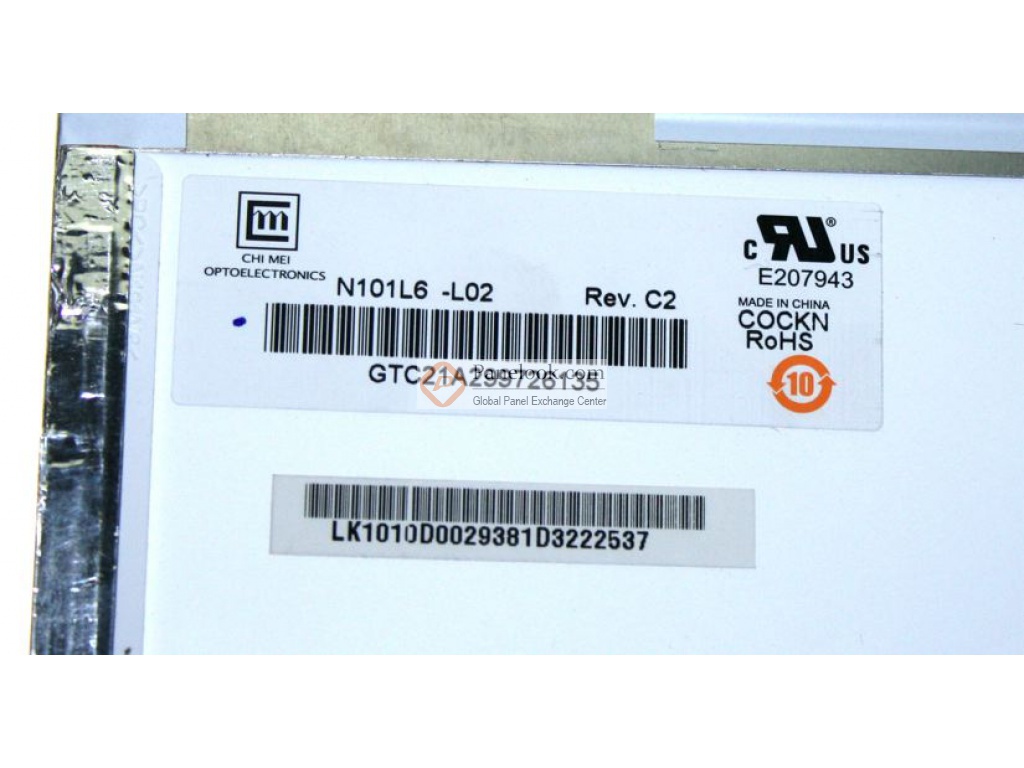

奇美液晶模组N101L6-L02图片

奇美液晶模组N101L6-L02概况

N101L6-L02 (产品代码: CMO1004)是奇美电子股份有限公司 (奇美，CMO) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据奇美 (CMO)于2009年6月23日发布的版本号为Ver3.0_Dell的产品规格书，N101L6-L02显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为226.34×128.1 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重180/190g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了9S2P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N101L6-L02采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N101L6-L02液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N101L6-L02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前N101L6-L02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月01日对此型号首次建立参数，并于2023年08月11日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于上网本。

比较全部

奇美 N101L6系列型号

(共9个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
N101L6-L01	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L02	群创	10.1"	液晶模组	1024×600	200	650:1	WLED	LVDS
N101L6-L03	群创	10.1"	液晶模组	1024×600	200	650:1	WLED	LVDS
N101L6-L05	群创	10.1"	液晶模组	1024×600	180	500:1	WLED	LVDS
N101L6-L06	群创	10.1"	液晶模组	1024×600	180	650:1	WLED	LVDS
N101L6-L0A	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L0B	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L0C	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L0D	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS

比较全部

奇美液晶模组N101L6-L02兼容型号

(共14个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B101AW03 V0	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0
BT101IW01 V.0	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
BT101IW02 V.0	群创	10.1"	液晶模组	1024×600	180	500:1	WLED	LVDS	0
CLAA101NB01A	中华映管	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0
HSD101PFW2-A00	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HSD101PFW2-A01	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HSD101PFW2-A02	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HT101WSB-100	京东方	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HT101WSB-101	京东方	10.1"	液晶模组	1024×600	200	600:1	WLED	LVDS	0
LP101WSA-TLA1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	1个
LP101WSA-TLN1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	0
N101L6-L02	群创	10.1"	液晶模组	1024×600	200	650:1	WLED	LVDS	0
N101L6-L0B	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
N101LGE-L21	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
