| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HSD100IFW4-A00规格书 | Rev1.0 | English | 807 K | 24 | 2011-8-22 | ||
|
|
HSD100IFW4-A00规格书 | Formal Rev2.5 | English | 800.2 K | 24 | 2011-7-28 | 最新 | |
|
|
HSD100IFW4-A00规格书 | Formal Rev2.3 | English | 722.2 K | 23 | 2011-5-26 | ||
|
|
HSD100IFW4-A00规格书 | Formal Ver1.2 | English | 664.2 K | 23 | 2011-2-17 | ||
|
|
HSD100IFW4-A00规格书 | Formal Rev1.0 | English | 770.3 K | 24 | 2011-10-13 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
10" WSVGA (MDL) Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2009-2-4 | IIS下载 |
|
10" WSVGA (MDL) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-2-24 | IIS下载 |
|
10.1" WSVGA (MDL) Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2008-12-29 | IIS下载 |

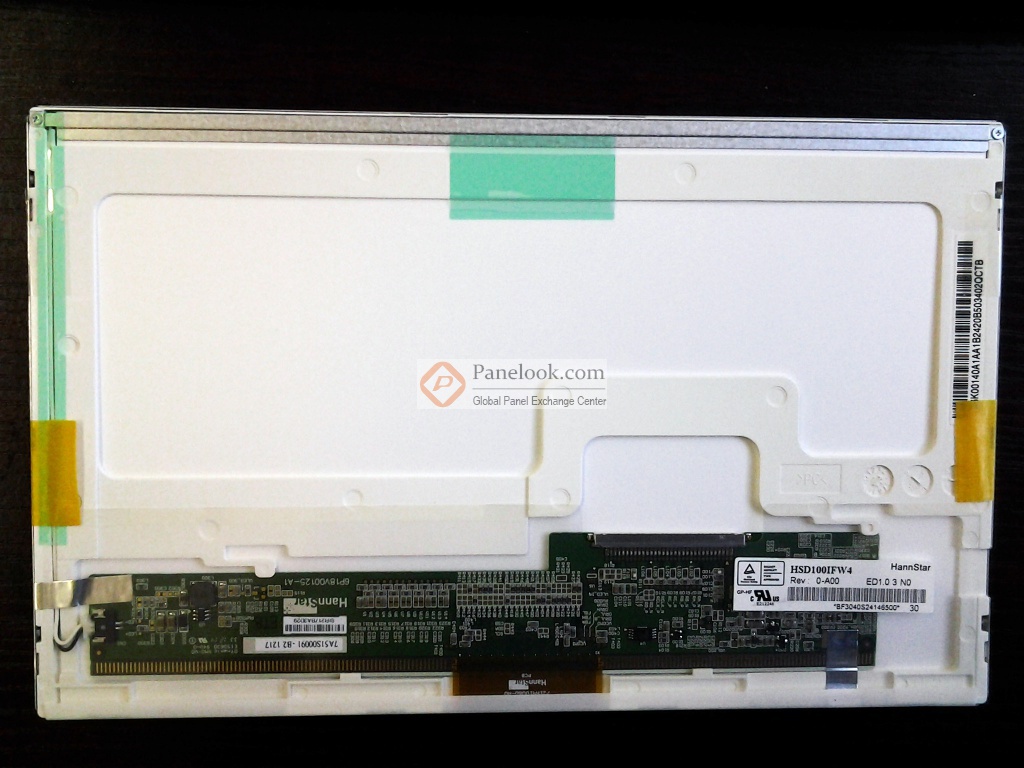

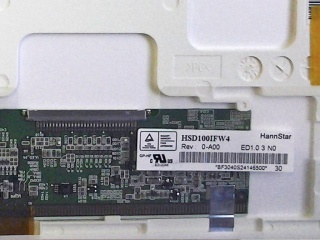

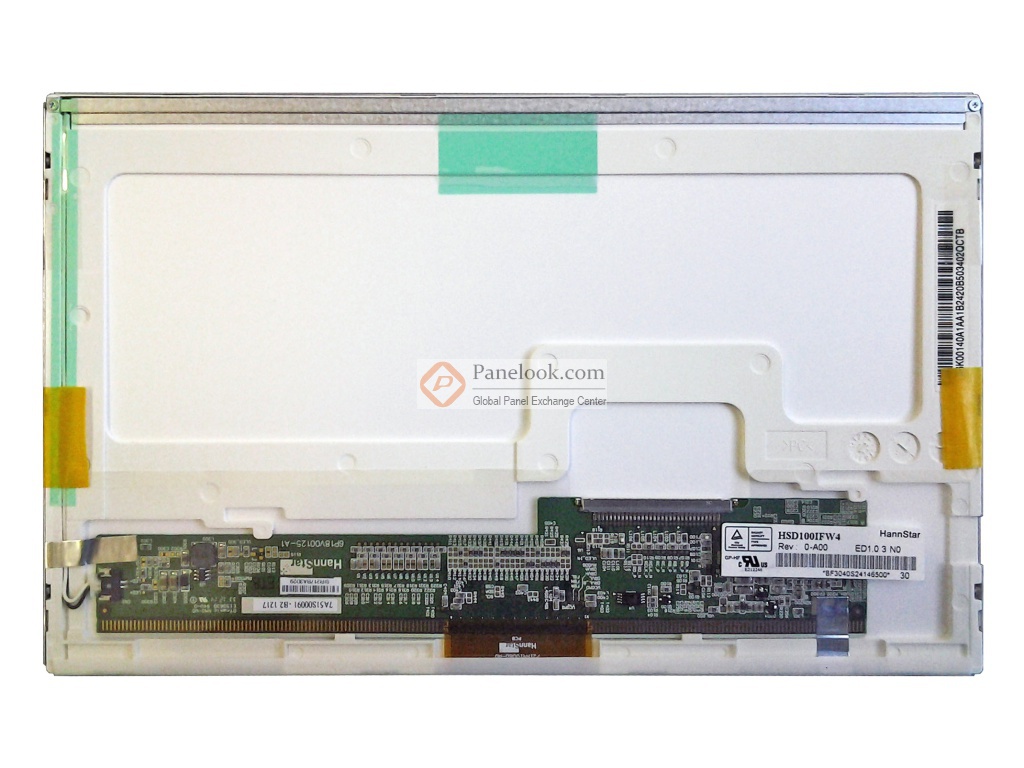

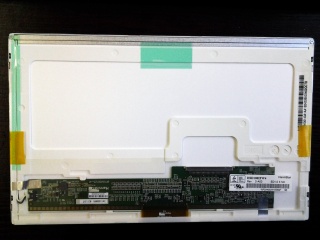

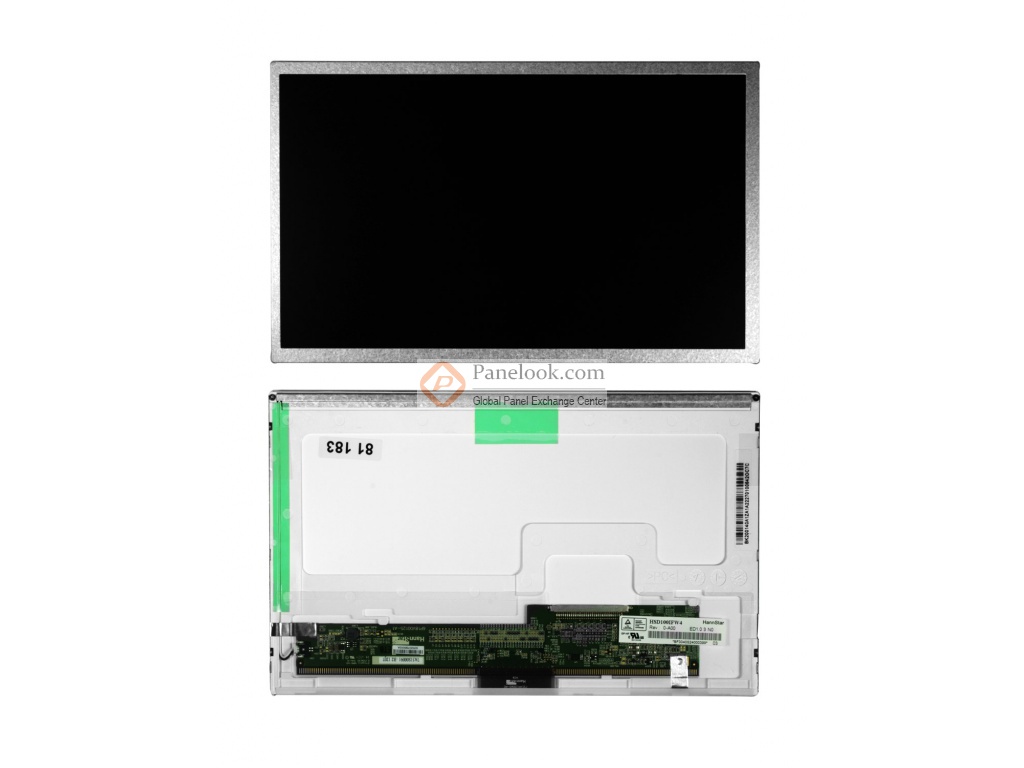

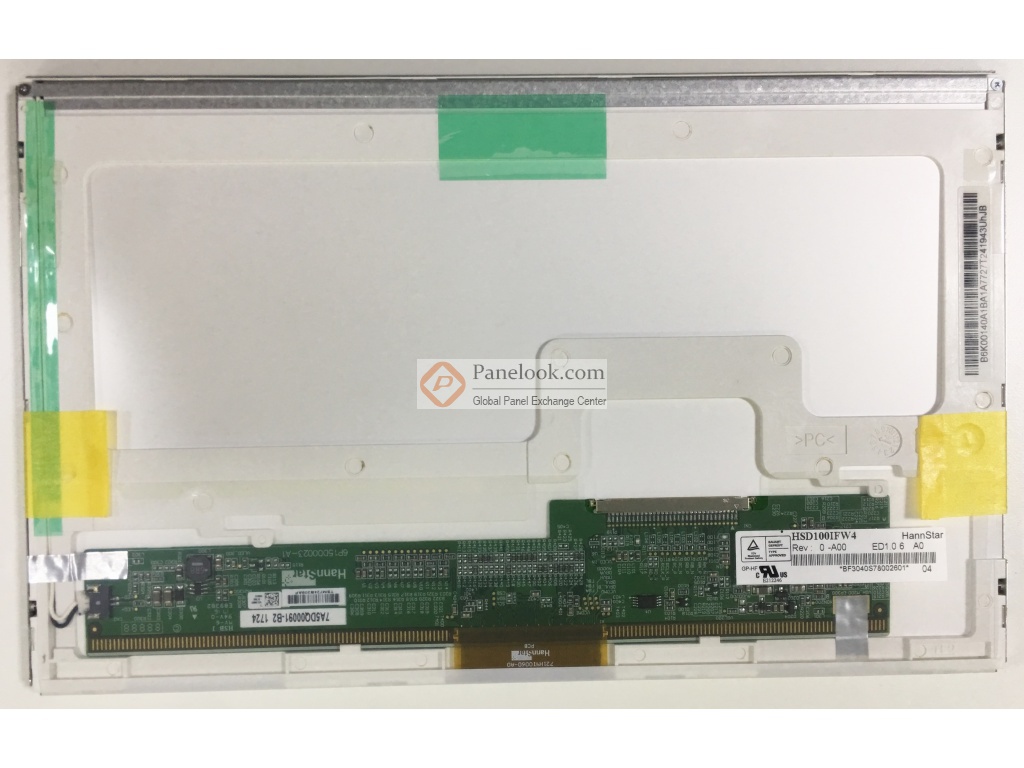

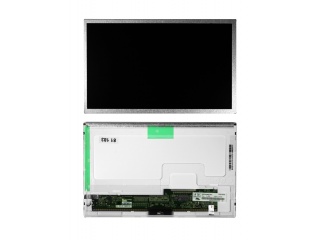

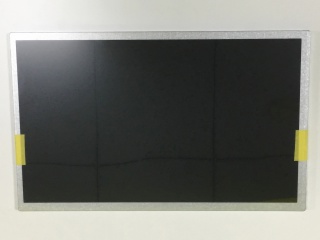

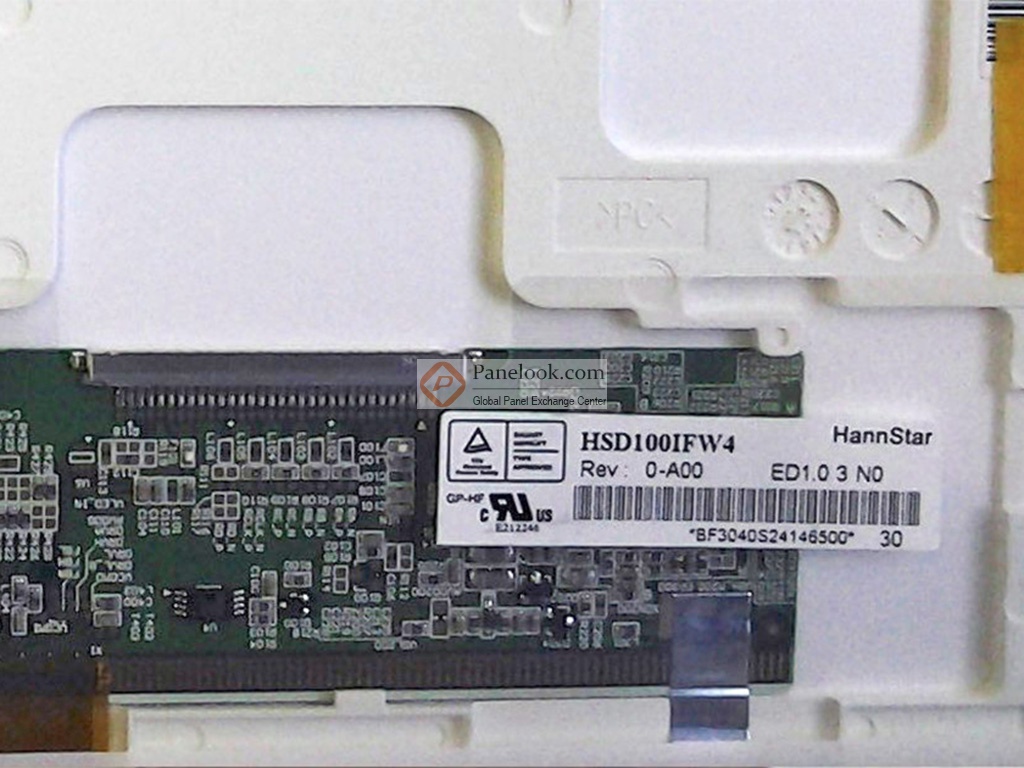

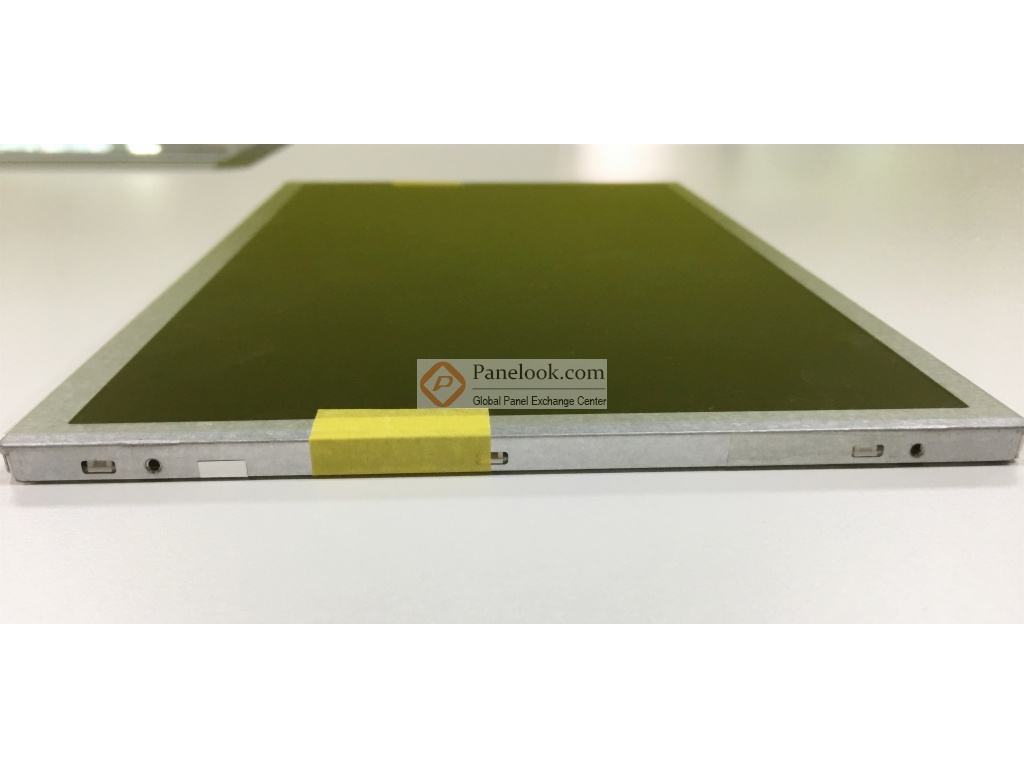

HSD100IFW4-A00是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2011年7月28日发布的版本号为Formal Rev2.5的产品规格书，HSD100IFW4-A00显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为220.416×129.15 (宽×高) mm，可视尺寸为223.42×132.15 (宽×高) mm，外观尺寸为235×145.8 (宽×高)×5.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重235/252g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，含LED驱动。HSD100IFW4-A00采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD100IFW4-A00液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD100IFW4-A00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q4量产，当前生产状态为已停产。目前HSD100IFW4-A00在屏库上有3条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年03月23日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于上网本。
