奇美液晶模组N101L6-L0D概况-全球液晶屏交易中心-屏库

人气指数：32930 2023-08-11 03:14

奇美液晶模组N101L6-L0D主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q3
开始量产
2009,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌: 奇美 (Chimei Innolux)
面板型号: N101L6-L0D 5个兼容型号

面板尺寸: 10.1英寸
面板类型: a-Si TFT-LCD, 液晶模组

像素数量: 1024(RGB)×600, WSVGA, 16:9
像素布局: RGB垂直条状

显示区域: 222.72(H)×125.28(V) mm
外观尺寸: 245(H)×146.5(V)×3.6(D) mm

面板重量: 160/170g (Typ./Max.)
表面处理: 镜面 (Haze 0%)，Hard coating (3H)

面板亮度: 200 cd/m² (Typ.)
对比度: 500:1 (Typ.) (TM)

可视角度: 45/45/20/45 (Typ.)(CR≥10)
工作模式: TN，常白显示，透射式

视角方向: 6 o'clock
反应时间: 3/7 (Typ.)(Tr/Td)

显示颜色

262K, 45% NTSC

面板应用

工作频率: 60Hz
触摸屏: 无触摸

外观样式: 中厚 (PCBA平直, 厚3.4~4.0mm)
光源类型: WLED, 12K小时, 含LED驱动

信号接口: LVDS (1 ch, 6-bit) , 40 pins , 端子

驱屏电压: 3.3V (Typ.)

工作环境: 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

奇美液晶模组N101L6-L0D规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
N101L6-L0D规格书	Ver3.1	English	1.1 M	31	2010-7-27	最新	付费下载
N101L6-L0D规格书	Ver3.2_Lenovo	English	1 M	29	2010-7-27		付费下载
N101L6-L0D规格书	Ver3.1_Bracket_H245	English	1.1 M	31	2010-7-27		付费下载
N101L6-L0D规格书	Ver3.2_Acer	English	1.2 M	35	2010-7-23		付费下载
N101L6-L0D规格书	Ver3.1_Lenovo	English	1 M	29	2010-6-9		付费下载
N101L6-L0D规格书	Ver3.0_Backet_H243	English	1 M	31	2010-3-26		付费下载
N101L6-L0D规格书	Ver3.0_Bracket_H245	English	1 M	31	2010-3-24		付费下载
N101L6-L0D规格书	Ver1.0_Acer	English	1.2 M	31	2009-12-25		付费下载
N101L6-L0D规格书	Ver2.0	English	1.2 M	31	2009-12-22		付费下载
N101L6-L0D规格书	Ver3.0_Lenovo	English	1.2 M	31	2009-12-22		付费下载

奇美液晶模组N101L6-L0D验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	A- Grade	20111124	2011-11-24	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A Grade	20111124	2011-11-24	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A Grade	20100915	2010-9-15	IIS下载
N101 series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2010-4-29	IIS下载
N101 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2010-4-28	IIS下载
N101 Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2010-4-27	IIS下载
N101 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2009-1-22	IIS下载
N101 Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2009-1-22	IIS下载
N101 series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2009-1-22	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2008-9-1	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2008-9-1	IIS下载

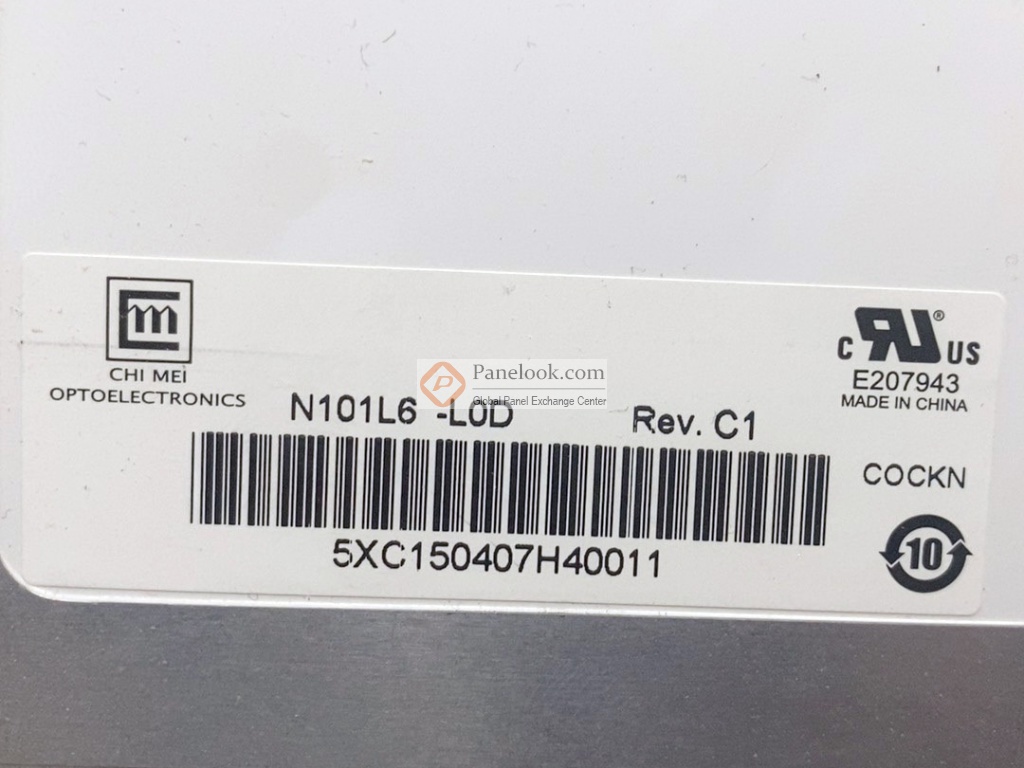

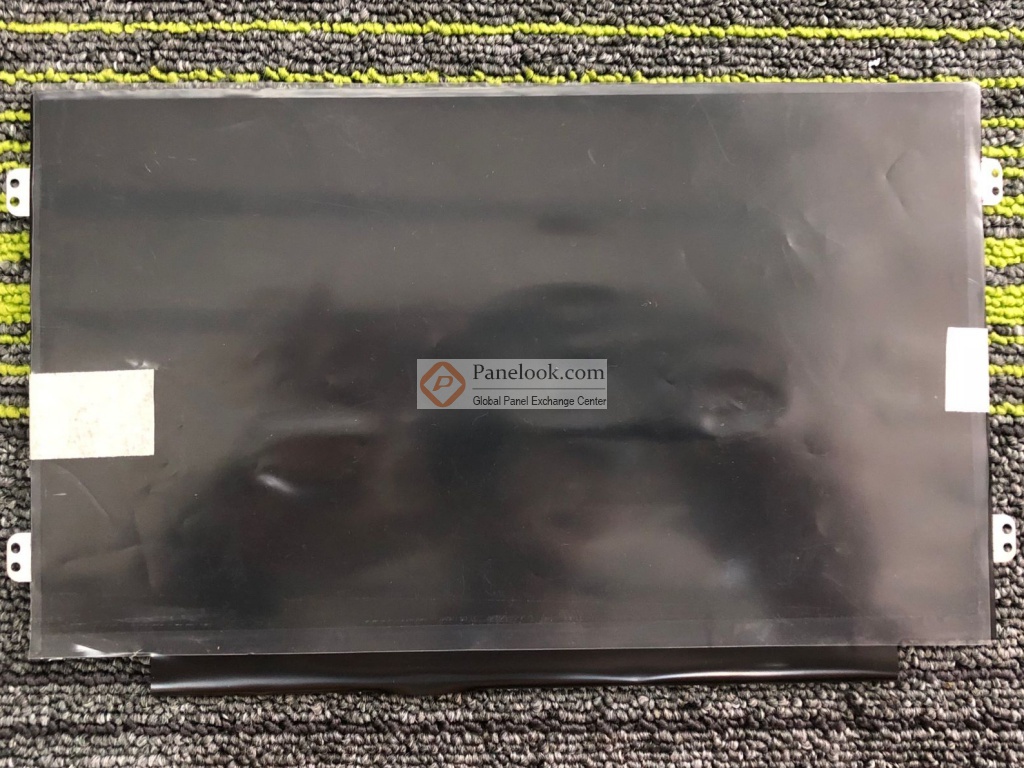

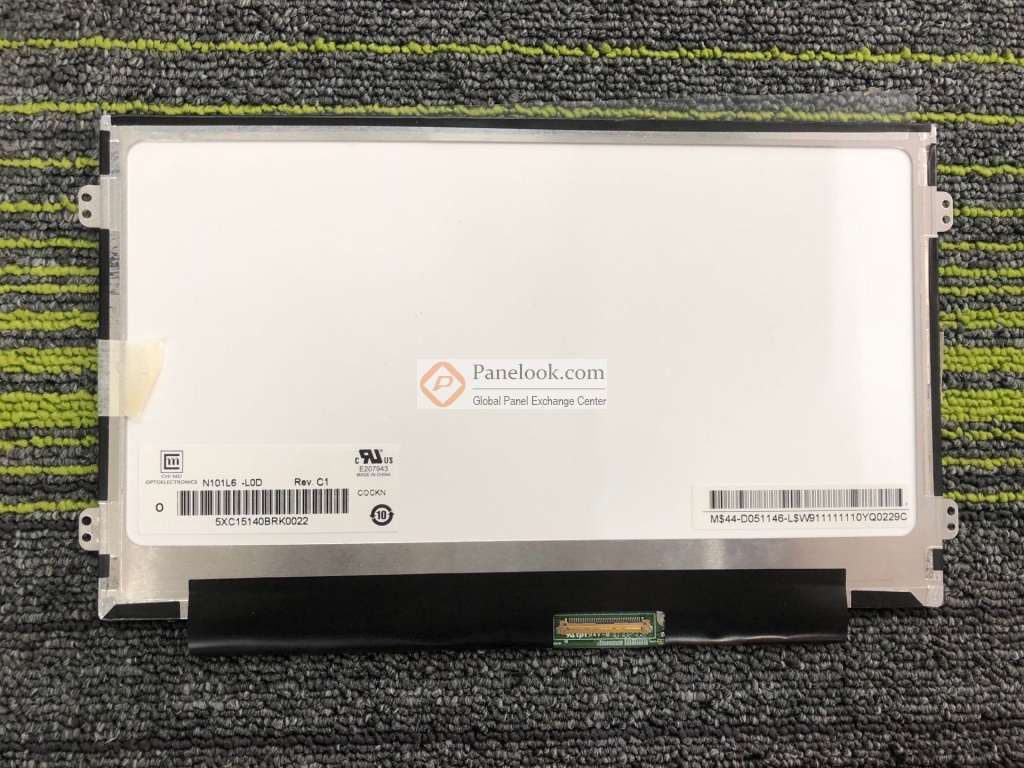

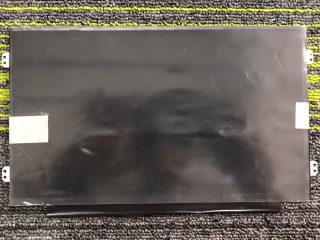

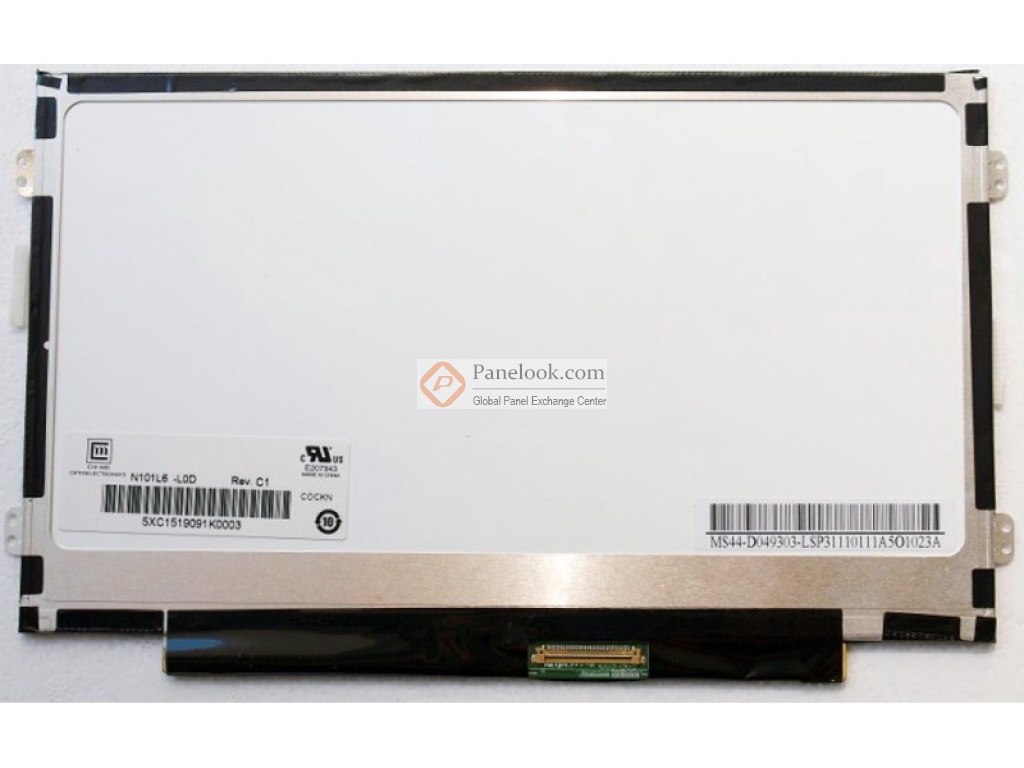

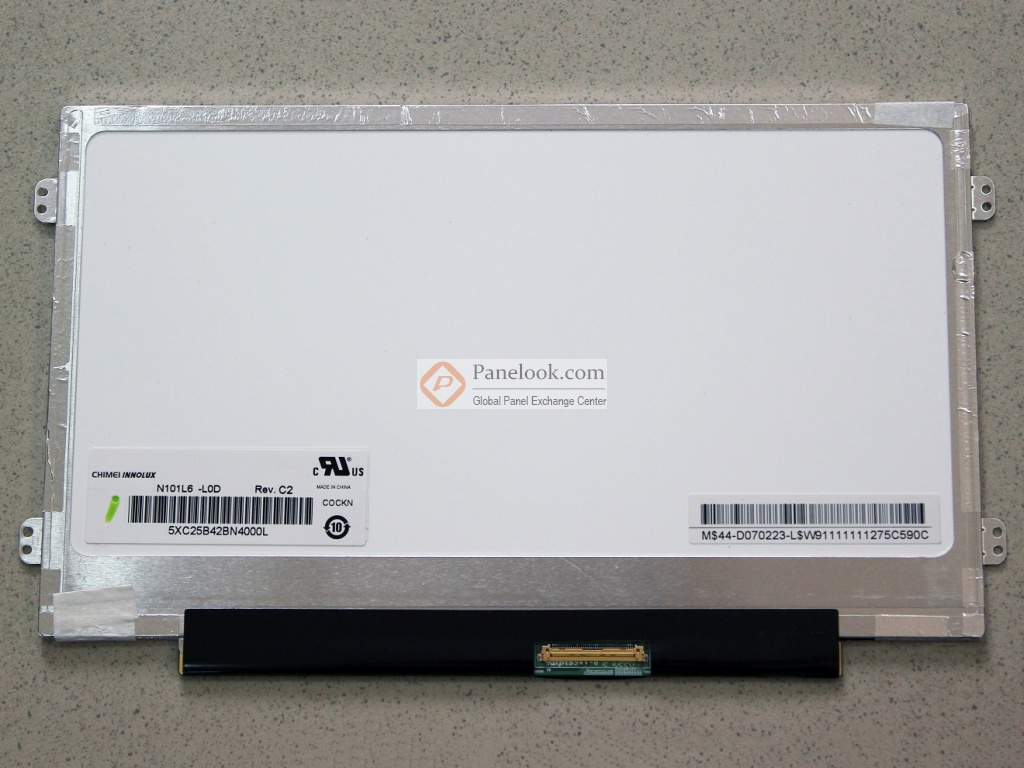

奇美液晶模组N101L6-L0D图片

奇美液晶模组N101L6-L0D摘要

N101L6-L0D (产品代码: CMO1018)是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据奇美 (Chimei Innolux)于2010年7月27日发布的版本号为Ver3.1的产品规格书，N101L6-L0D显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.72×128.28 (宽×高) mm，外观尺寸为245×146.5 (宽×高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重160/170g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N101L6-L0D采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N101L6-L0D液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于N101L6-L0D的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前N101L6-L0D在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月01日对此型号首次建立参数，并于2023年08月11日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于上网本。

比较全部

奇美 N101L6系列型号

(共9个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
N101L6-L01	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L02	群创	10.1"	液晶模组	1024×600	200	650:1	WLED	LVDS
N101L6-L03	群创	10.1"	液晶模组	1024×600	200	650:1	WLED	LVDS
N101L6-L05	群创	10.1"	液晶模组	1024×600	180	500:1	WLED	LVDS
N101L6-L06	群创	10.1"	液晶模组	1024×600	180	650:1	WLED	LVDS
N101L6-L0A	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L0B	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L0C	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
N101L6-L0D	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS

比较全部

奇美液晶模组N101L6-L0D兼容型号

(共6个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B101AW06 V1 HW0A	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	1个	1
BA101WS1-100	京东方	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	1个	0
LP101WSB-TLN1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	0	0
LTN101NT05-A01	三星	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	0	20
N101L6-L0D	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0	0
N101LGE-L41	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0	0
