京东方液晶模组HT101WSB-101主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2009,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
外观式样
刷新率

京东方 (BOE)

10.1英寸

1024(RGB)×600, WSVGA, 16:9

222.72(W)×125.28(H) mm

195g (Max.)

200 cd/m² (Typ.)

6 o'clock

45/45/15/35 (Typ.)(CR≥10)

262K, 45% NTSC

厚屏 (PCBA弯折, 厚度≥5.2mm)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

HT101WSB-101 13个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
235(W)×143(H)×5.2(D) mm
镜面 (Haze 0%)，Hard coating (3H)
600:1 (Typ.) (透射)
8 (Typ.)(Tr+Td) ms
TN，常白显示，透射式

10S3P WLED, 15K小时, 含LED驱动
无触摸

接口类型
供应电压
应用环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

京东方液晶模组HT101WSB-101规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HT101WSB-101规格书	Rev.0	English	1.4 M	34	2009-8-3	最新	付费下载

京东方液晶模组HT101WSB-101验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.1 TFT-LCD Module	VIP会员可看	VIP会员可看	A Grade	Rev.0	2018-06-07	IIS下载

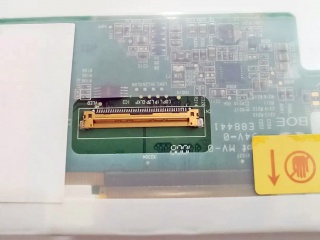

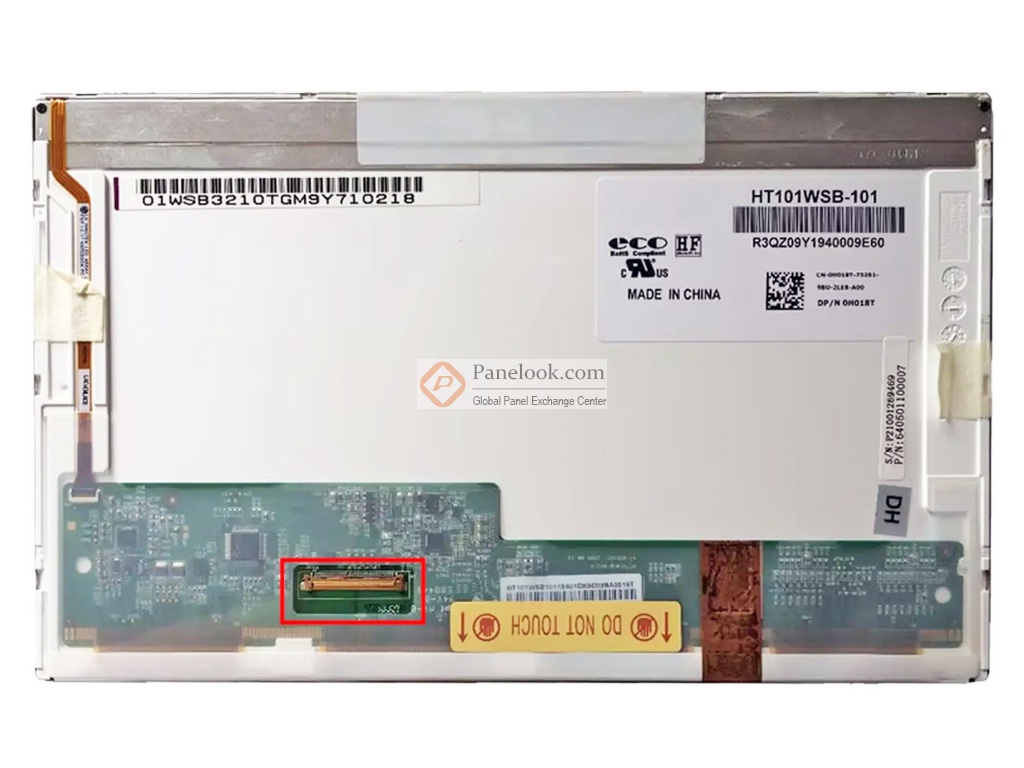

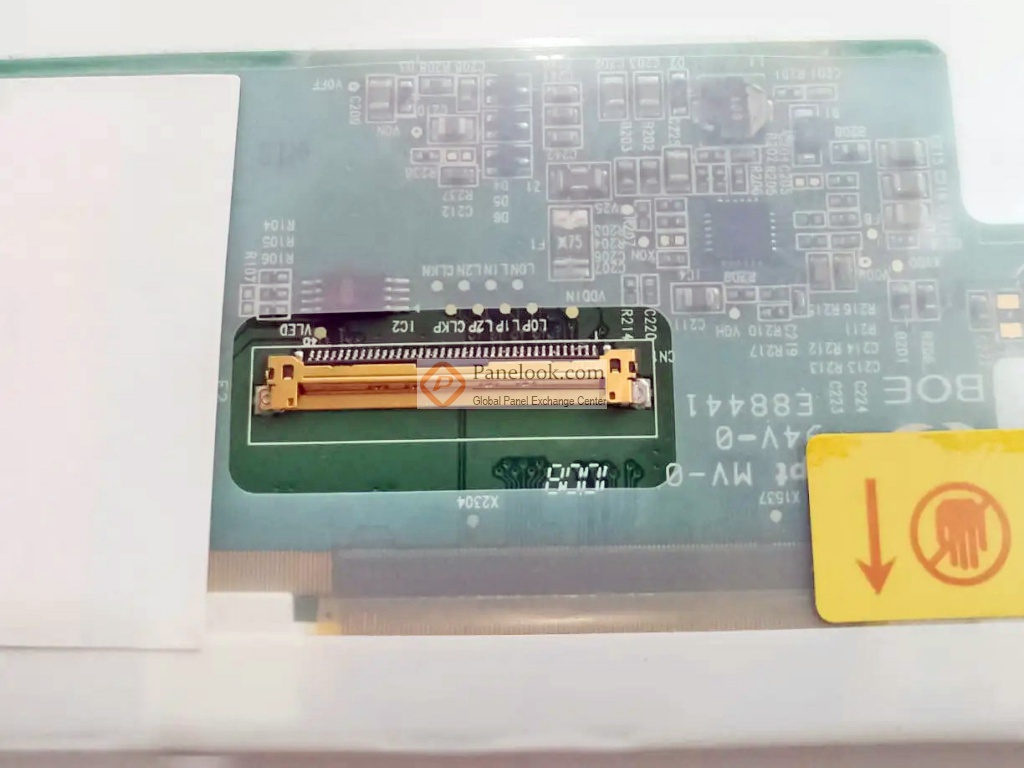

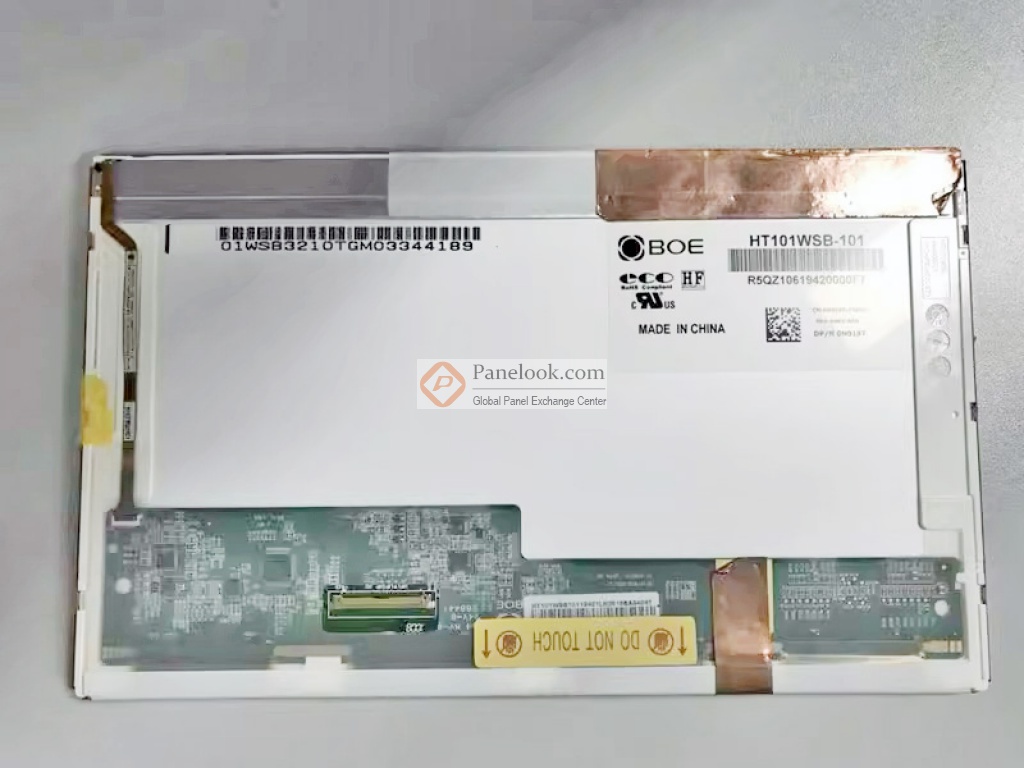

京东方液晶模组HT101WSB-101图片

京东方液晶模组HT101WSB-101综述

HT101WSB-101是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2009年8月3日发布的版本号为Rev.0的产品规格书，HT101WSB-101显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为225.92×128.48 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重195g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了10S3P WLED发光的侧入式光源(顶部)，光源的使用寿命为15K小时，含LED驱动。HT101WSB-101采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HT101WSB-101液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HT101WSB-101的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为已停产。目前HT101WSB-101在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月05日对此型号首次建立参数，并于2025年02月26日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，表面镜面等特征，此型号推荐使用于上网本。

比较全部

京东方 HT101WSB系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
HT101WSB-100	京东方	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
HT101WSB-101	京东方	10.1"	液晶模组	1024×600	200	600:1	WLED	LVDS
HT101WSB-200	京东方	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS
HT101WSB-201	京东方	10.1"	液晶模组	1024×600			WLED	LVDS

比较全部

京东方液晶模组HT101WSB-101兼容型号

(共14个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
B101AW03 V0	友达	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0
BT101IW01 V.0	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
BT101IW02 V.0	群创	10.1"	液晶模组	1024×600	180	500:1	WLED	LVDS	0
CLAA101NB01A	中华映管	10.1"	液晶模组	1024×600	200	400:1	WLED	LVDS	0
HSD101PFW2-A00	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HSD101PFW2-A01	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HSD101PFW2-A02	瀚宇彩晶	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HT101WSB-100	京东方	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
HT101WSB-101	京东方	10.1"	液晶模组	1024×600	200	600:1	WLED	LVDS	0
LP101WSA-TLA1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	1个
LP101WSA-TLN1	LG Display	10.1"	液晶模组	1024×600	200	300:1	WLED	LVDS	0
N101L6-L02	群创	10.1"	液晶模组	1024×600	200	650:1	WLED	LVDS	0
N101L6-L0B	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
N101LGE-L21	群创	10.1"	液晶模组	1024×600	200	500:1	WLED	LVDS	0
