RGB垂直条状
解析度
1600(RGB)×900, HD+, 16:9
- 面板重量
- 480g (Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 显示亮度
- 200 cd/m² (Typ.)
- 对比度
- 400:1 (Min.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 16 (Typ.)(Tr+Td) ms
- 可视角度
- 60/60/50/50 (Min.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 60% NTSC
- 应用产品
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- 8S6P WLED, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
三星液晶模组LTN156KT02-301规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN156KT02-301规格书 |
Rev.A00 |
English |
1.1 M |
32 |
2011-1-5 |
最新 |
|
三星液晶模组LTN156KT02-301验货标准(IIS)
三星液晶模组LTN156KT02-301综述

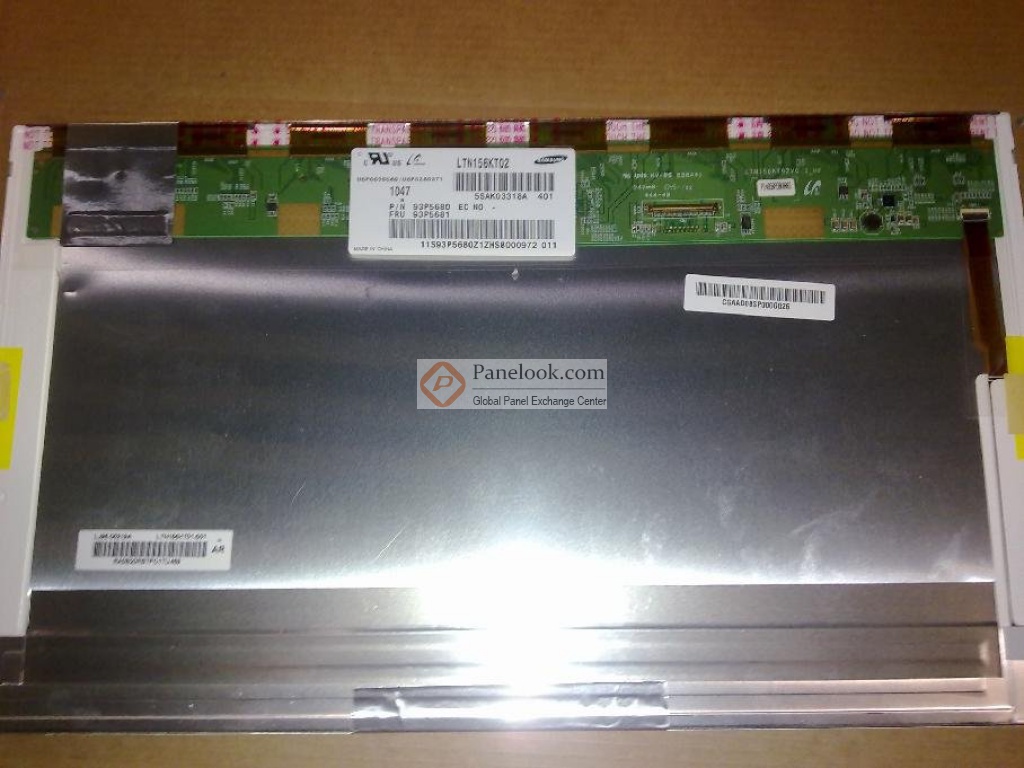

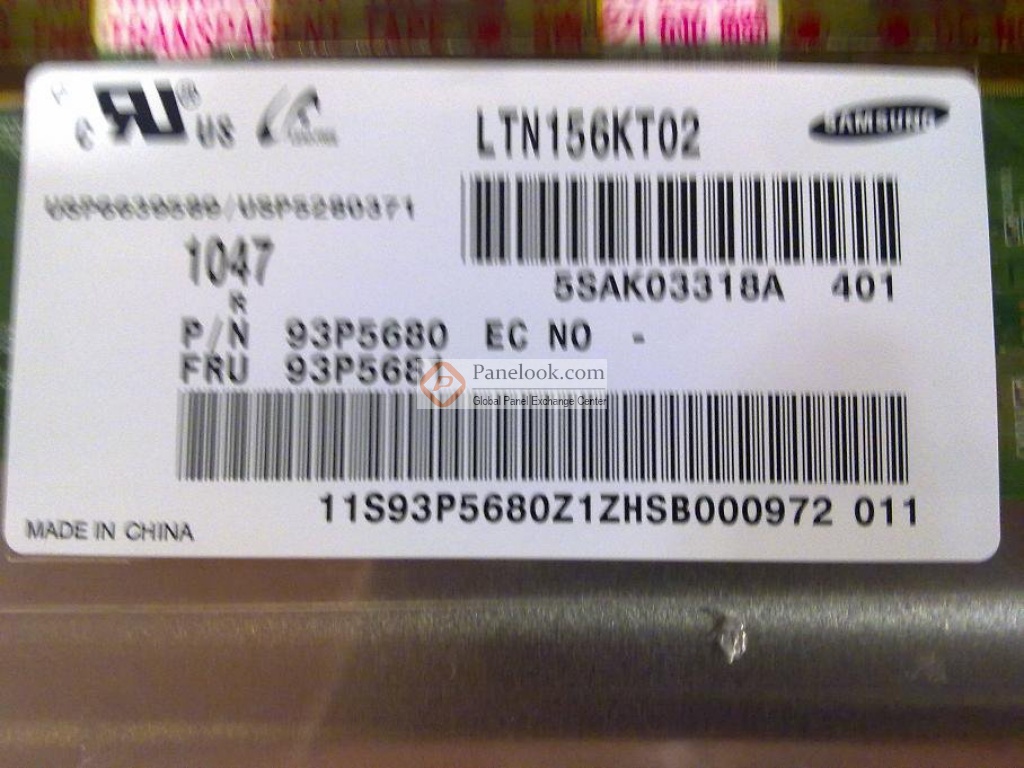

三星 (Samsung) 推出的LTN156KT02-301 (产品代码: SEC5244)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前LTN156KT02-301在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月16日对此型号首次建立参数，并于2025年09月17日对参数进行了最后更新。根据三星 (Samsung)于2011年1月5日发布的版本号为Rev.A00的产品规格书，LTN156KT02-301显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为348.8×197.1 (宽×高) mm，外观尺寸为359.3(宽)×209.5(高)×5.8(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重480g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了8S6P WLED发光的侧入式光源，含LED驱动。LTN156KT02-301采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN156KT02-301液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN156KT02-301的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
