LG Display液晶模组LP156WD1-TLB1主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2009,Q1
- 开始量产
2009,Q2
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
LG Display (LG Display) |
面板型号 |
LP156WD1-TLB1  10个兼容型号 |
| 面板尺寸 |
15.6英寸 |
面板类型 |
a-Si TFT-LCD, 液晶模组 |
| 像素数量 |
1600(RGB)×900, HD+, 16:9 |
像素布局 |
RGB垂直条状 |
|
| 显示区域
| 344.16(H)×193.59(V) mm |
外观尺寸 |
359.3(H)×209.5(V)×5.7(D) mm |
|---|
| 面板重量 |
460g (Max.) |
表面处理 |
雾面，Hard coating (3H) |
| 面板亮度 |
250 cd/m² (Typ.) |
对比度 |
500:1 (Min.) (TM)
|
| 可视角度 |
60/60/50/50 (Min.)(CR≥10)  |
工作模式 |
TN，常白显示，透射式
|
| 视角方向 |
6 o'clock |
反应时间 |
8 (Typ.)(Tr+Td) ms |
| 外观样式 |
厚屏 (PCBA弯折, 厚度≥5.2mm) |
光源类型 |
WLED, 15K小时, 含LED驱动 |
| 显示颜色 |
262K, 60% NTSC |
触摸屏 |
无触摸 |
| 工作频率 |
60Hz |
面板应用 |
|
| 信号接口 |
LVDS (2 ch, 6-bit) , 40 pins , 端子 |
| 驱屏电压 |
3.3V (Typ.) |
| 工作环境 |
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
LG Display液晶模组LP156WD1-TLB1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WD1-TLB1规格书 |
Ver1.0 |
English |
1 M |
30 |
2009-5-11 |
最新 |
|
LG Display液晶模组LP156WD1-TLB1验货标准(IIS)

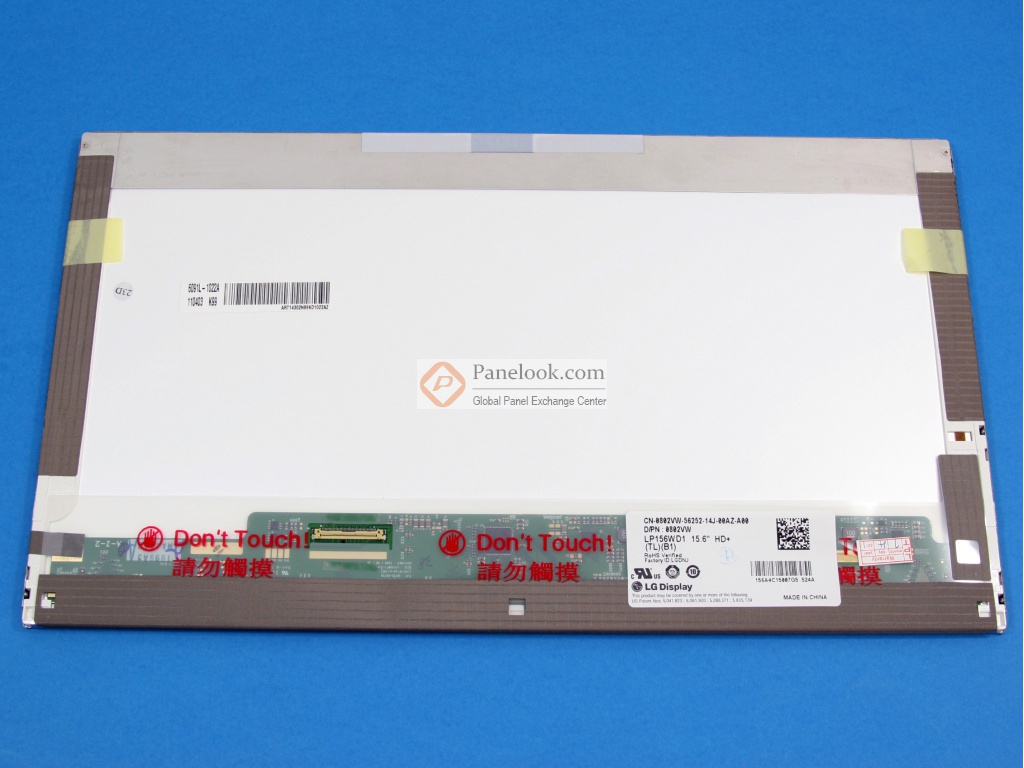

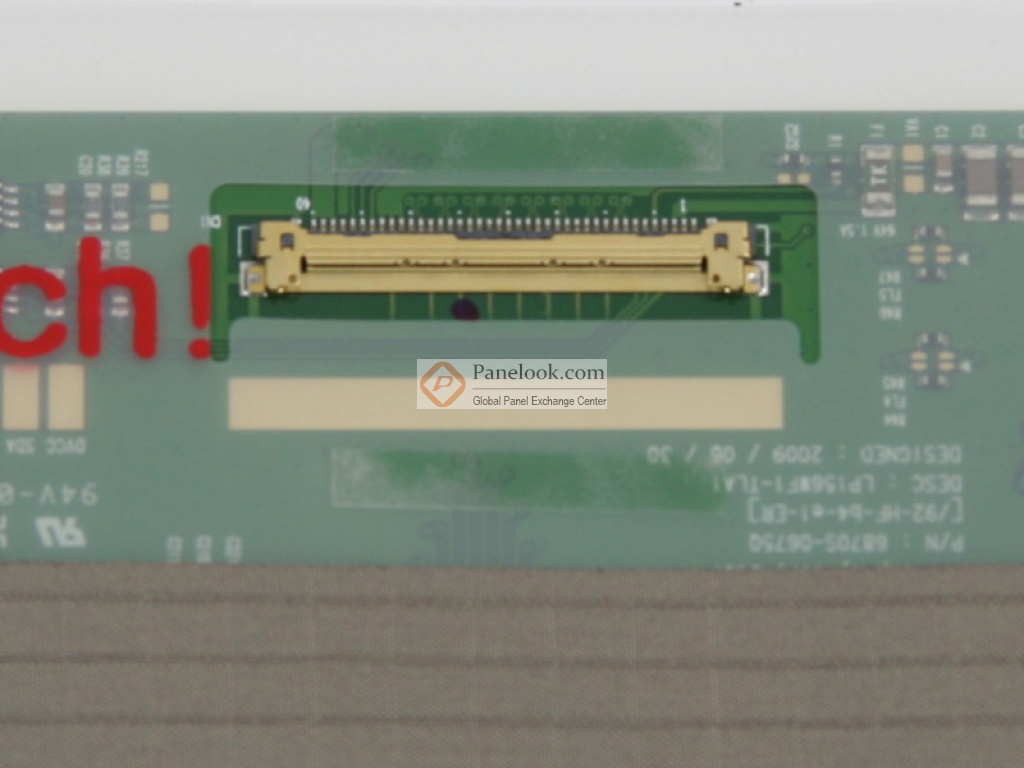

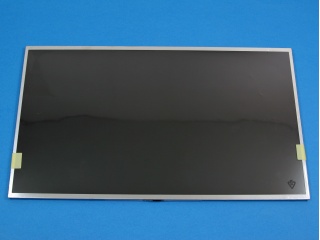

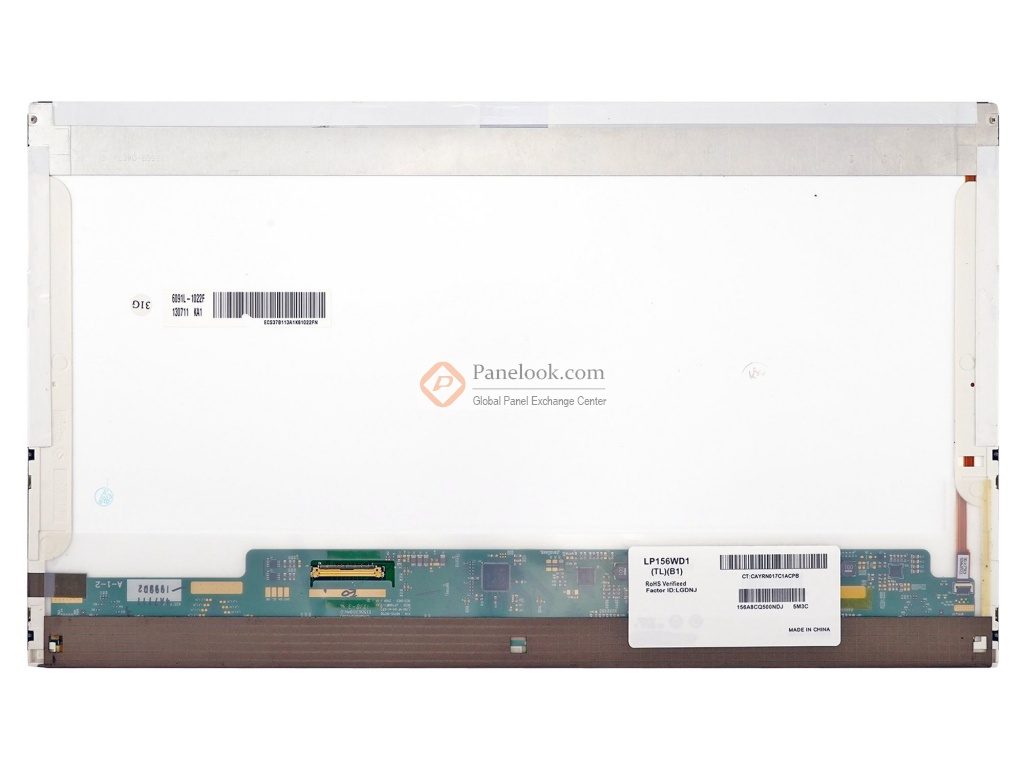

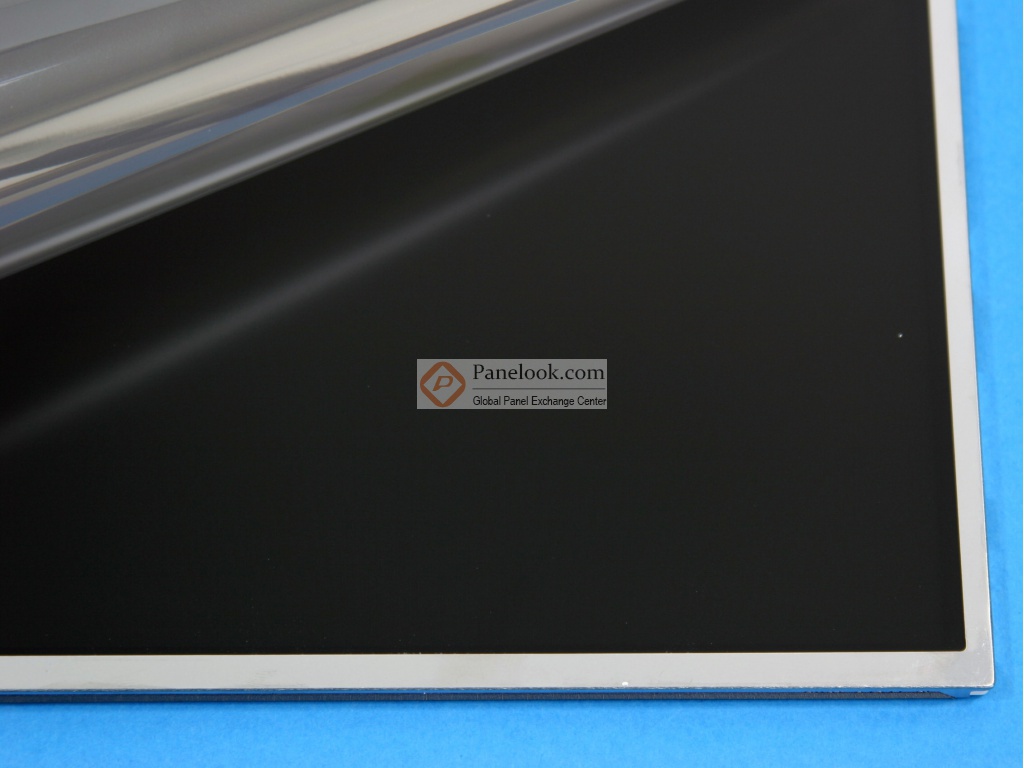

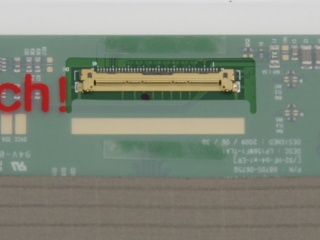

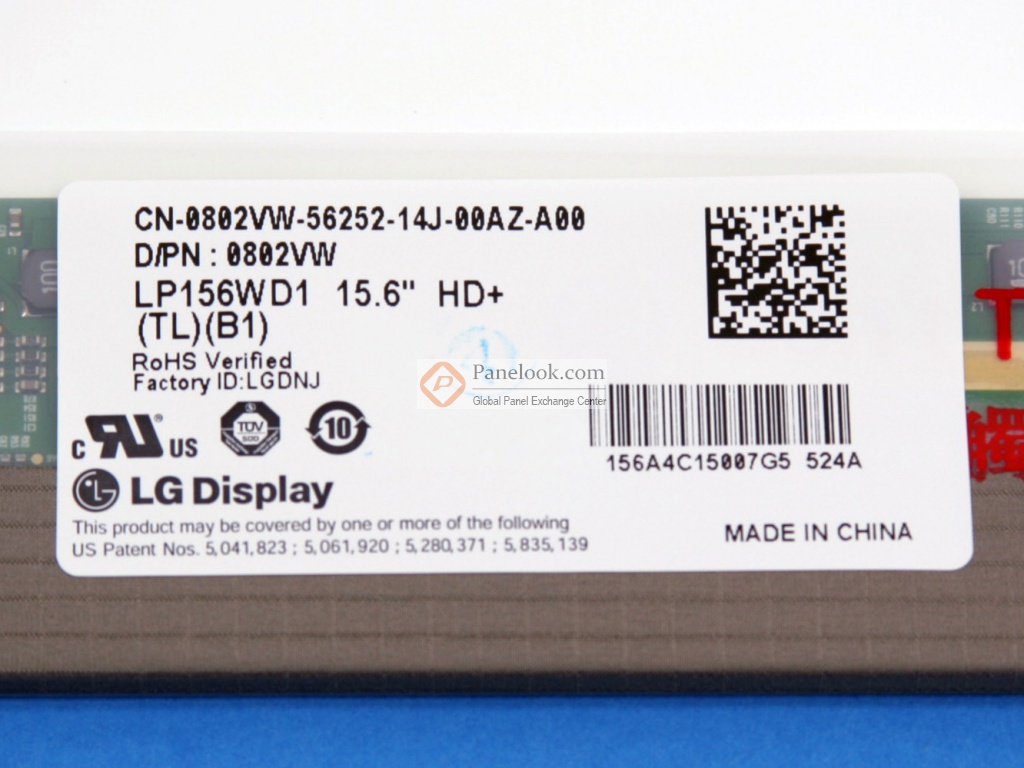

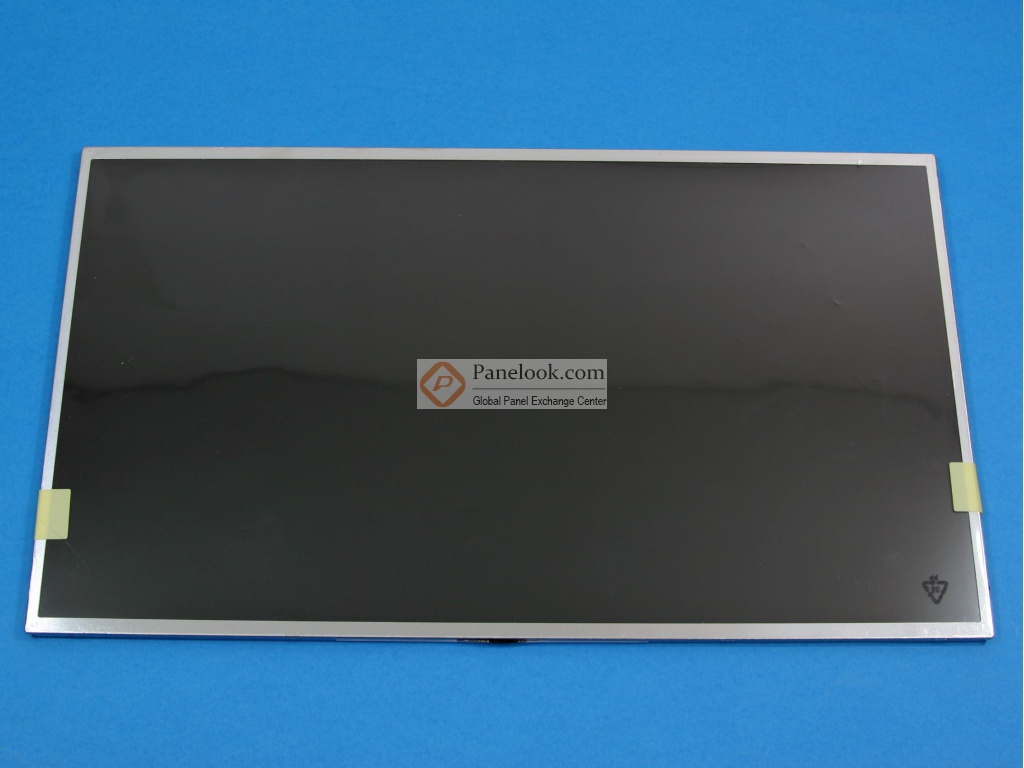

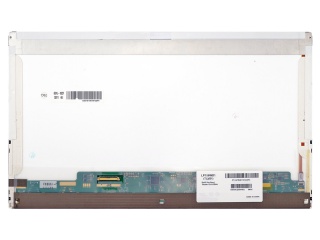

LG Display液晶模组LP156WD1-TLB1图片
LG Display液晶模组LP156WD1-TLB1综述
LP156WD1-TLB1 (别名: LP156WD1 (TL)(B1)) (产品代码: LGD0214)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2009年5月11日发布的版本号为Ver1.0的产品规格书，LP156WD1-TLB1显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为349.8×197.1 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重460g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WD1-TLB1采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WD1-TLB1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WD1-TLB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前LP156WD1-TLB1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2025年08月05日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
