RGB垂直条状
分辨率
1600(RGB)×900, HD+, 16:9
- 外观尺寸
- 359.3×209.5×5.7 mm (H×V×D)
- 显示区域
- 344.16×193.59 mm (H×V)
- 屏幕重量
- 460g (Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 500 : 1 (Min.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 60/60/50/50 (Min.)(CR≥10)
- 响应速度
- 8 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 60% NTSC
- 适用于
-
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 背光类型
- WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (2 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共1条现货>>
LG Display液晶模组LP156WD1-TLA1 VIP卖家现货
共1个供应商>>
LG Display液晶模组LP156WD1-TLA1 VIP供应商
LP156WD1-TLA1 长期供应 贸易
 深圳市
LG Display液晶模组LP156WD1-TLA1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP156WD1-TLA1规格书 |
Ver1.0 |
English |
1.9 M |
30 |
2009-3-9 |
最新 |
|
LG Display液晶模组LP156WD1-TLA1验货标准(IIS)

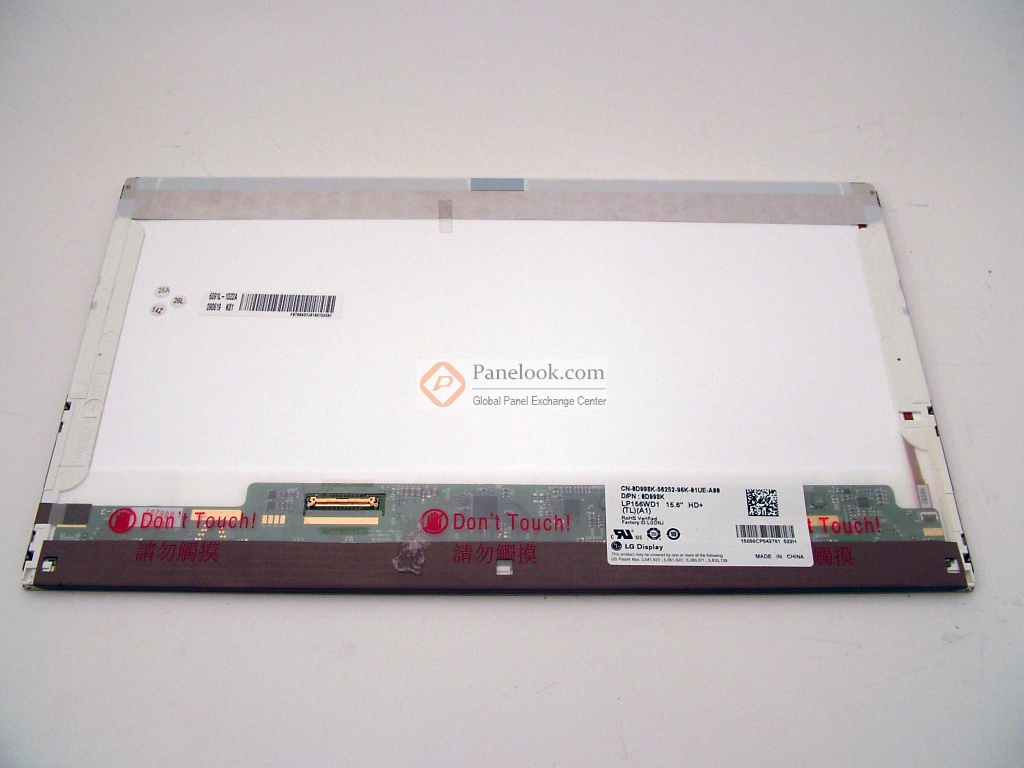

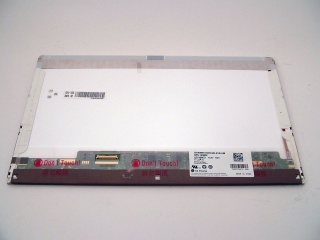

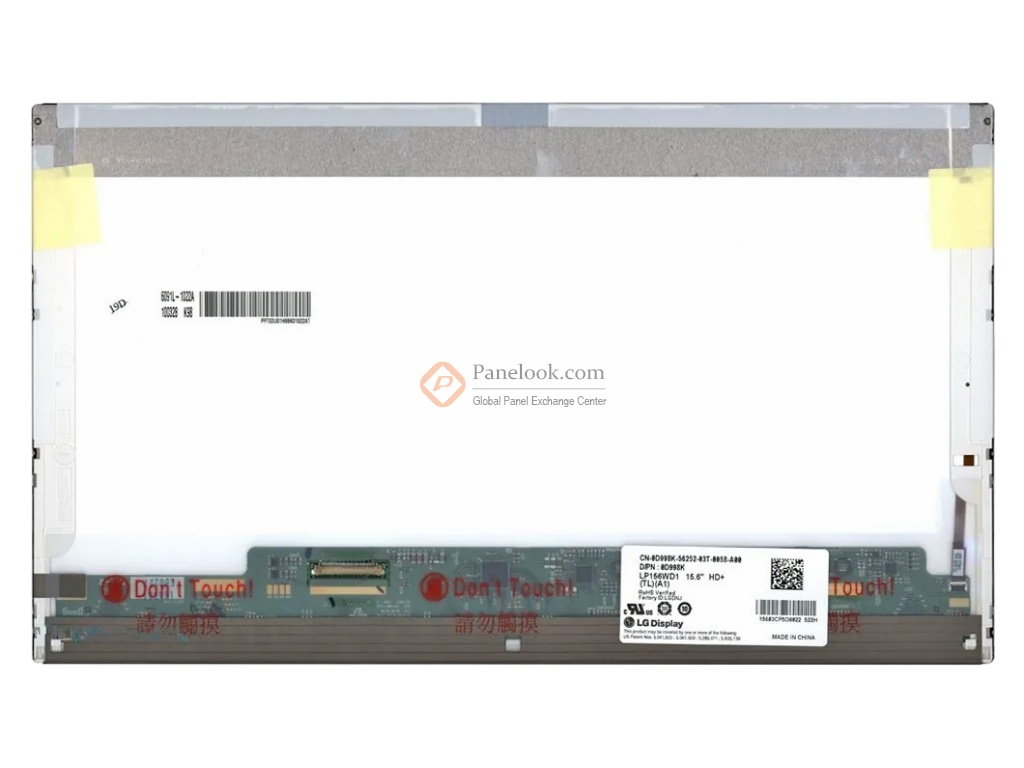

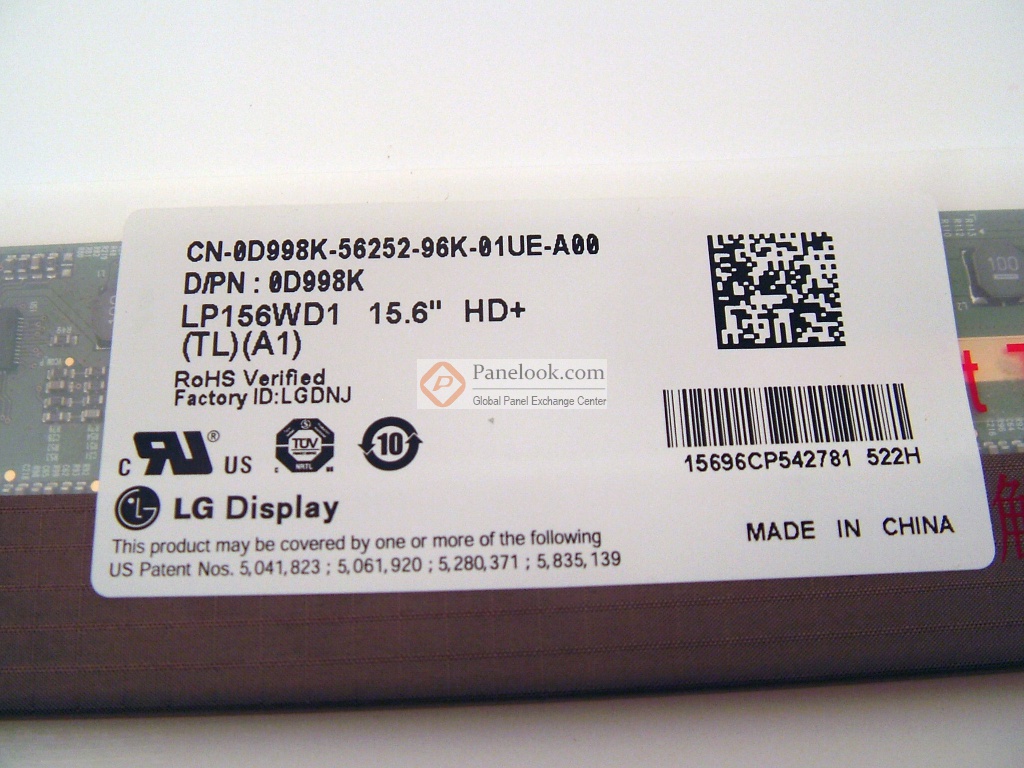

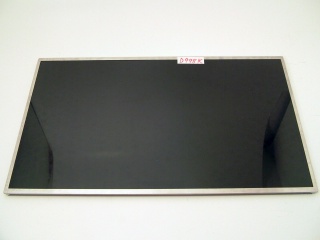

LG Display液晶模组LP156WD1-TLA1图片
LG Display液晶模组LP156WD1-TLA1概况
LP156WD1-TLA1 (别名: LP156WD1 (TL)(A1)) (产品代码: LGD020C)是LG Display (LG Display)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， for Dell。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月04日对此型号首次建立参数，并于2025年08月05日对参数进行了最后更新。根据LG Display (LG Display)于2009年3月9日发布的版本号为Ver1.0的产品规格书，LP156WD1-TLA1显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为359.3(宽)×209.5(高)×5.7(厚) mm，可视尺寸为349.8(宽)×197.1(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重460g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP156WD1-TLA1采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP156WD1-TLA1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
