| 制造商 | LG Display (LG Display) | 型号 | LP156WD1-TLB2  10个兼容型号 |
|---|---|---|---|
| 对角尺寸 | 15.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 344.16(W)×193.59(H) mm | 外观尺寸 | 359.3(W)×209.5(H)×5.7(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1600(RGB)×900, HD+, 16:9 |
| 面板重量 | 450/470g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 显示亮度 | 220 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 8 (Typ.)(Tr+Td) ms |
| 可视角度 | 65/65/55/55 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 60% NTSC | 应用产品 | |
| 外观样式 | 厚屏 (PCBA弯折, 厚度≥5.2mm) | 光源类型 | WLED, 12K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |

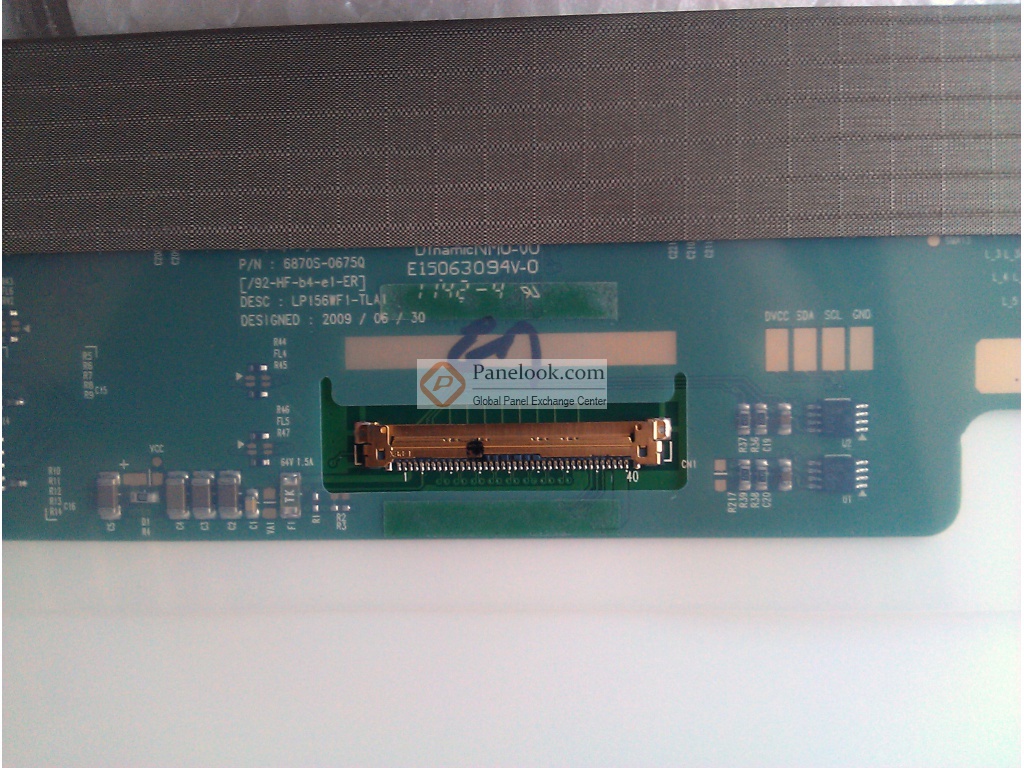

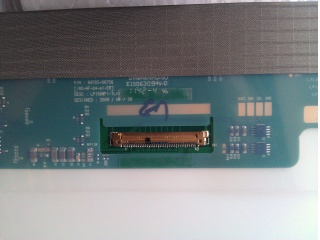

| 接口类型 | 40 pins LVDS (2 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LP156WD1-TLB2规格书 | Ver1.0 | English | 1.3 M | 32 | 2009-11-12 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2014-4-22 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2008-6-11 | IIS下载 |

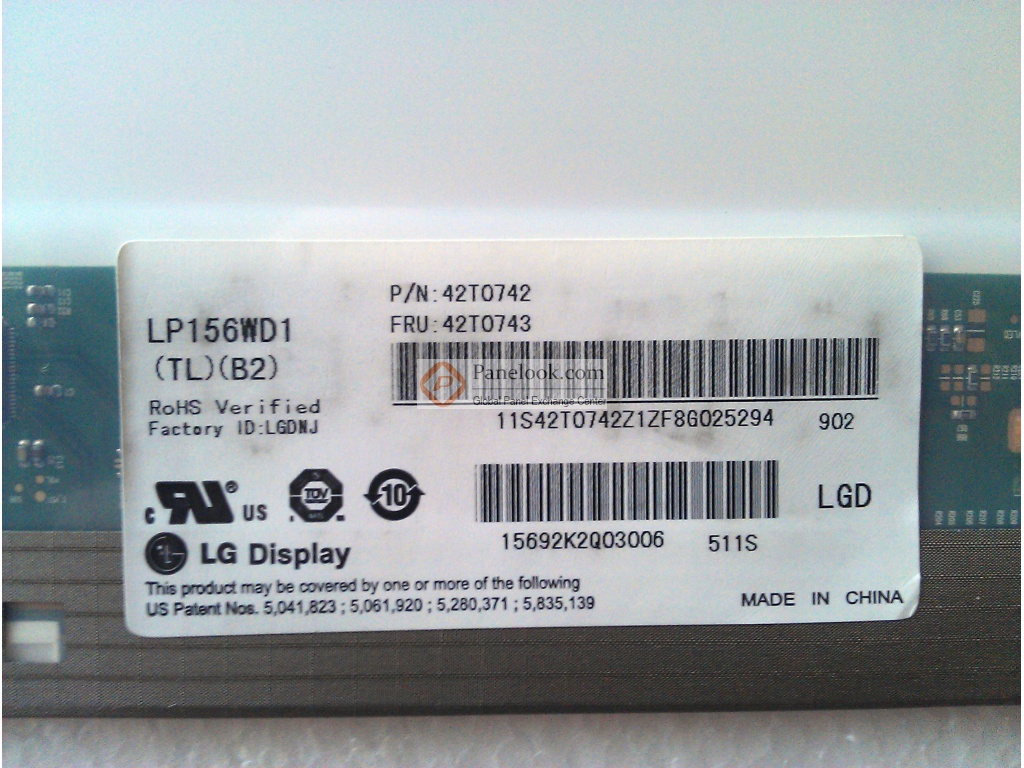

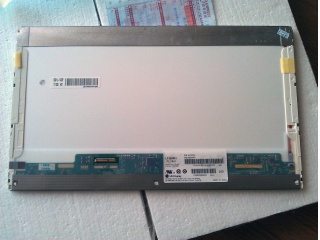

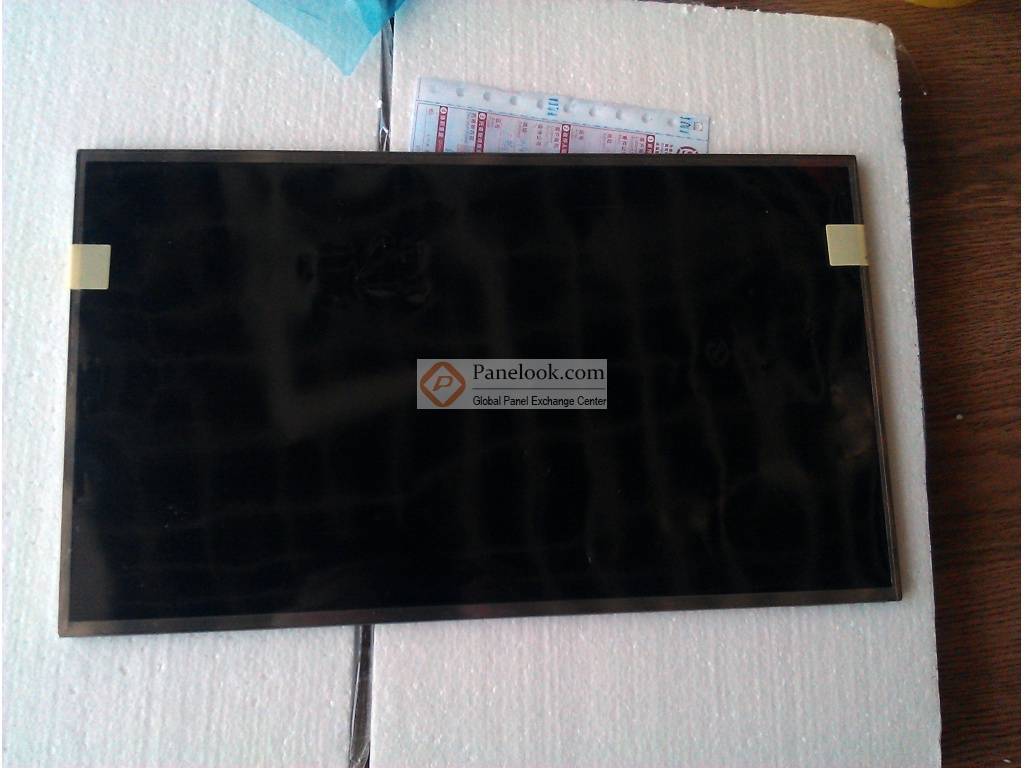

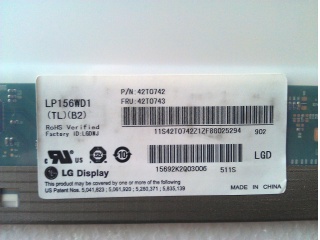

LP156WD1-TLB2 (别名: LP156WD1 (TL)(B2)) (产品代码: LEN40B1)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2009年10月12日发布的版本号为Ver1.0的产品规格书，LP156WD1-TLB2显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为349.8×197.1 (宽×高) mm，外观尺寸为359.3×209.5 (宽×高)×5.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重450/470g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP156WD1-TLB2采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP156WD1-TLB2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP156WD1-TLB2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前LP156WD1-TLB2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2025年04月01日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， for Lenovo P/N:42T0742, FRU:42T0743等特征，此型号推荐使用于笔记本。
