| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 奇美 (CMO) |
| 15.6英寸 |
| 1600(RGB)×900, HD+, 16:9 |
| 344.16×193.59 mm (H×V) |
| 440/455g (Typ.Max.) |
| 220 cd/m² (Typ.) |
| 6 o'clock |
70/70/60/60 (Typ.)(CR≥10)  |
| 262K, 56% NTSC |
| 厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
N156O6-L01  10个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 359.3×209.5×5.5 mm (H×V×D) | |
| 雾面，Hard coating (3H) | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 3/5 (Typ.)(Tr/Td) ms | |
| |
|
| 10S6P WLED, 15K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (2 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N156O6-L01规格书 | Ver3.0 | English | 1.3 M | 34 | 2009-9-16 | ||
|
|
N156O6-L01规格书 | Ver2.0 | English | 1 M | 30 | 2009-4-28 | ||
|
|
N156O6-L01规格书 | Ver3.4 | English | 1.1 M | 33 | 2009-12-8 | 最新 | |
|
|
N156O6-L01规格书 | Ver0.0 | English | 1002.5 K | 29 | 2009-1-13 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
Notebook Series | VIP会员可看 |
VIP会员可看 | A Grade | 20100915 | 2010-9-15 | IIS下载 |
|
N156 series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2010-4-28 | IIS下载 |
|
N156 series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2009-2-24 | IIS下载 |
|
Notebook Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2008-9-1 | IIS下载 |
|
Notebook Series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2008-9-1 | IIS下载 |

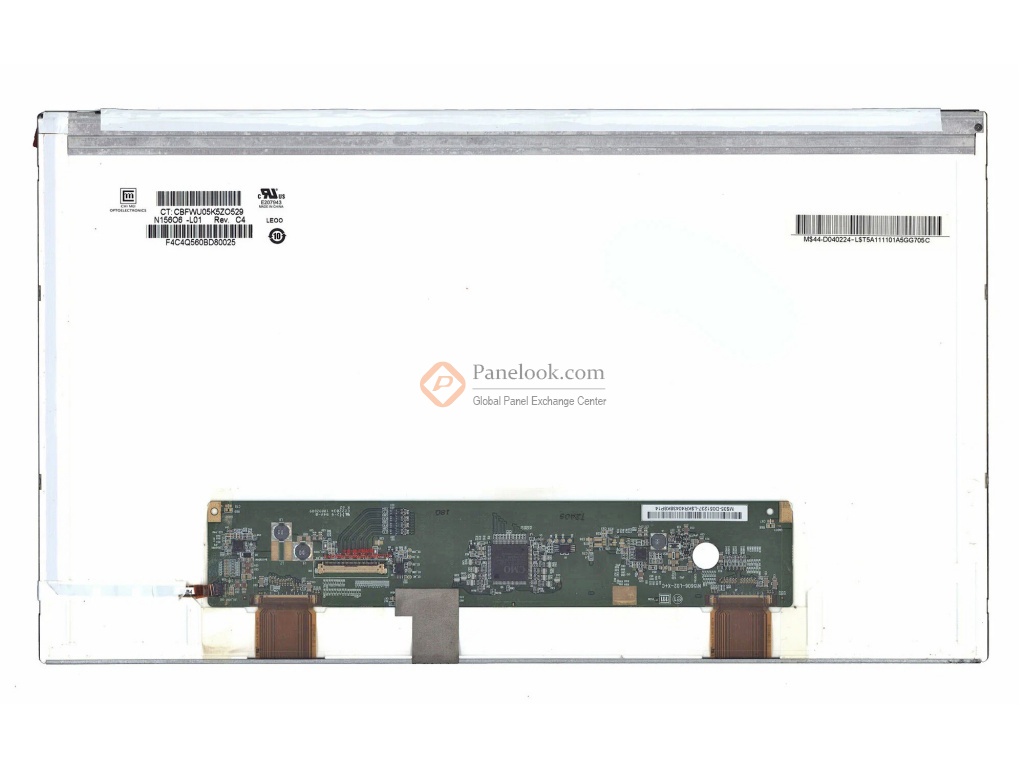

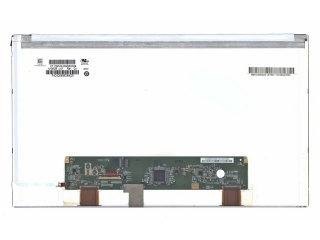

奇美 (CMO) 推出的N156O6-L01 (产品代码: CMO1595)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前N156O6-L01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月16日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。根据奇美 (CMO)于2009年12月8日发布的版本号为Ver3.4的产品规格书，N156O6-L01显示分辨率为1600(RGB)×900 (HD+)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为348.76×197.19 (宽×高) mm，外观尺寸为359.3(宽)×209.5(高)×5.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重440/455g (Typ.Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156O6-L01采用了LVDS (2 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156O6-L01液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N156O6-L01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
