矩形
- 显示区域
- 115.2(H)×86.4(V) mm
- 外观尺寸
- 154.6(H)×114.8(V)×8.8(D) mm
- 面板重量
- 200g (Typ.)
- 表面处理
- -
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 18:1 (Typ.) (TM)
- 可视角度
- 25/25/10/20 (Typ.)(CR≥4)
- 工作模式
- STN，黑白模-负显，透射式
- 视角方向
- -
- 反应时间
- 190/150 (Typ.)(Tr/Td) ms
- 显示颜色
- 单色
- 面板应用
-
- 工作频率
- 75Hz
- 触摸屏
- 无触摸
- 功率消耗
-
1.728W (Typ.)
- 光源类型
- 1 pcs CCFL, 25K小时, 无驱动
- 信号接口
-
Parallel Data (1ch, 4-bit) , 15 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 60 °C
夏普液晶模组LM057QB1T04规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM057QB1T04规格书 |
LC99X10 |
English |
3.6 M |
29 |
1999-10-20 |
最新 |
|
夏普液晶模组LM057QB1T04概况

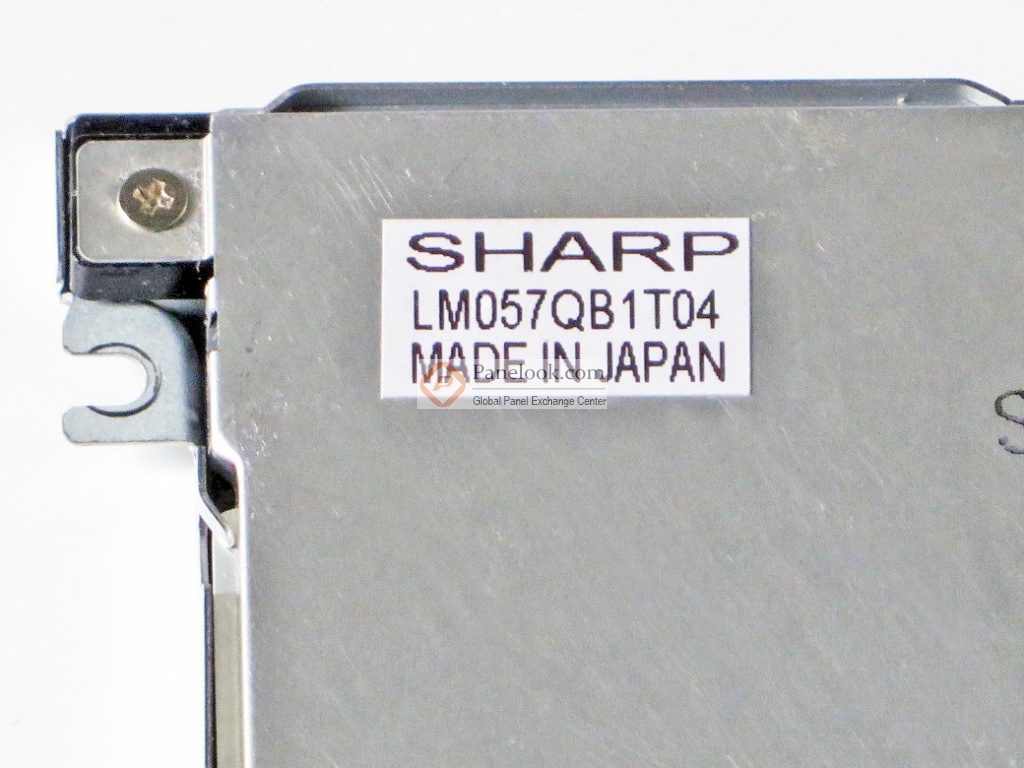

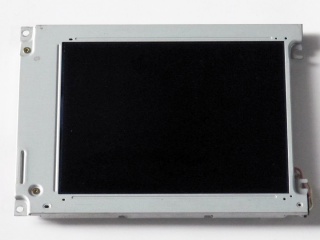

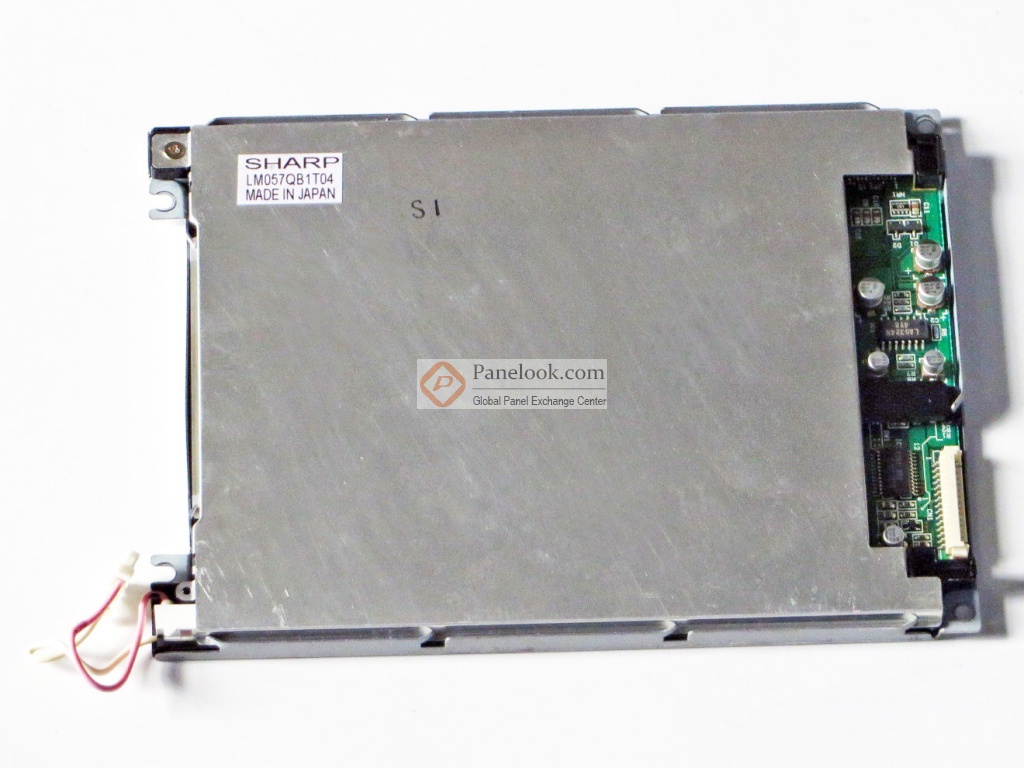

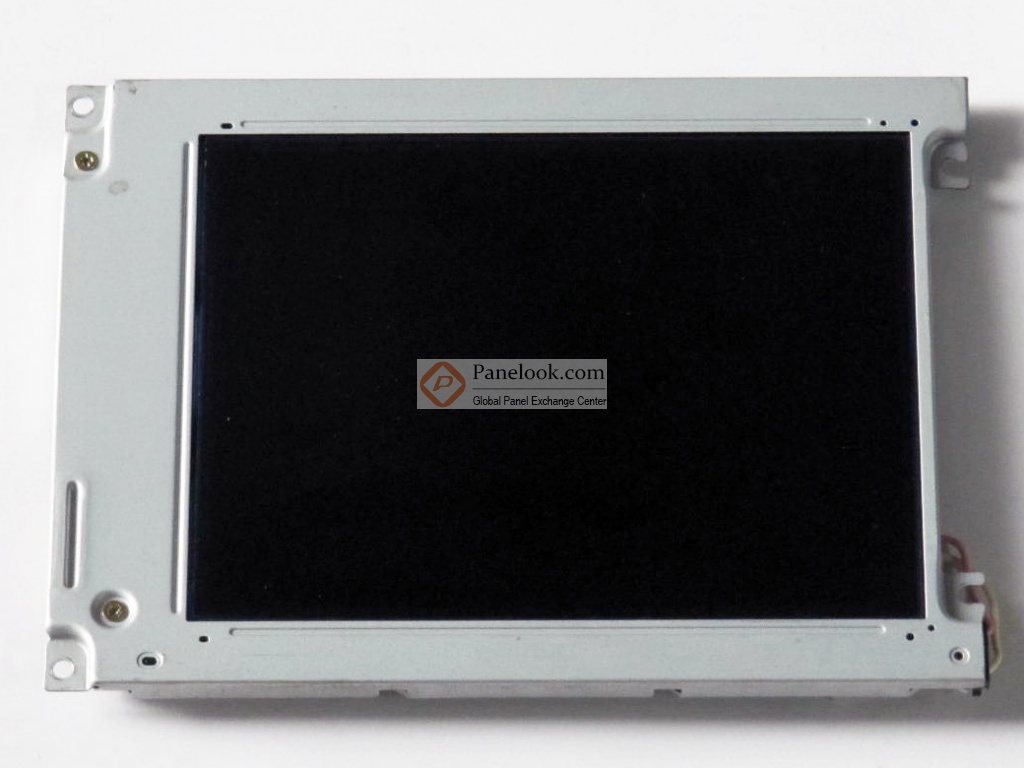

LM057QB1T04是夏普 (Sharp)推出的一款5.7吋FSTN-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。基于它的特征屏库推荐此型号应用于工业等产品。当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月11日对此型号首次建立参数，并于2019年08月23日对参数进行了最后更新。根据夏普 (Sharp)于1999年10月20日发布的版本号为LC99X10的产品规格书，LM057QB1T04显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为154.6(宽)×114.8(高)×8.8(厚) mm，可视尺寸为121.3(宽)×92.6(高) mm，产品净重200g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为25K小时，不含背光驱动。LM057QB1T04采用了Parallel Data (1ch, 4-bit)信号接口，总共15 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM057QB1T04的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
|
