矩形
- 显示区域
- 115.185(H)×86.385(V) mm
- 外观尺寸
- 167(H)×109(V)×10(D) mm
- 面板重量
- -
- 表面处理
- 雾面
- 面板亮度
- 140 cd/m² (Typ.)
- 对比度
- 25:1 (Typ.) (TM)
- 可视角度
- 40 (Typ.)(CR≥2, Φ2-Φ1)
- 工作模式
- STN，黑白模-负显，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 120/150 (Typ.)(Tr/Td)
- 显示颜色
- 单色
- 面板应用
-
- 工作频率
- 75Hz
- 触摸屏
- 无触摸
- 功率消耗
- -
- 光源类型
- 1 pcs CCFL, 无驱动
- 信号接口
- Parallel Data (1ch, 4-bit) , 14 pins , FPC
- 驱屏电压
- 3.3/5.0V (Typ.)(VDD)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
SP14Q002-A1 长期供应 贸易
 深圳市

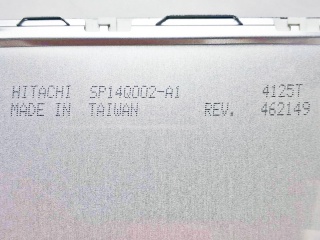

日立液晶模组SP14Q002-A1摘要
SP14Q002-A1是 日立 (HITACHI)推出的一款 5.7吋FSTN-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.2G (11.76 m/s²)。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于 工业等产品。根据屏库掌握的情报此产品于1999年Q1量产，于2014年Q2停产，当前生产状态为已停产。目前此型号在屏库上有4条现货信息、2家供应商信息，交易氛围活跃。屏库于2012年12月18日对此型号首次建立参数，并于2018年08月22日对参数进行了最后更新。根据日立 (HITACHI)于2012年5月1日发布的版本号为Ver.7的产品规格书，SP14Q002-A1显示分辨率为 320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.185(宽)×86.385(高) mm，外观尺寸为167(宽)×109(高)×10(厚) mm，可视尺寸为122.0(宽)×92.0(高) mm，表面处理为雾面。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，不含背光驱动。SP14Q002-A1采用了Parallel Data (1ch, 4-bit)信号接口，总共14 pins，采用FPC连接，驱屏电压为3.3/5.0V (Typ.)(VDD)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于SP14Q002-A1的最新的生产状态信息和技术信息，屏库®建议您咨询日立 (HITACHI)。
|
