| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
SX14Q004规格书 | Ver.7 | English | 2 M | 28 | 2009-12-9 | 最新 | |
|
SX14Q004规格书 | Ver.4 | English | 761.4 K | 27 | 2006-11-2 | ||
|
|
SX14Q004规格书 | Ver.3 | English | 986.1 K | 27 | 2003-5-22 |

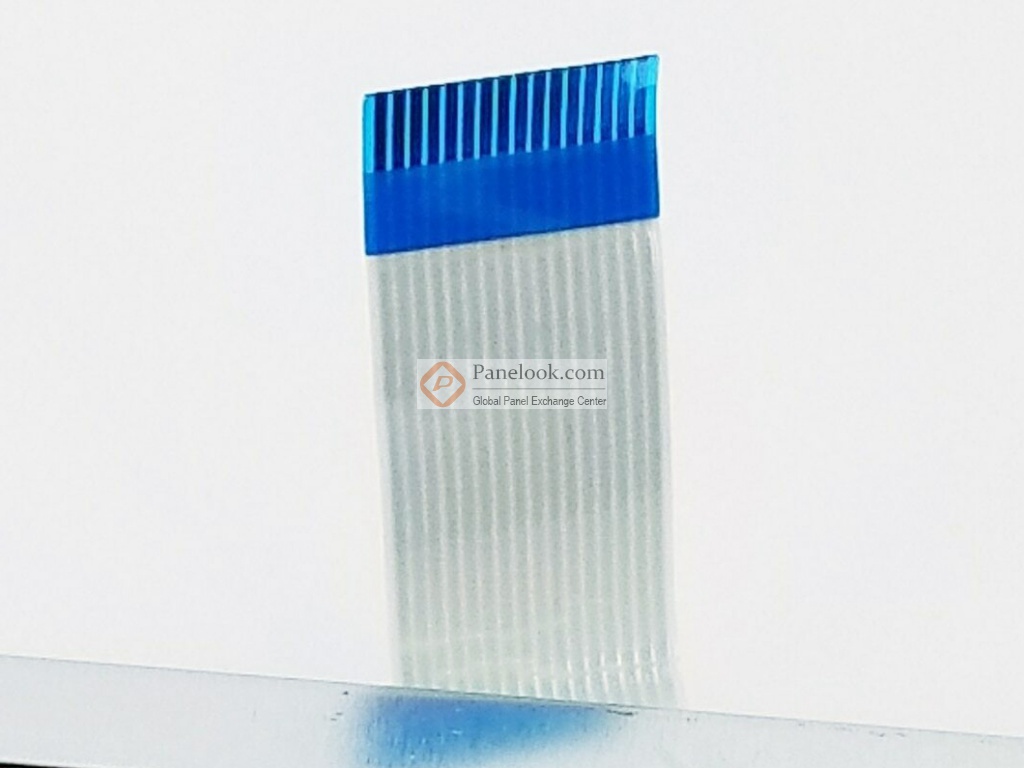

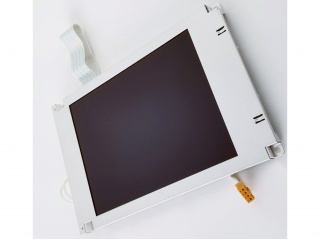

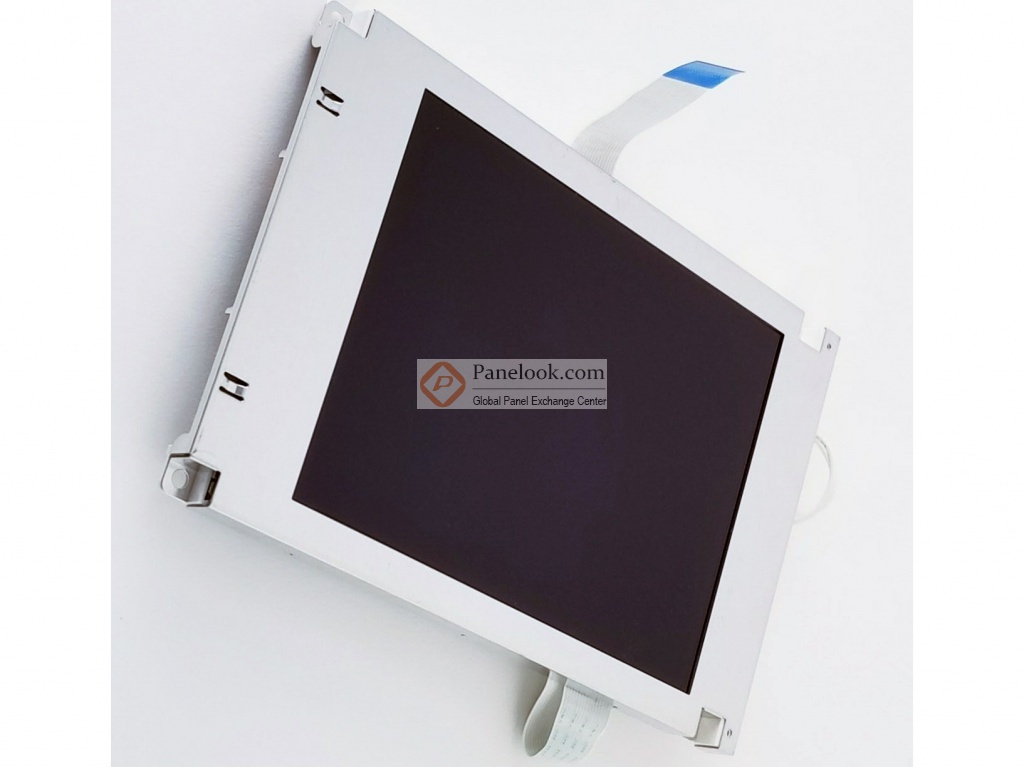

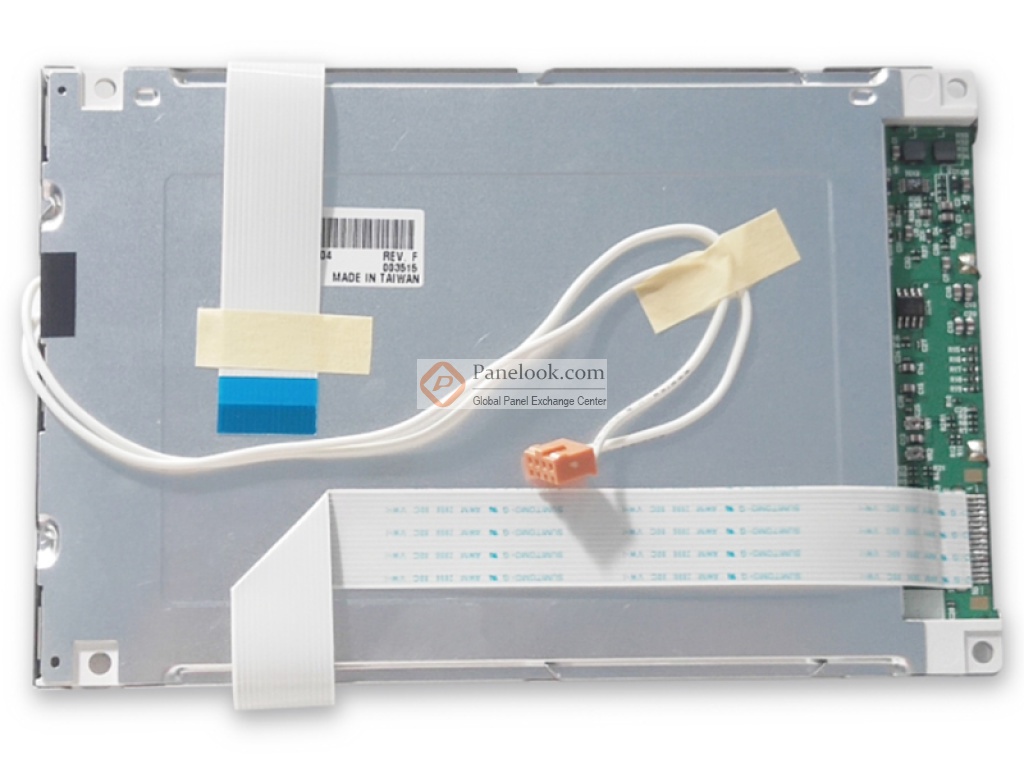

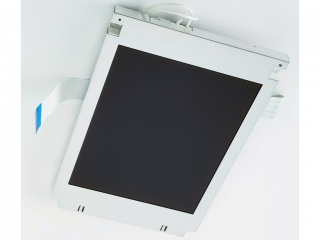

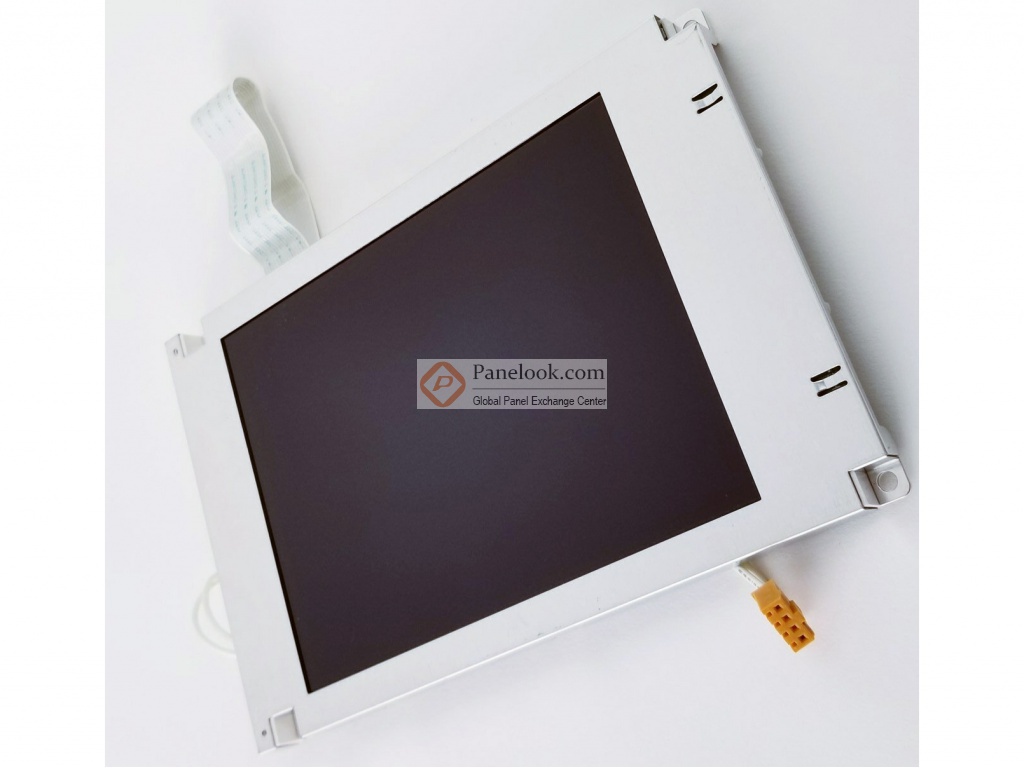

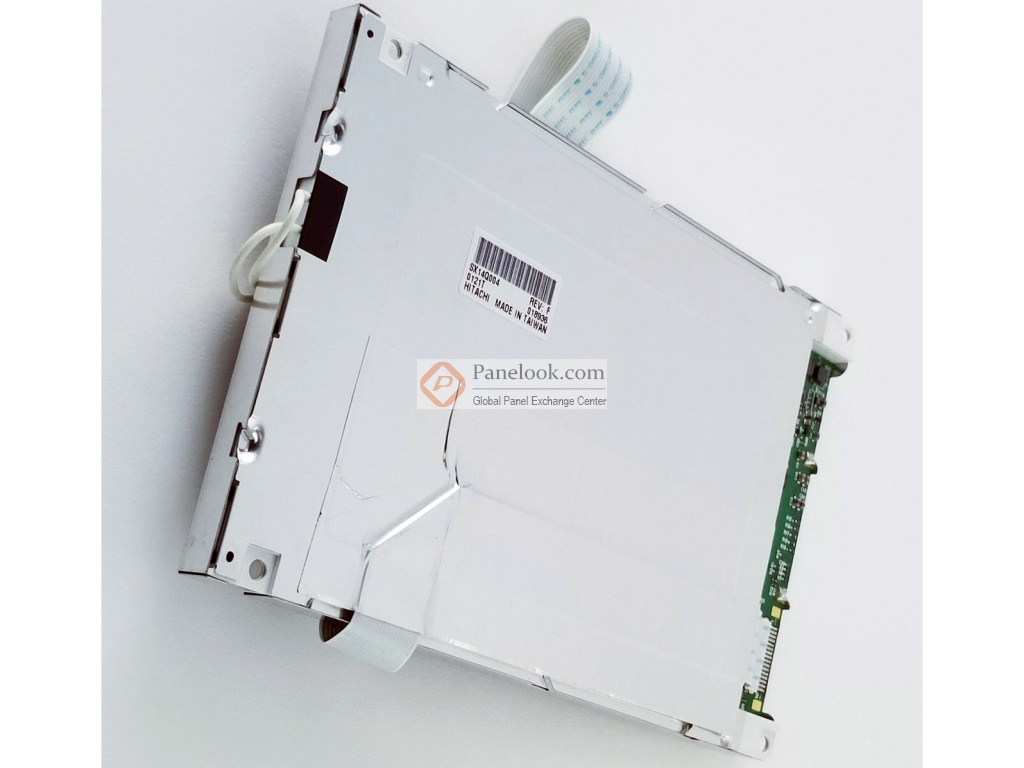

SX14Q004是高雄日立电子股份有限公司 (日立，HITACHI) 推出的一款采用CSTN-LCD技术的5.7英寸液晶模组产品，它装配有CCFL背光，无触摸。根据日立 (HITACHI)于2009年12月9日发布的版本号为Ver.7的产品规格书，SX14Q004显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为122.0×92.0 (宽×高) mm，外观尺寸为167×109 (宽×高)×9.2(厚) mm，产品净重190g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为50K小时。SX14Q004采用了Parallel Data (1ch, 8-bit)信号接口，总共16 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为70Hz。如果开发新产品想采用SX14Q004液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于SX14Q004的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2003年Q2量产，于2012年Q3停产，当前生产状态为已停产。目前SX14Q004在屏库上有4条现货信息、2家供应商信息，交易氛围活跃。屏库于2012年12月24日对此型号首次建立参数，并于2019年12月13日对参数进行了最后更新。它的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为1.2G (11.76 m/s²)。基于它寿命大于5万小时等特征，此型号推荐使用于工业。
