像素布局
矩形
显示区域 115.17(H)×86.37(V) mm外观尺寸 166(H)×109(V)×7.5(D) mm
面板亮度 150 cd/m² (Typ.)对比度 6:1 (Typ.) (TM)
可视角度 40/40/25/40 (Typ.)(CR≥2)  工作模式 STN，蓝模-负显，透射式
视角方向 -反应时间 190/210 (Typ.)(Tr/Td) ms
-
功率消耗
-
光源类型 1S6P WLED, 24K小时, 含LED驱动
工作频率 80Hz-
面板应用
- 信号接口
-
Parallel Data (1ch, 4-bit) , 12 pins , FPC
- 工作环境
- 工作温度 0 ~ 45 °C, 存储温度 -25 ~ 60 °C
夏普液晶模组LM057QB1T073规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM057QB1T073规格书 |
LCY-W07705A |
English |
521.9 K |
22 |
2007-8-23 |
最新 |
|
夏普液晶模组LM057QB1T073综述

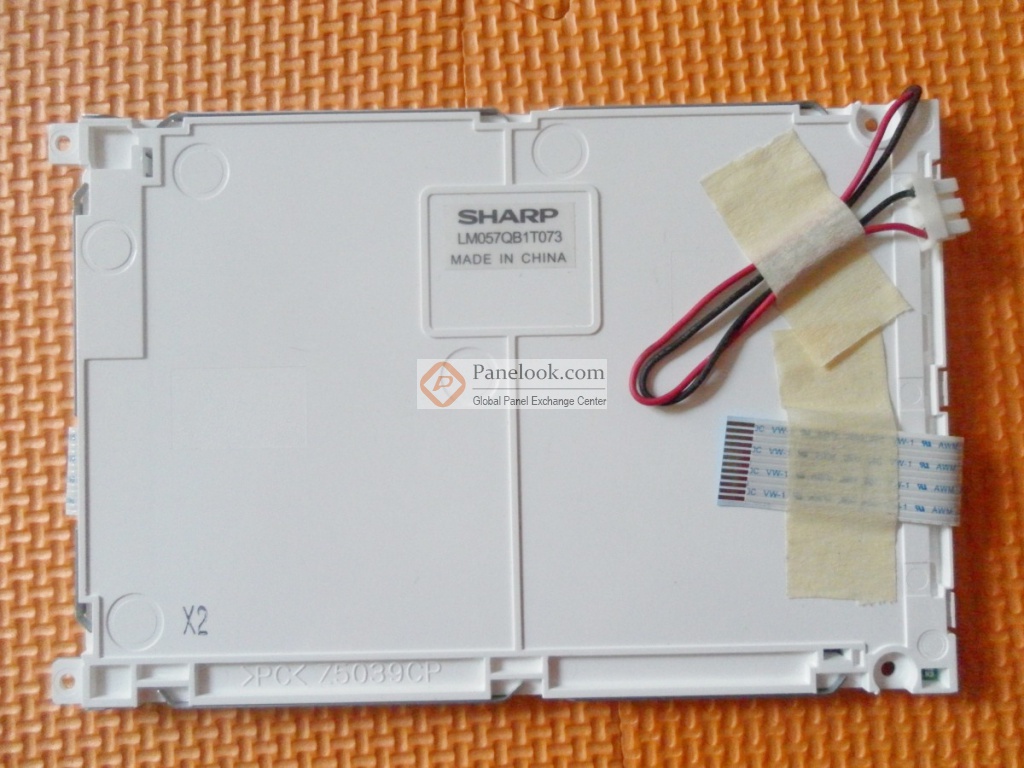

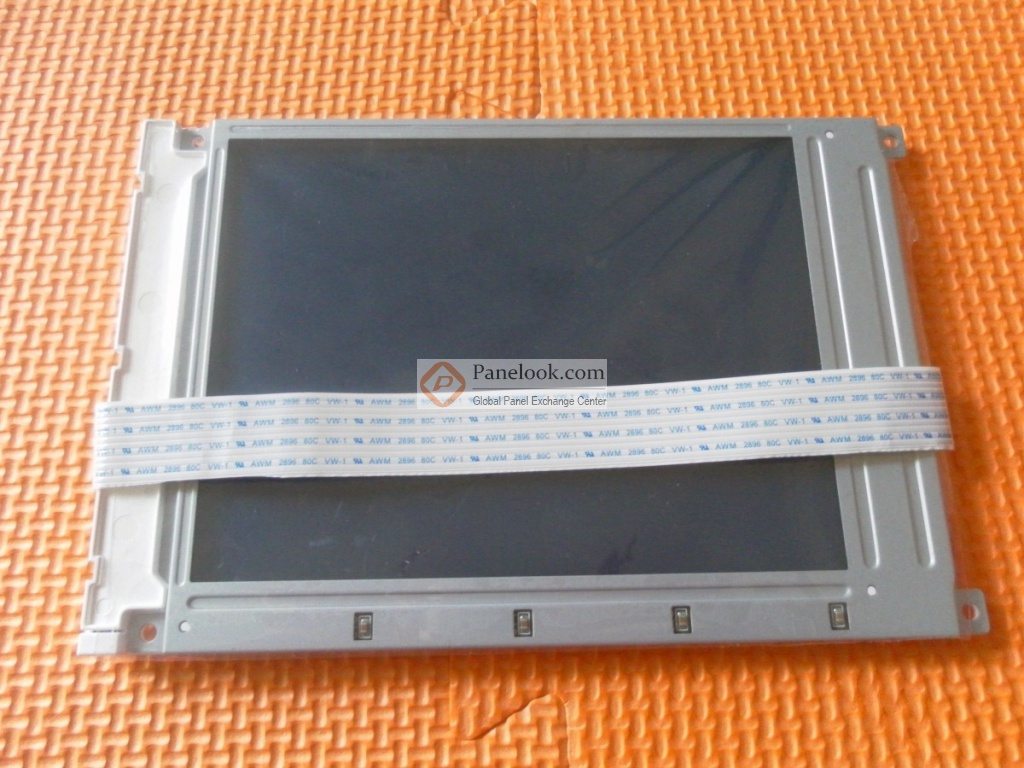

LM057QB1T073是夏普 (Sharp)推出的一款5.7吋STN-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 45°C，存储温度为 -25 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器， Dark bule。基于它的特征屏库推荐此型号应用于工业等产品。当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月11日对此型号首次建立参数，并于2023年09月04日对参数进行了最后更新。根据夏普 (Sharp)于2007年8月23日发布的版本号为LCY-W07705A的产品规格书，LM057QB1T073显示分辨率为320×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用矩形排列。它的显示区域尺寸为115.17(宽)×86.37(高) mm，外观尺寸为166(宽)×109(高)×7.5(厚) mm，可视尺寸为121.0(宽)×91.6(高) mm，产品净重160g (Typ.)。背光方面此产品采用了1S6P WLED发光的侧入式光源，光源的使用寿命为24K小时，含LED驱动。LM057QB1T073采用了Parallel Data (1ch, 4-bit)信号接口，总共12 pins，采用FPC连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为80Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM057QB1T073的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
|
