RGB垂直条状
- 显示区域
- 152.4(H)×91.44(V) mm
- 外观尺寸
- 165(H)×104(V)×5.3(D) mm
- 面板重量
- 115g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 220 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (TM)
- 可视角度
- 70/70/40/60 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 20 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 48% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 2.0W (Typ.)
- 光源类型
- WLED, 20K小时, 含LED驱动
- 信号接口
- TTL (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -40 ~ 95 °C, 耐振动性 2.9G (28.4 m/s²)

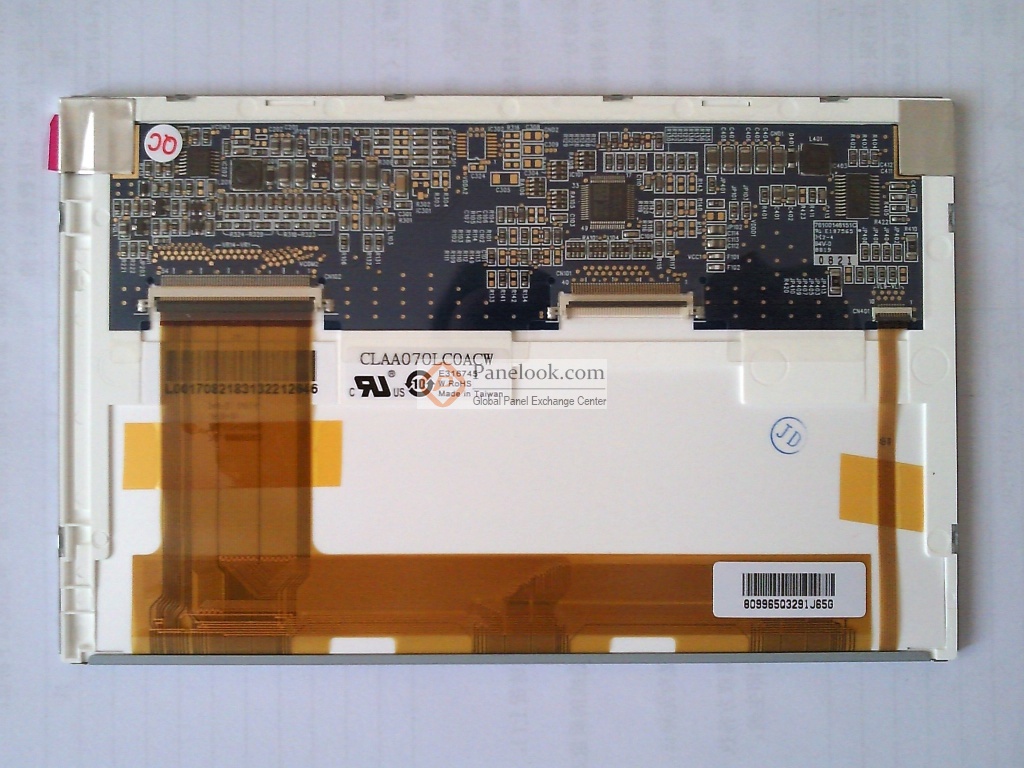

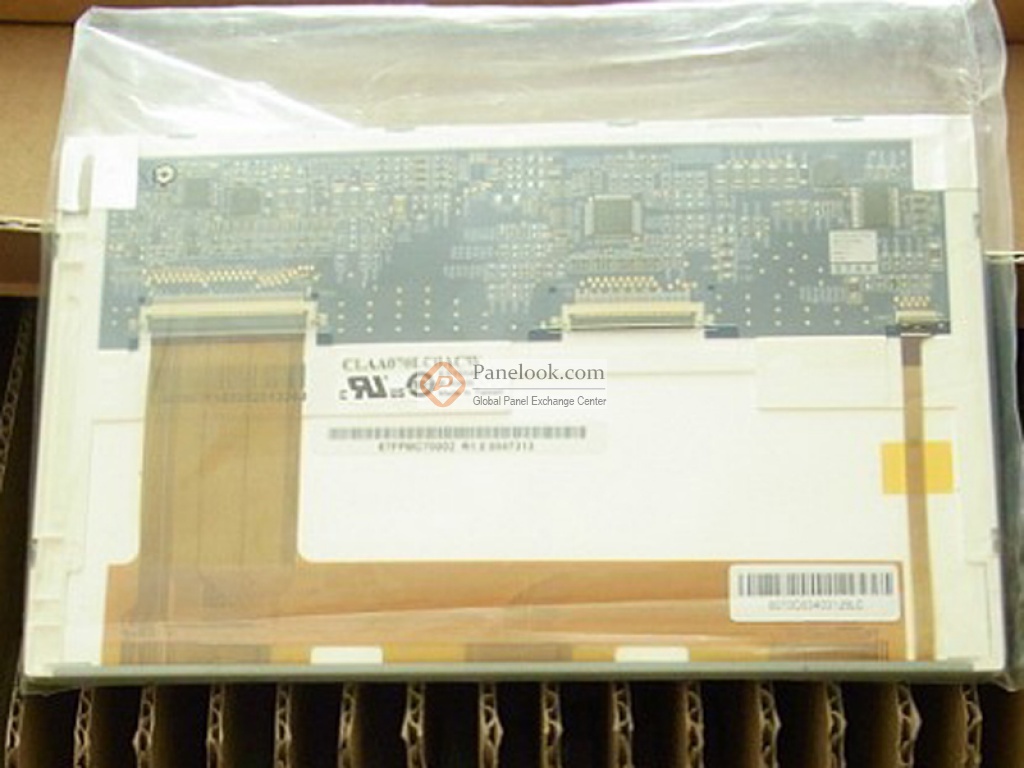

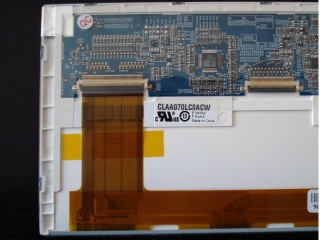

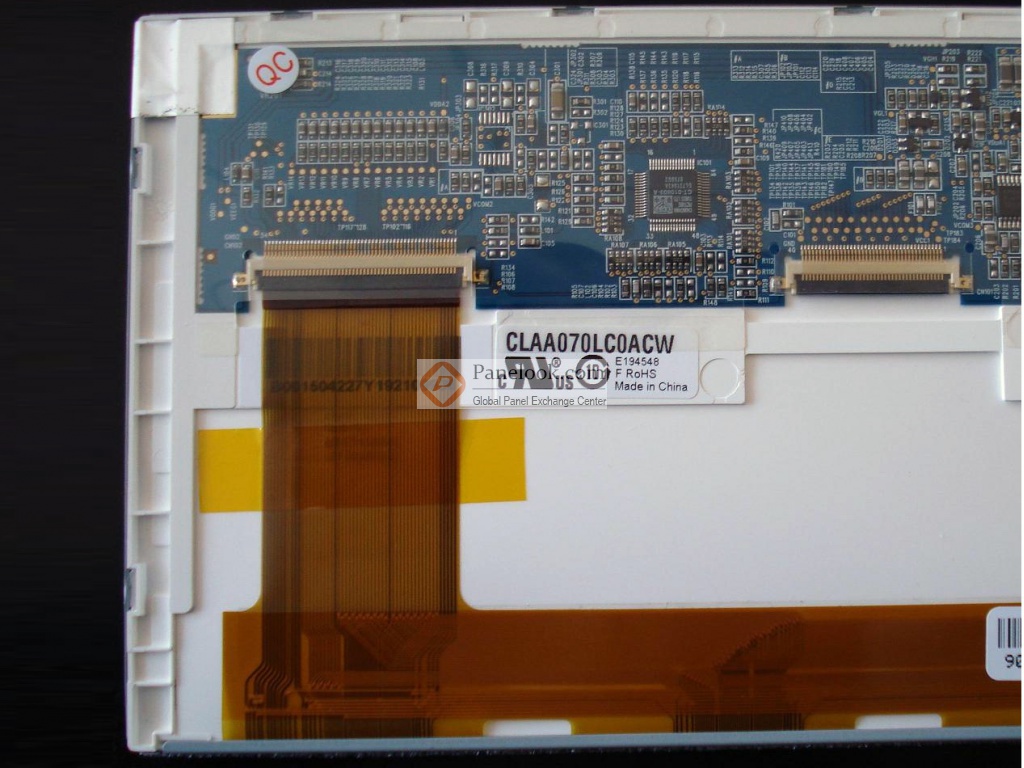

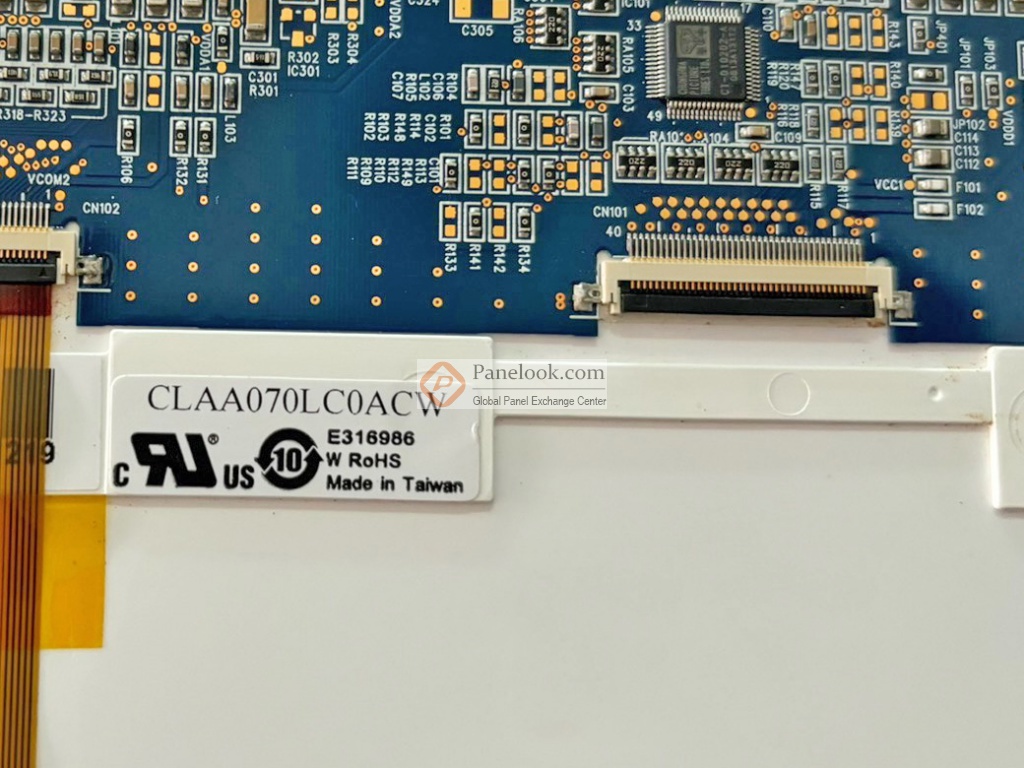

中华映管液晶模组CLAA070LC0ACW综述
中华映管 (CPT) 推出的CLAA070LC0ACW是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 宽温，3G抗震，白光LED背光，含LED驱动器，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 95°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于数码相框，便携式DVD，MP3 PMP。根据屏库掌握的情报此产品于2008年Q3量产，当前生产状态为已停产。目前CLAA070LC0ACW在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月12日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2009年4月20日发布的版本号为Ver.V1的产品规格书，CLAA070LC0ACW显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.4×94.44 (宽×高) mm，外观尺寸为165(宽)×104(高)×5.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重115g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，含LED驱动。CLAA070LC0ACW采用了TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA070LC0ACW液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA070LC0ACW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
