奇美液晶模组LW700AT9309主要参数

现货数量
7889片
长期卖家
19个
求购数量
暂无
生产状态
已停产

客户发样
2009,Q1
开始量产
2009,Q1
最后下单
2021,Q3
最后出货
2022,Q2

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
奇美 (Chimei Innolux)
面板型号
LW700AT9309 0个兼容型号

面板尺寸
7.0英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
800(RGB)×480, WVGA, 15:9
像素布局
RGB垂直条状

显示区域
152.4(H)×91.44(V) mm
外观尺寸
165(H)×104.44(V)×5.7(D) mm

面板重量
123±5g
表面处理
雾面

面板亮度
400 cd/m² (Typ.)
对比度
1000:1 (Typ.) (TM)

可视角度
70/70/60/70 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
25 (Typ.)(Tr+Td) ms

显示颜色
262K, 50% NTSC
触摸屏
无触摸

功率消耗
-
光源类型
3S8P WLED, 15K小时, 无驱动

工作频率
60Hz
面板应用

信号接口
TTL (1 ch, 6-bit) , 40 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共9条现货>>

奇美液晶模组LW700AT9309 VIP卖家现货

浙江沐泽电子科技有限公司

第7年

新屏原厂原包, 通用A级, 约95%无亮点

560片, 2片起售, 中国大陆仓

即刻交货

详情

TSS Service Center Co., Limited

第14年

扬润科技（深圳）有限公司

第5年

嘉亨（深圳）光电科技有限公司

第10年

深圳扬思成光电有限公司

第12年

深圳市缔弘电子有限公司

第4年

韦达（香港）集团有限公司

第12年

勁元企業有限公司

第1年

勁元企業有限公司

第1年

共19个供应商>>

奇美液晶模组LW700AT9309 VIP供应商

上海芯辉电子股份有限公司

第13年

LW700AT9309 长期供应贸易

上海市

深圳扬思成光电有限公司

第12年

LW700AT9309 长期供应贸易

深圳市

深圳市智必达科技有限公司

第11年

LW700AT9309 长期供应贸易

深圳市

德志科技有限公司

第9年

LW700AT9309 长期供应贸易

东莞市

深圳广开科技有限公司

第7年

LW700AT9309 长期供应贸易

深圳市

深圳市亿显国际科技有限公司

第6年

LW700AT9309 长期供应生产制造

深圳市

厦门炬垄森科技有限公司

第6年

LW700AT9309 长期供应贸易

厦门市

深圳鑫上柏科技有限公司

第5年

LW700AT9309 长期供应贸易

深圳市

深圳市缔弘电子有限公司

第4年

LW700AT9309 长期供应代理经销

深圳市

深圳市智达兴科技有限公司

第3年

LW700AT9309 长期供应生产制造

深圳市

查看更多供应商(2个)

奇美液晶模组LW700AT9309规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
LW700AT9309规格书	Final Ver.01	English	873.7 K	21	2022-8-15		付费下载
LW700AT9309规格书	Pre Ver.02	English	719.4 K	19	2022-4-26		付费下载
LW700AT9309规格书	Pre Ver.01	English	720.6 K	19	2022-3-22		付费下载
LW700AT9309规格书	Final Ver.02	English	839.9 K	21	2022-10-28	最新	付费下载
LW700AT9309规格书	Final Ver04	English	771.4 K	18	2017-1-23		付费下载
LW700AT9309规格书	Rev.04	English	1.1 M	18	2016-6-6		付费下载
LW700AT9309规格书	Rev.02	English	837.6 K	17	2010-4-29		付费下载
LW700AT9309规格书	Ver.03	English	1.3 M	17	2010-12-30		付费下载
LW700AT9309规格书	Rev.2.0	English	737.3 K	17	2009-9-1		会员下载
LW700AT9309规格书	Ver02	English	755.3 K	16	2009-4-6		立即下载
LW700AT9309规格书	Ver01	English	880.1 K	17	2009-3-9		立即下载

奇美液晶模组LW700AT9309变更通知

	文件类型	文件编号	原厂发布日期
	LW700AT9309产品停产通知单（EOL）	20210804	2021-8-4	下载文件

奇美液晶模组LW700AT9309验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010.XX.XX	IIS下载
CHI HSIN 5.0~8.4” Panel	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2009-8-1	IIS下载
CHI HSIN 5.0~8.4” Panel	VIP会员可看	VIP会员可看	A- Grade	Ver1.0	2009-8-1	IIS下载
CHI HSIN 5.0~8.3” Panel	VIP会员可看	VIP会员可看	A Grade	Ver1.0	2009-8-1	IIS下载
CHI HSIN 5.0~8.3” Panel	VIP会员可看	VIP会员可看	A Grade	Ver.01	2008-11-5	IIS下载
CHI HSIN 5.0~8.3” Panel	VIP会员可看	VIP会员可看	A Grade	Ver.02	2008-11-24	IIS下载

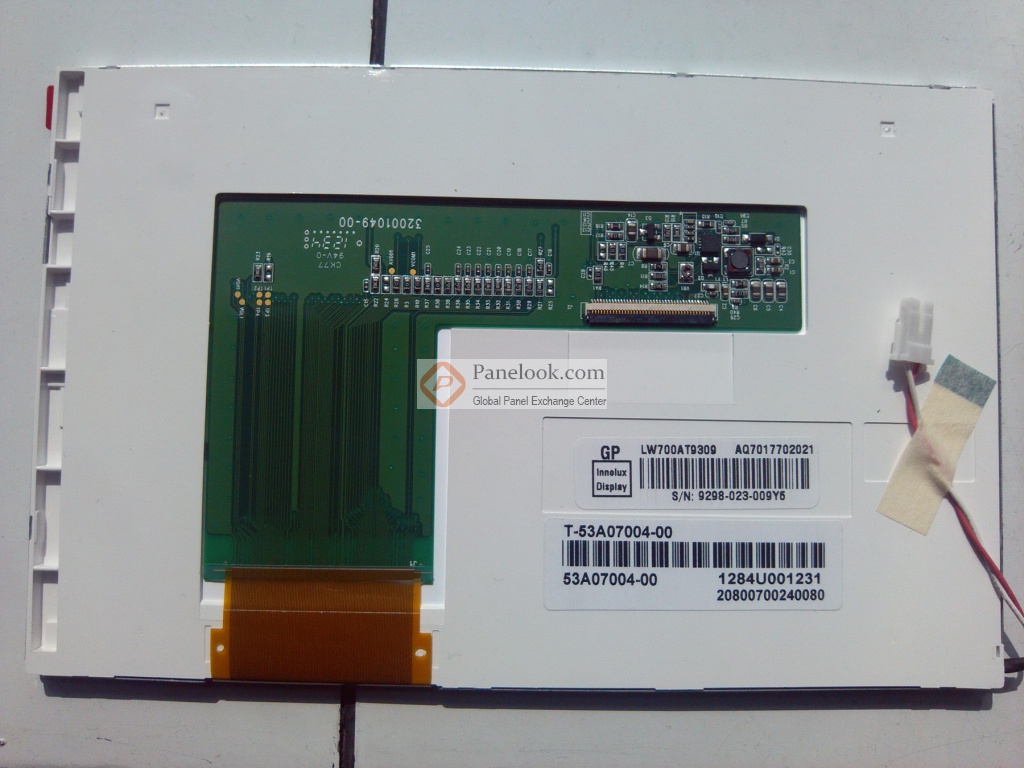

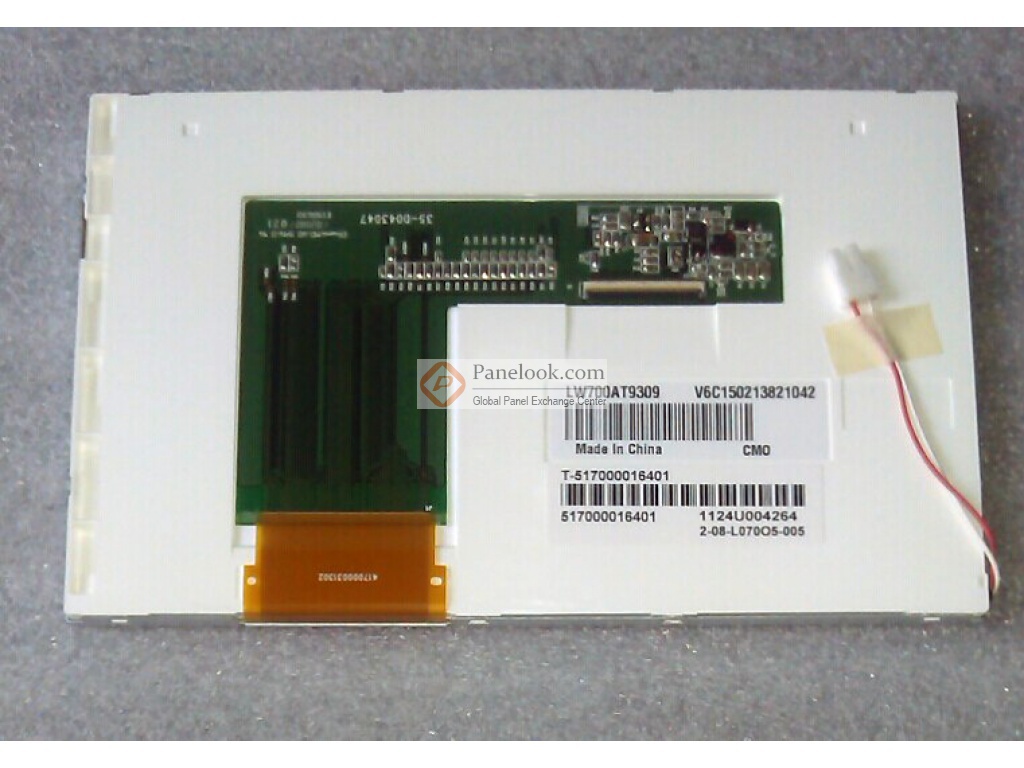

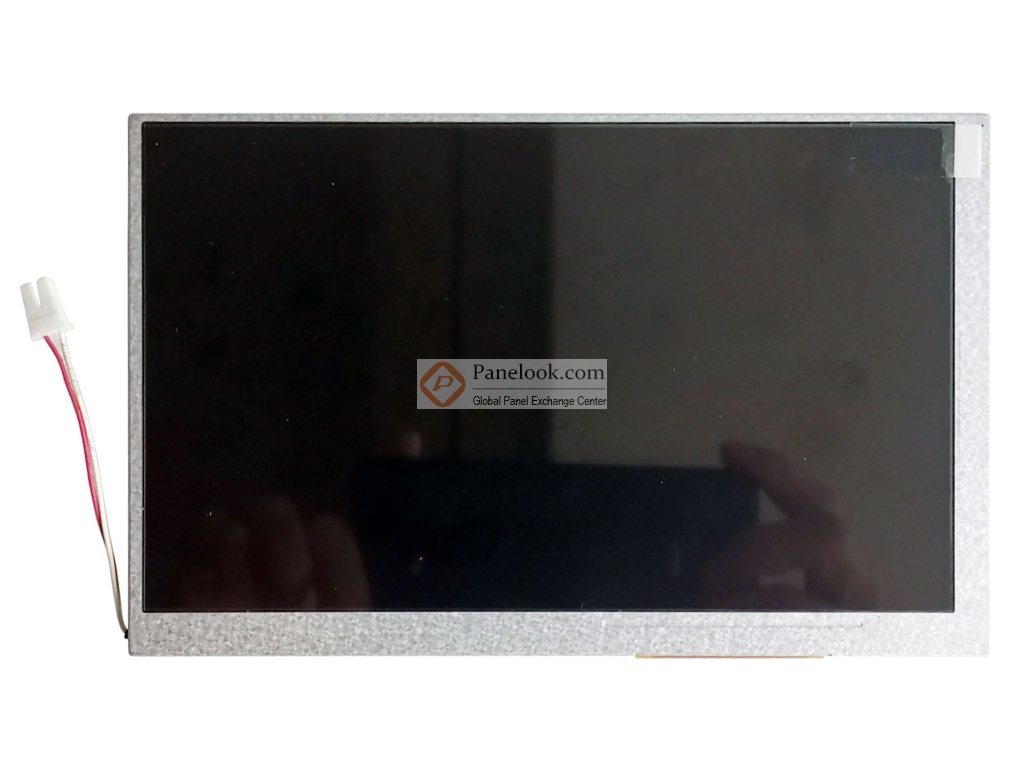

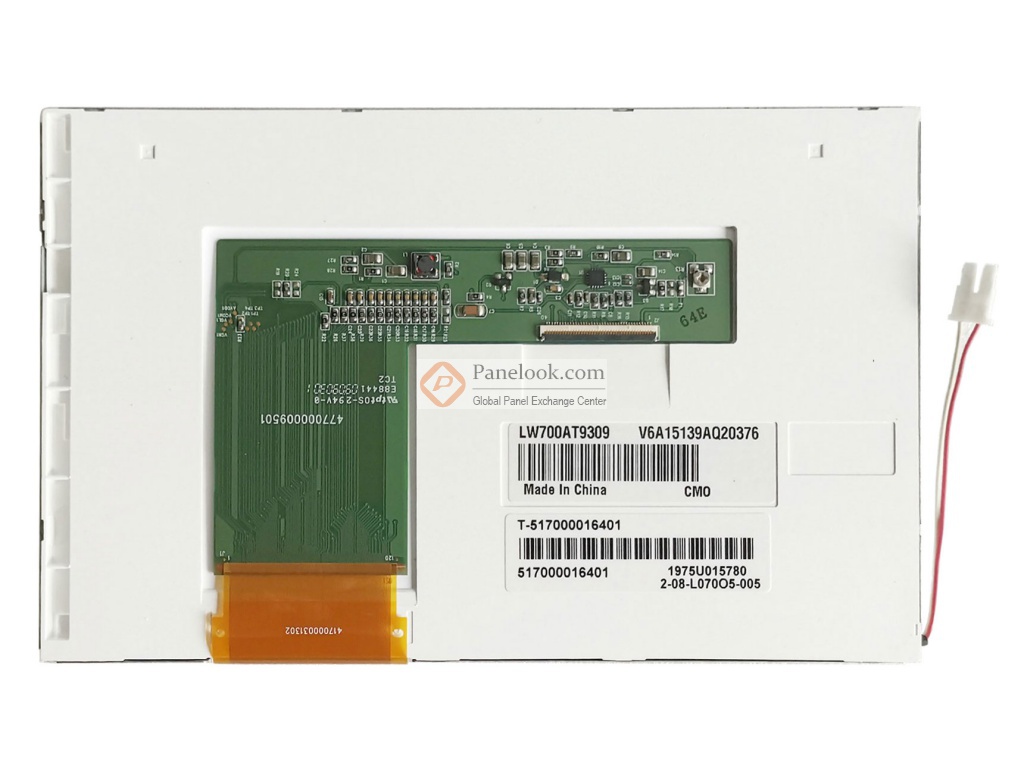

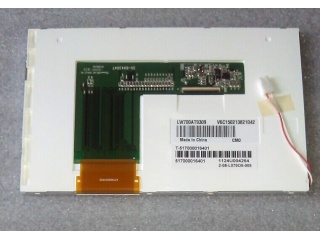

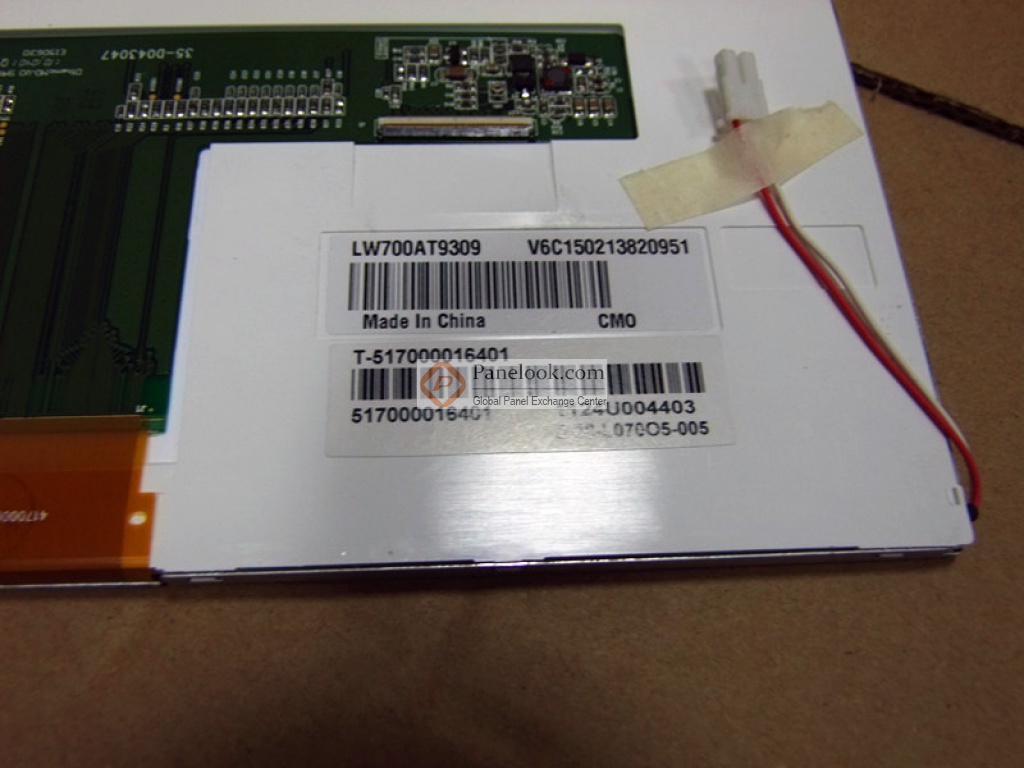

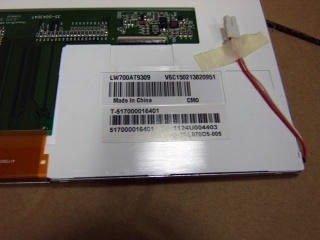

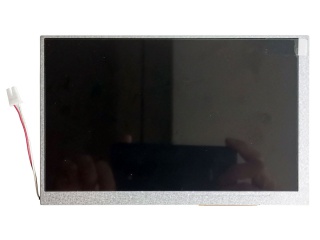

奇美液晶模组LW700AT9309图片

奇美液晶模组LW700AT9309综述

奇美 (Chimei Innolux) 推出的LW700AT9309是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，表面雾面， DE mode。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于数码相框，便携式DVD。本产品已邦定EK79713B + EK73202A驱动IC。根据屏库掌握的情报此产品于2009年Q1量产，于2022年Q2停产，当前生产状态为已停产。目前LW700AT9309在屏库上有9条现货信息、19家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2013年02月02日对此型号首次建立参数，并于2025年09月09日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2022年10月28日发布的版本号为Final Ver.02的产品规格书，LW700AT9309显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.30×94.30 (宽×高) mm，外观尺寸为165(宽)×104.44(高)×5.7(厚) mm，表面处理为雾面，产品净重123±5g。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。LW700AT9309采用了TTL (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LW700AT9309液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于LW700AT9309的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
