京瓷液晶模组TCG070WVLQAPNN-AN00概况-全球液晶屏交易中心-屏库

人气指数：14960 2022-07-01 06:18

京瓷液晶模组TCG070WVLQAPNN-AN00主要参数

现货数量
1958片
长期卖家
14个
求购数量
暂无
生产状态
量产中

客户发样
2011,Q3
开始量产
2011,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

京瓷 (Kyocera)

7.0英寸

800(RGB)×480, WVGA, 15:9

152.4(H)×91.44(V) mm

200g

350 cd/m² (Typ.)

85/85/85/85 (Typ.)(CR≥10)

全视角

262K, 51% NTSC

60Hz

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

TCG070WVLQAPNN-AN00
a-Si TFT-LCD, 液晶模组
RGB垂直条状
165(H)×104.4(V)×8.5(D) mm
雾面
500:1 (Typ.) (透射)
AWV，常黑显示，透射式
12/18 (Typ.)(Tr/Td) ms

无触摸
2 strings WLED, 100K小时, 无驱动

信号接口
驱屏电压
工作环境

Parallel RGB (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C

共6条现货>>

京瓷液晶模组TCG070WVLQAPNN-AN00 VIP卖家现货

浙江沐泽电子科技有限公司

第7年

新屏原厂原包, 通用A级, 约95%无亮点

120片, 2片起售, 中国大陆仓

即刻交货

详情

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

东莞银显光电有限公司

第5年

深圳市银基电子有限公司

第9年

深圳市科泰电子显示技术有限公司

第7年

上海彰峰电子科技有限公司

第9年

共14个供应商>>

京瓷液晶模组TCG070WVLQAPNN-AN00 VIP供应商

TSS Service Center Co., Limited

第14年

TCG070WVLQAPNN-AN00 长期供应贸易

中国香港

N&S Electronic Co., Limited香港常青电子有限公司

第11年

TCG070WVLQAPNN-AN00 长期供应贸易

中国香港

上海彰峰电子科技有限公司

第9年

TCG070WVLQAPNN-AN00 长期供应代理经销

上海市

WINNI (HK) ELECTRONIC CO., LIMITED

第9年

TCG070WVLQAPNN-AN00 长期供应贸易

中国香港

伊贝斯诚(香港)有限公司

第9年

TCG070WVLQAPNN-AN00 长期供应代理经销

深圳市

杭州旭虹科技有限公司

第9年

TCG070WVLQAPNN-AN00 长期供应贸易

杭州市

深圳市京米科技有限公司

第8年

TCG070WVLQAPNN-AN00 长期供应贸易

深圳市

香港熠泰电子有限公司

第8年

TCG070WVLQAPNN-AN00 长期供应贸易

深圳市

深圳市博锐森电子有限公司

第4年

TCG070WVLQAPNN-AN00 长期供应贸易

深圳市

深圳市悦为光电科技有限公司

第3年

TCG070WVLQAPNN-AN00 长期供应贸易

深圳市

查看更多供应商(1个)

京瓷液晶模组TCG070WVLQAPNN-AN00规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TCG070WVLQAPNN-AN00规格书	Rev.01	English	2.6 M	25	2014-10-28	最新	付费下载
	TCG070WVLQAPNN-AN00规格书	20111227	English	2.4 M	25	2011-12-27		会员下载

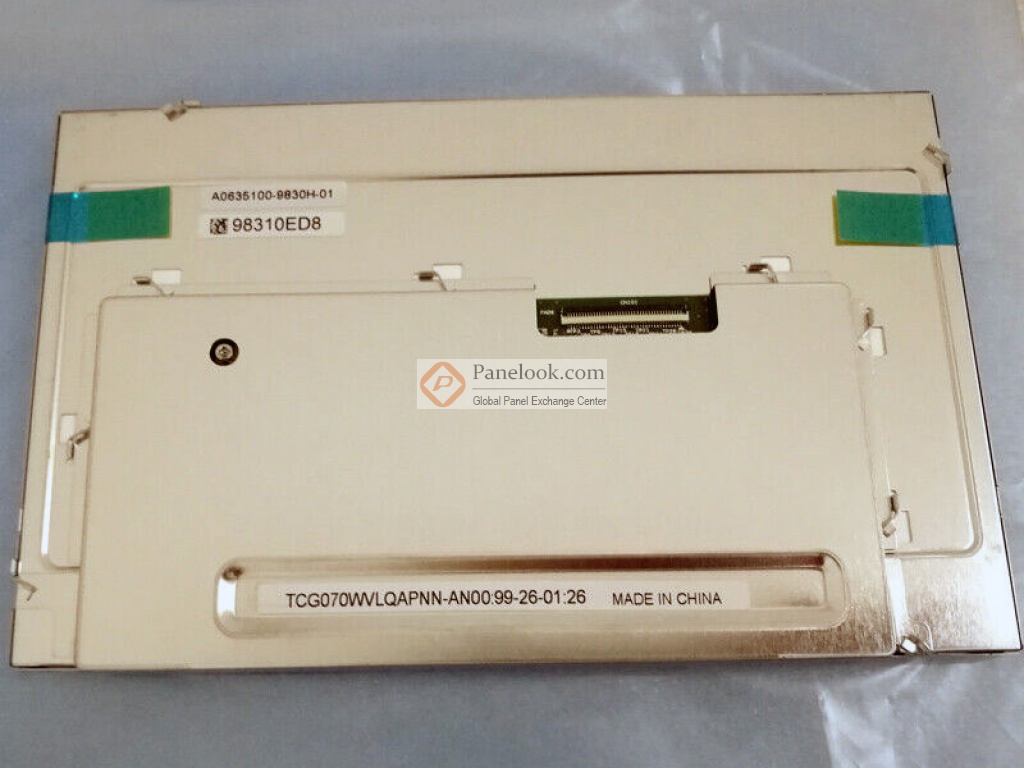

京瓷液晶模组TCG070WVLQAPNN-AN00图片

京瓷液晶模组TCG070WVLQAPNN-AN00综述

TCG070WVLQAPNN-AN00是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京瓷 (Kyocera)于2014年10月28日发布的版本号为Rev.01的产品规格书，TCG070WVLQAPNN-AN00显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为154.4×93.4 (宽×高) mm，外观尺寸为165×104.4 (宽×高)×8.5(厚) mm，表面处理为雾面，产品净重200g。背光方面此产品采用了2 strings WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。TCG070WVLQAPNN-AN00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TCG070WVLQAPNN-AN00液晶模组，屏库®建议您向京瓷 (Kyocera)或其代理商了解关于TCG070WVLQAPNN-AN00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为量产中。目前TCG070WVLQAPNN-AN00在屏库上有6条现货信息、14家供应商信息，交易氛围十分活跃。屏库于2013年02月05日对此型号首次建立参数，并于2022年07月01日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于10万小时，180度翻转显示，表面雾面等特征，此型号推荐使用于工业。
