| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 京瓷 (Kyocera) |
| 7.0英寸 |
| 800(RGB)×480, WVGA, 15:9 |
| 152.4(H)×91.44(V) mm |
| 195g (Typ.) |
| 350 cd/m² (Typ.) |
80/80/60/80 (Typ.)(CR≥10)  |
| 12 o'clock |
| 262K, 49% NTSC |
| - |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| TCG070WVLPAANN-AN00 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 165(H)×104.4(V)×8.5(D) mm | |
| 雾面 | |
| 1000:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 5/25 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 2 strings WLED, 70K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel RGB (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 70 °C, 存储温度: -25 ~ 80 °C |
中国香港
中国香港
上海市
深圳市
中国香港
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TCG070WVLPAANN-AN00规格书 | Rev.01 | English | 841.9 K | 24 | 2011-5-10 | 最新 | |
|
TCG070WVLPAANN-AN00规格书 | 20110405 | English | 841.7 K | 24 | 2011-4-5 |

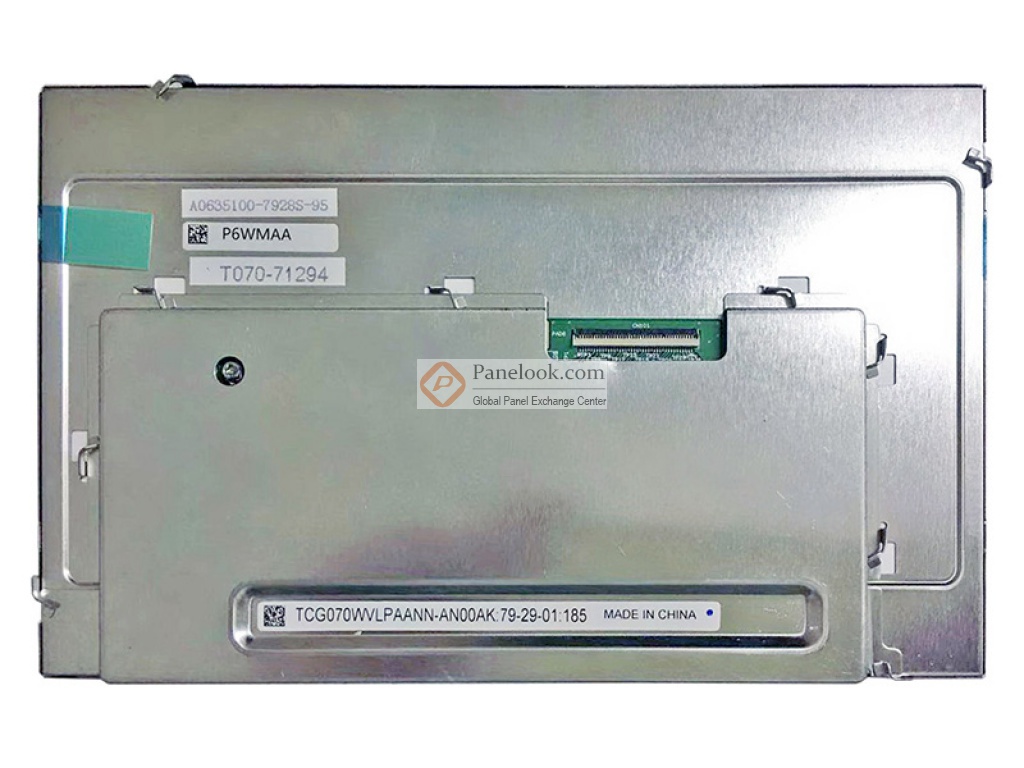

TCG070WVLPAANN-AN00是京瓷 (Kyocera)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -25 ~ 80°C。它的典型特征屏库总结为: 白光LED背光，寿命大于7万小时，180度翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为量产中。目前此型号在屏库上有5条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2012年04月01日对此型号首次建立参数，并于2022年05月11日对参数进行了最后更新。根据京瓷 (Kyocera)于2010年5月10日发布的版本号为Rev.01的产品规格书，TCG070WVLPAANN-AN00显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4(宽)×91.44(高) mm，外观尺寸为165(宽)×104.4(高)×8.5(厚) mm，可视尺寸为154.4(宽)×93.4(高) mm，表面处理为雾面，产品净重195g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源，光源的使用寿命为70K小时，不含背光驱动。TCG070WVLPAANN-AN00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TCG070WVLPAANN-AN00的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
