AT070TN83 V.1

别名:AT070TN83 V1

白光LED背光, 含LED驱动器, 上/下,左/右翻转显示, 表面雾面  (SYNC & DE mode, 2 in 1 Connector)
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数:121199 2025-01-10 08:38

群创液晶模组AT070TN83 V.1主要参数

  • 群创液晶模组AT070TN83 V.1
  • 群创液晶模组AT070TN83 V.1
  • 群创液晶模组AT070TN83 V.1
  • 天马、京瓷、夏普、和辉等经销商
    • 现货数量
      68243
    • 长期卖家
      60
    • 求购数量
      暂无
    • 生产状态
      量产中
    • 客户发样
      2007,Q4
    • 开始量产
      2007,Q4
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考,请与原厂或代理商确认。
    • 白光LED背光
    • 含LED驱动器
    • 上/下,左/右翻转显示
    • 表面雾面
    品牌 群创 (Innolux) 型号名称 AT070TN83 V.1 兼容型号 1个兼容型号
    屏幕尺寸 7.0英寸 面板类型 a-Si TFT-LCD, 液晶模组
    分辨率 800(RGB)×480, WVGA, 15:9 像素布局 RGB垂直条状
    显示区域 152.4×91.44 mm (H×V) 外观尺寸 165×104×5.8 mm (H×V×D)
    屏幕重量 113g (Typ.) 表面处理 雾面
    屏幕亮度 400 cd/m² (Typ.) 对比度 1000 : 1 (Typ.) [透射]
    最佳视向 6 o'clock 光学模式 TN,常白显示,透射式
    可视角度 70/70/50/70 (Typ.)(CR≥10) 响应速度 25 (Typ.)(Tr+Td) ms
    颜色数量 262K, 50% NTSC 适用于
    消耗功率 2.78W (Typ.) 背光类型 WLED, 20K小时, 含LED驱动
    刷新频率 60Hz 触摸功能 无触摸
    信号系统 TTL (1 ch, 6-bit) , 端子 , 40 pins
    供应电压 3.3V (Typ.)
    最大额定 存储温度 -30 ~ 80 °C    工作温度 -20 ~ 70 °C
    共35条现货>>

    群创液晶模组AT070TN83 V.1 VIP卖家现货

    共60个供应商>>

    群创液晶模组AT070TN83 V.1 VIP供应商

    中国大陆 上海芯辉电子股份有限公司 13
    AT070TN83 V.1 长期供应 贸易
    标上海市
    电话 QQ 微信
    中国大陆 深圳扬思成光电有限公司 12
    AT070TN83 V.1 长期供应 贸易
    标深圳市
    电话 QQ 微信
    中国大陆 韦达(香港)集团有限公司 12
    AT070TN83 V.1 长期供应 代理经销
    标厦门市
    电话 QQ 微信
    中国大陆 廣隆科技有限公司 12
    AT070TN83 V.1 长期供应 贸易
    标深圳市
    电话 QQ 微信
    中国大陆 深圳市智必达科技有限公司 11
    AT070TN83 V.1 长期供应 贸易
    标深圳市
    电话 QQ 微信
    中国大陆 深圳市鼎峰金科技有限公司 10
    AT070TN83 V.1 长期供应 贸易
    标深圳市
    电话 QQ 微信
    中国大陆 深圳市百升达电子科技有限公司 10
    AT070TN83 V.1 长期供应 贸易
    标深圳市
    电话 QQ 微信
    中国大陆 嘉亨(深圳)光电科技有限公司 10
    AT070TN83 V.1 长期供应 贸易
    标深圳市
    电话 QQ 微信
    中国大陆 德志科技有限公司 9
    AT070TN83 V.1 长期供应 贸易
    标东莞市
    电话 QQ 微信
    中国大陆 杭州立煌科技有限公司 9
    AT070TN83 V.1 长期供应 贸易
    标杭州市
    电话 QQ 微信

    群创液晶模组AT070TN83 V.1规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  AT070TN83 V.1规格书 Pre Ver0.1 English 837 K 21  2022-9-23
    有PDF  AT070TN83 V.1规格书 Final Ver.01 English 837.8 K 21  2022-12-1  最新
    有PDF  AT070TN83 V.1规格书 Final Ver.05 English 758.1 K 22  2020-10-19
    有PDF  AT070TN83 V.1规格书 Final Ver02 English 1.1 M 23  2008-11-20
    无PDF  AT070TN83 V.1规格书 Final Ver01 English 1.1 M 23  2007-5-11
    无PDF  AT070TN83 V.1规格书 Pre Ver02 English 962.2 K 23  2007-3-5
    有PDF  AT070TN83 V.1规格书 Final Ver01 English 1.1 M 23  2007-12-20
    无PDF  AT070TN83 V.1规格书 Pre Ver01 English 1.1 M 23  2007-10-31
    无PDF  AT070TN83 V.1规格书 Per Ver01 English 924.5 K 22  2006-12-5

    群创液晶模组AT070TN83 V.1验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF 5~10.4" CE & Tablet LCM VIP会员可看 VIP会员可看 A- Grade Ver1.0A  2014-4-8  IIS下载
    PDF 5.1~7.0” LCM VIP会员可看 VIP会员可看 A Grade Ver1.0B  2014-4-24  IIS下载
    PDF 7.0~12” TFT-LCM VIP会员可看 VIP会员可看 A Grade Ver.03  2011-12-27  IIS下载
    PDF 5.0~7.0” LCM VIP会员可看 VIP会员可看 A Grade Ver.03  2010.XX.XX  IIS下载
    PDF 5.0~7.0” LCM VIP会员可看 VIP会员可看 A Grade Ver.03  2010-8-3  IIS下载
    PDF 7.0” TFT-LCM VIP会员可看 VIP会员可看 A Grade Ver0.2  2009-9-4  IIS下载
    PDF 7.0” TFT-LCM VIP会员可看 VIP会员可看 A Grade Ver0.2    IIS下载

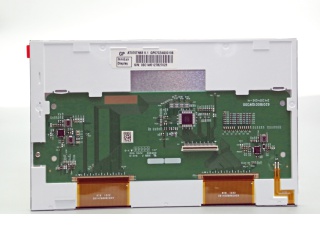

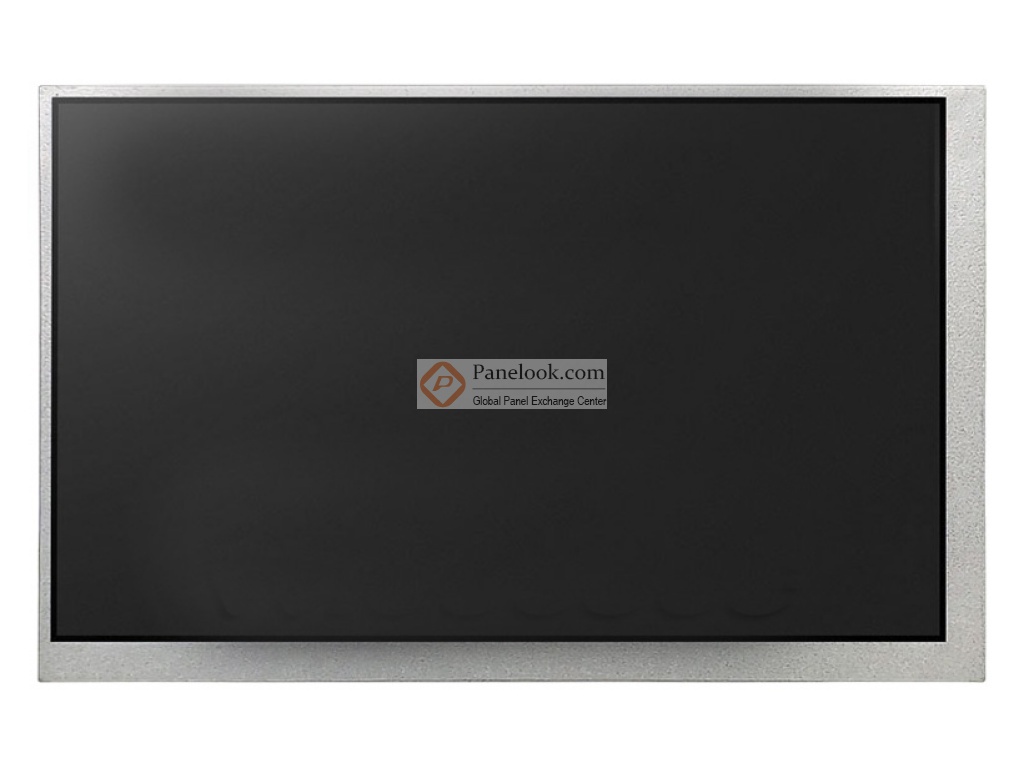

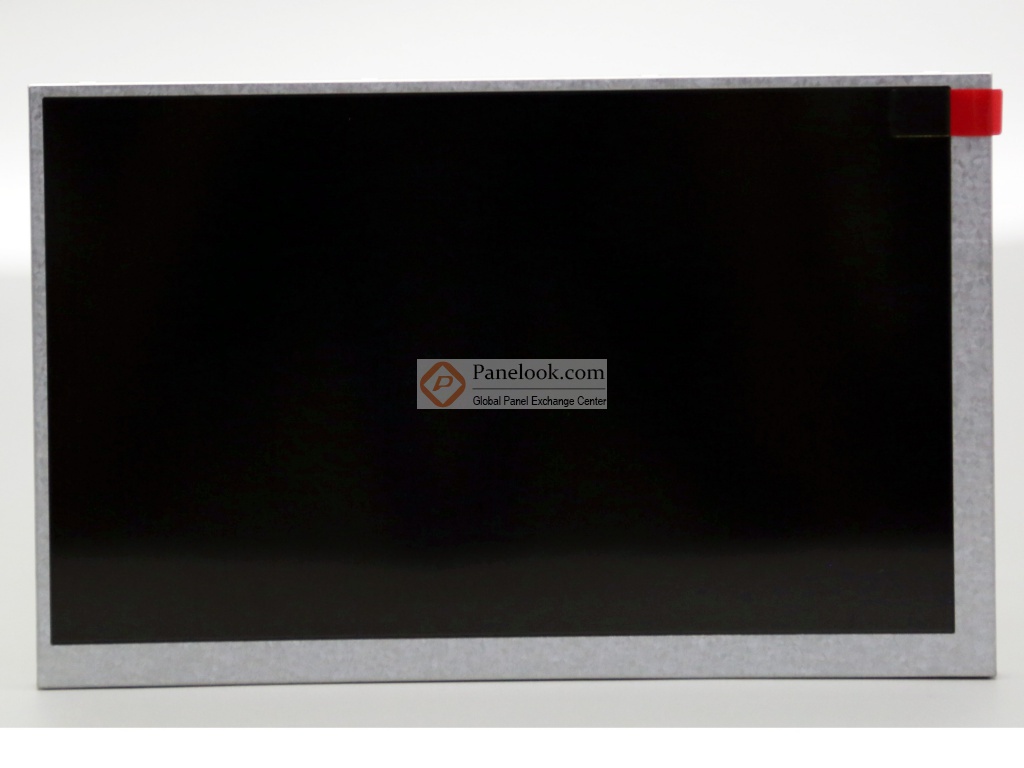

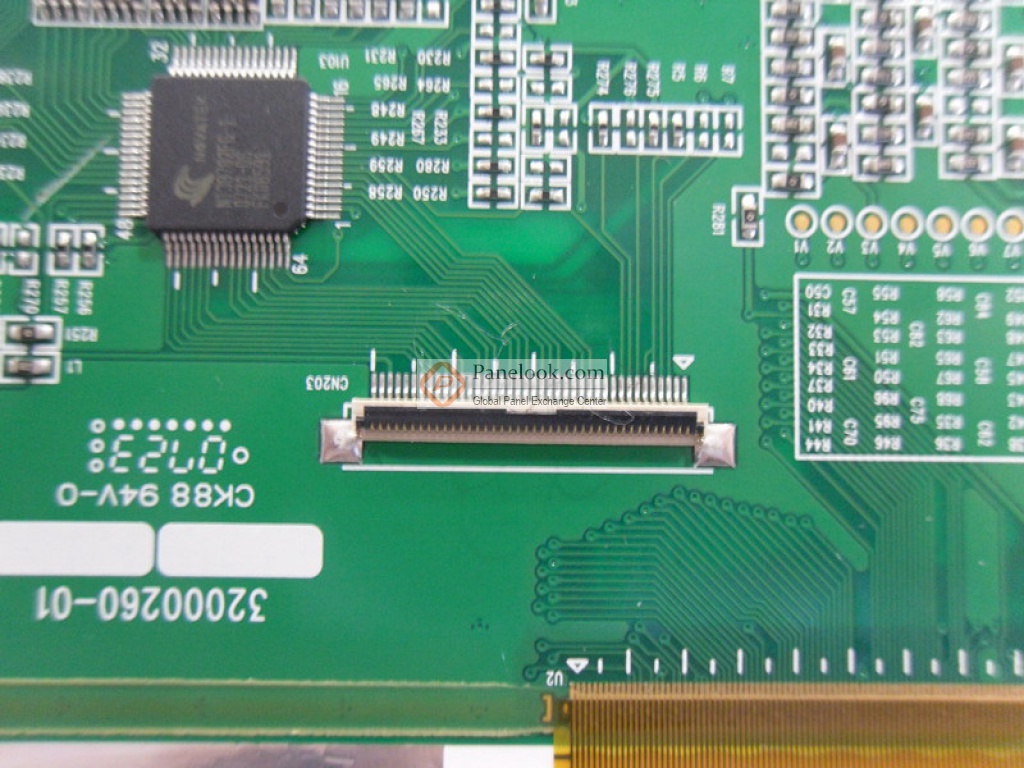

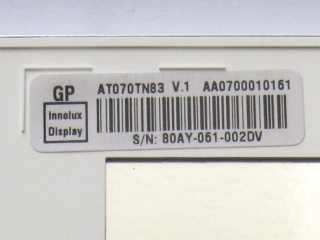

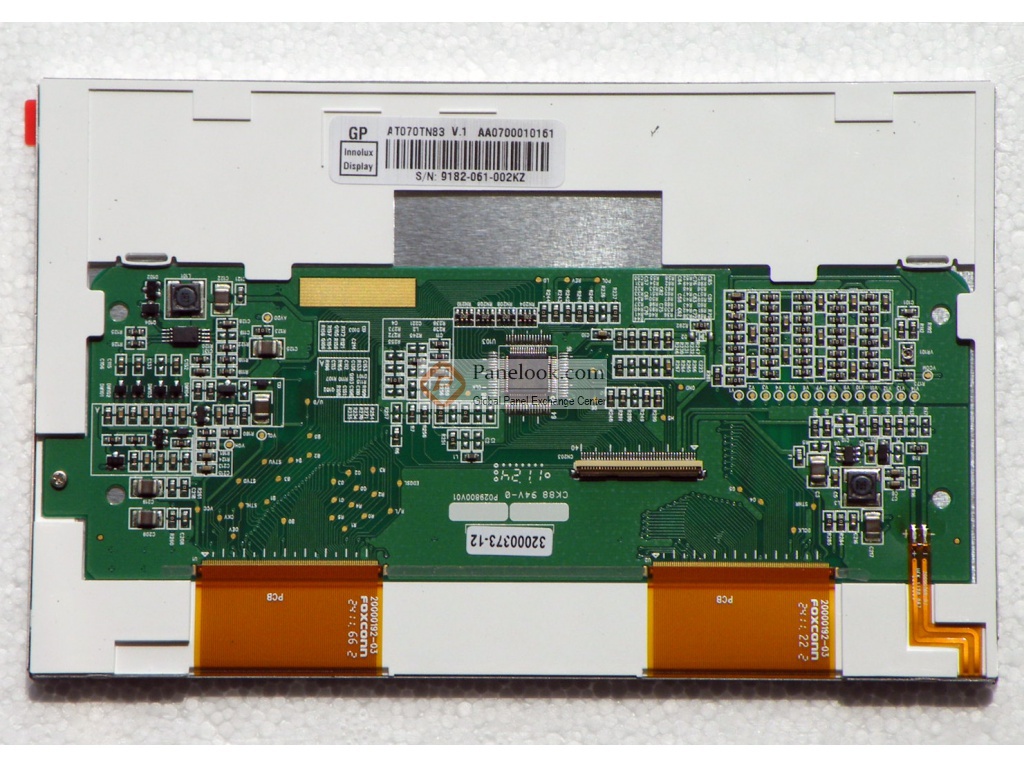

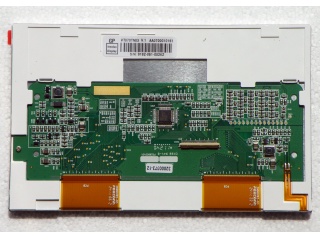

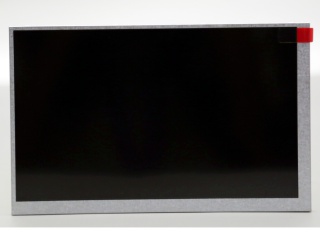

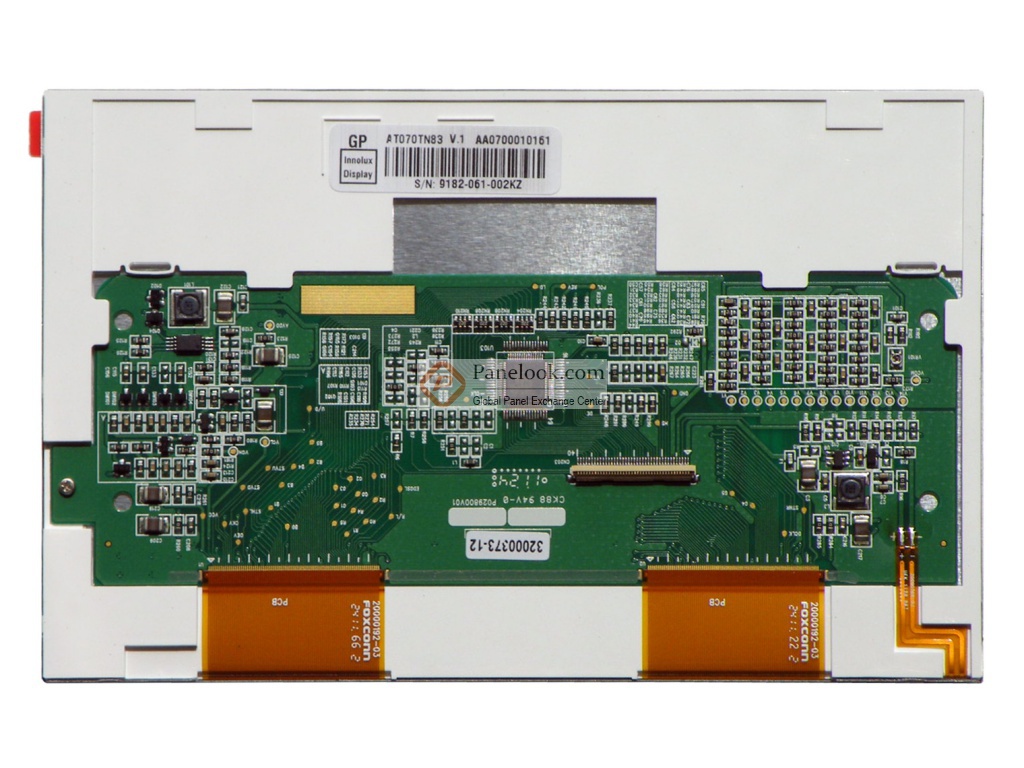

    群创液晶模组AT070TN83 V.1图片

    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片
    • AT070TN83 V.1图片

    群创液晶模组AT070TN83 V.1综述

    AT070TN83 V.1 (别名: AT070TN83 V1)是群创光电股份有限公司 (群创,Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品,它装配有WLED背光,含LED驱动背光驱动,无触摸。根据群创 (Innolux)于2022年12月1日发布的版本号为Final Ver.01的产品规格书,AT070TN83 V.1显示分辨率为800(RGB)×480 (WVGA),宽高比为15:9 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm,可视尺寸为155.3×94.3 (宽×高) mm,外观尺寸为165×104 (宽×高)×5.8(厚) mm,表面处理为雾面,产品净重113g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为20K小时,含LED驱动。AT070TN83 V.1采用了TTL (1 ch, 6-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT070TN83 V.1液晶模组,屏库®建议您向群创 (Innolux)或其代理商了解关于AT070TN83 V.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入,已尽力减少错误,但不能保证参数的完全正确。请以规格书为准!根据屏库掌握的情报此产品于2007年Q4量产,当前生产状态为量产中。目前AT070TN83 V.1在屏库上有35条现货信息、60家供应商信息,属于目前屏库市场交易的主力型号产品。屏库于2013年01月31日对此型号首次建立参数,并于2025年01月10日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C,耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光,含LED驱动器,上/下,左/右翻转显示,表面雾面, SYNC & DE mode, 2 in 1 Connector等特征,此型号推荐使用于数码相框便携式DVDMP3 PMP
    比较全部

    群创 AT070TN83系列型号

    (共6个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 AT070TN83 群创  7.0" 液晶模组  800×480  300  500:1  WLED  TTL  已停产 AT070TN83规格书下载 6个 5300
    添加 AT070TN83 TP 群创  7.0" 液晶模组  800×480  240  500:1  WLED  TTL  已停产 AT070TN83 TP规格书下载 0 0
    添加 AT070TN83 V.1 群创  7.0" 液晶模组  800×480  400  1000:1  WLED  TTL  量产中 AT070TN83 V.1规格书下载 60个 68243
    添加 AT070TN83 V.1 TP 群创  7.0" 液晶模组  800×480  240  500:1  WLED  TTL  已停产 AT070TN83 V.1 TP规格书下载 0 0
    添加 AT070TN83 V.20 群创  7.0" 液晶模组  800×480  300  500:1  WLED  TTL  已停产 AT070TN83 V.20规格书下载 0 0
    添加 AT070TN83 V.3 群创  7.0" 液晶模组  800×480  300  500:1  WLED  TTL  已停产 AT070TN83 V.3规格书下载 0 0
    比较全部

    群创液晶模组AT070TN83 V.1兼容型号

    (共2个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 AT070TN83 V.1 群创  7.0" 液晶模组  800×480  400  1000:1  WLED  TTL  量产中 AT070TN83 V.1规格书下载 60个 68243
    添加 EK070TN83T V.1 组装屏  7.0" 液晶模组  800×480  300  400:1  WLED  TTL  已停产 EK070TN83T V.1规格书下载 0 0
    共280个型号>>

    7.0", 800×480, 6-bit, TTL, WLED, 普亮, 液晶模组 热门型号

    (共280个)
    面板型号 品牌 尺寸 组成 分辨率 亮度 对比度 背光 信号接口     供应商 现货(片)
    添加 AT070TN83 V.1 群创  7.0" 液晶模组  800×480  400  1000:1  WLED  TTL  量产中 AT070TN83 V.1规格书下载 60个 68243
    添加 G070VTT01.0 友达  7.0" 液晶模组  800×480  380  500:1  WLED  TTL  量产中 G070VTT01.0规格书下载 23个 13226
    添加 LW700AT9309 群创  7.0" 液晶模组  800×480  400  1000:1  WLED  TTL  已停产 LW700AT9309规格书下载 19个 7889
    添加 TCG070WVLQAPNN-AN00 京瓷  7.0" 液晶模组  800×480  350  500:1  WLED  TTL  量产中 TCG070WVLQAPNN-AN00规格书下载 14个 1958
    添加 TCG070WVLPAANN-AN00 京瓷  7.0" 液晶模组  800×480  350  1000:1  WLED  TTL  量产中 TCG070WVLPAANN-AN00规格书下载 13个 2075
    添加 TX18D35VM0AAA 日立  7.0" 液晶模组  800×480  450  600:1  WLED  TTL  已停产 TX18D35VM0AAA规格书下载 5个 3784
    添加 AT070TN83 群创  7.0" 液晶模组  800×480  300  500:1  WLED  TTL  已停产 AT070TN83规格书下载 6个 5300
    添加 TX18D35VM0APA 日立  7.0" 液晶模组  800×480  360  600:1  WLED  TTL  已停产 TX18D35VM0APA规格书下载 2个 1520
    添加 TCG070WVLQCPNN-AN01 京瓷  7.0" 液晶模组  800×480  350  650:1  WLED  TTL  已停产 TCG070WVLQCPNN-AN01规格书下载 3个 22070
    添加 TX18D44VM2BAA 日立  7.0" 液晶模组  800×480  400  600:1  WLED  TTL  已停产 TX18D44VM2BAA规格书下载 3个 1861
