像素布局 RGB垂直条状
- 显示区域256.125(H)×144(V) mm
- 外观尺寸278(H)×168(V)×3(D) mm
- 面板重量210g (Max.)

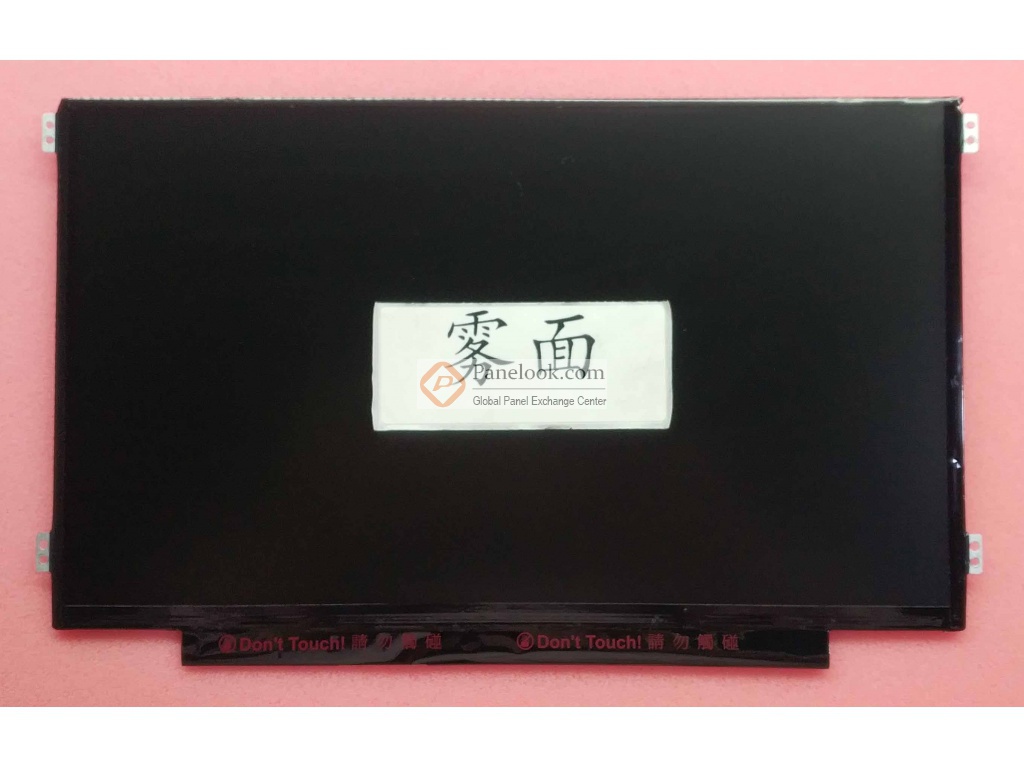

- 表面处理雾面，Hard coating (3H)
- 面板亮度220 cd/m² (Typ.)
- 对比度 400:1 (Typ.) (TM)
- 可视角度45/45/15/35 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间8 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-

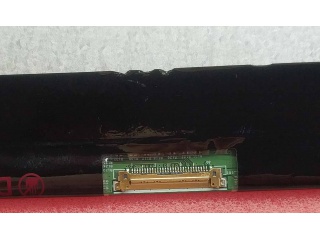

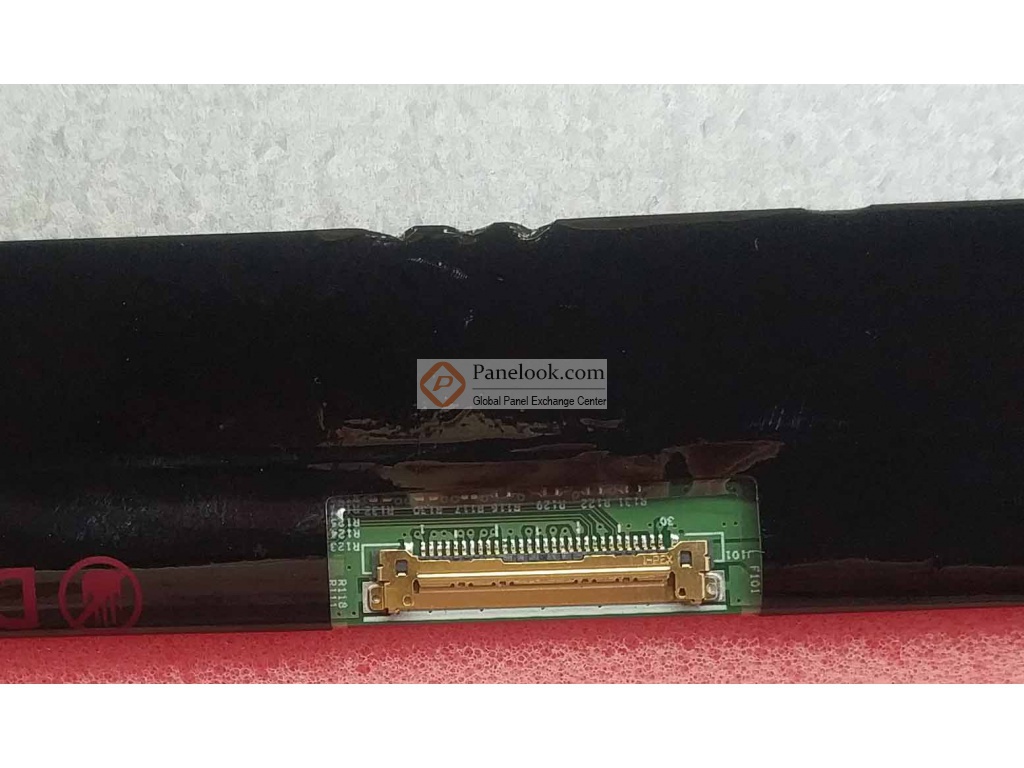

eDP (2 Lanes) , eDP1.2 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共1条现货>>
友达液晶模组B116XTN02.3 HW2D VIP卖家现货
B116XTN02.3 HW2D 长期供应 贸易
 深圳市
B116XTN02.3 HW2D 长期供应 贸易
深圳市
友达液晶模组B116XTN02.3 HW2D规格书
友达液晶模组B116XTN02.3 HW2D验货标准(IIS)
友达液晶模组B116XTN02.3 HW2D概况

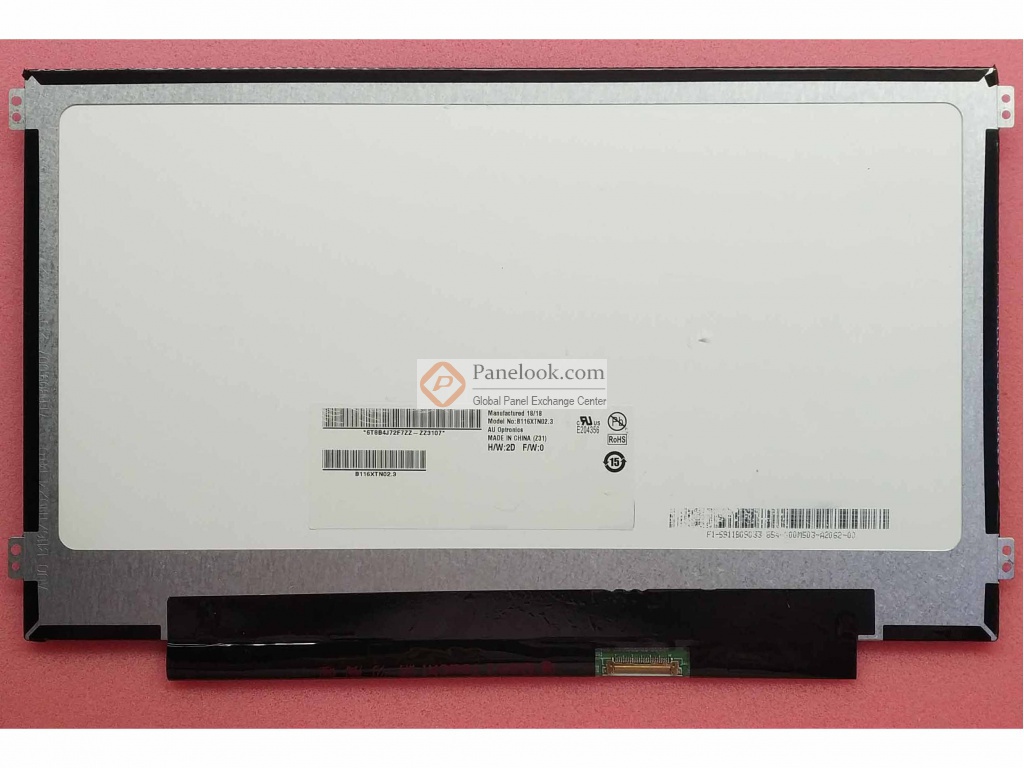

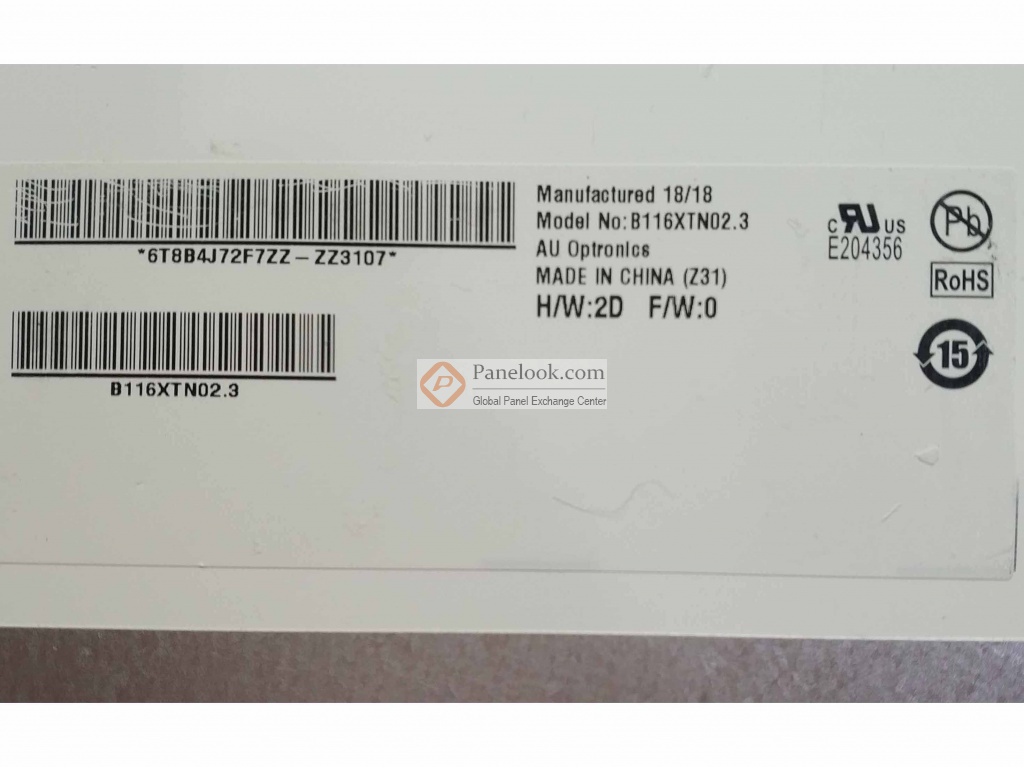

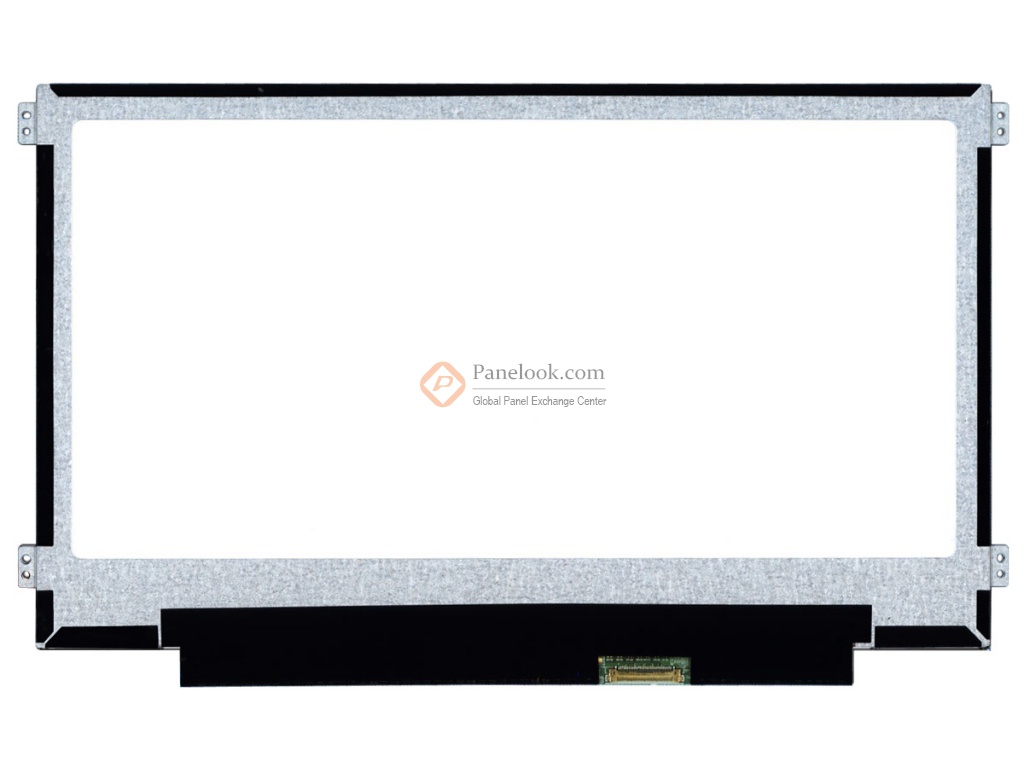

友达 (AUO) 推出的B116XTN02.3 HW2D (产品代码: AUO235C)是一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， for Lenovo S21e, eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本，上网本。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前B116XTN02.3 HW2D在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2015年06月11日对此型号首次建立参数，并于2025年10月21日对参数进行了最后更新。根据友达 (AUO)于2025年4月9日发布的版本号为Ver1.3的产品规格书，B116XTN02.3 HW2D显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，外观尺寸为278(宽)×168(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重210g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B116XTN02.3 HW2D采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B116XTN02.3 HW2D液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B116XTN02.3 HW2D的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
