RGB垂直条状
- 显示区域
- 256.125×144 mm (H×V)
- 外观尺寸
- 278×168×3 mm (H×V×D)
- 屏幕重量
- 195g (Max.)
- 表面处理
- -
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- ADS，常黑显示，透射式
- 可视角度
- 80/80/80/80 (Min.)(CR≥10)
- 响应速度
- 30 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 9S4P WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

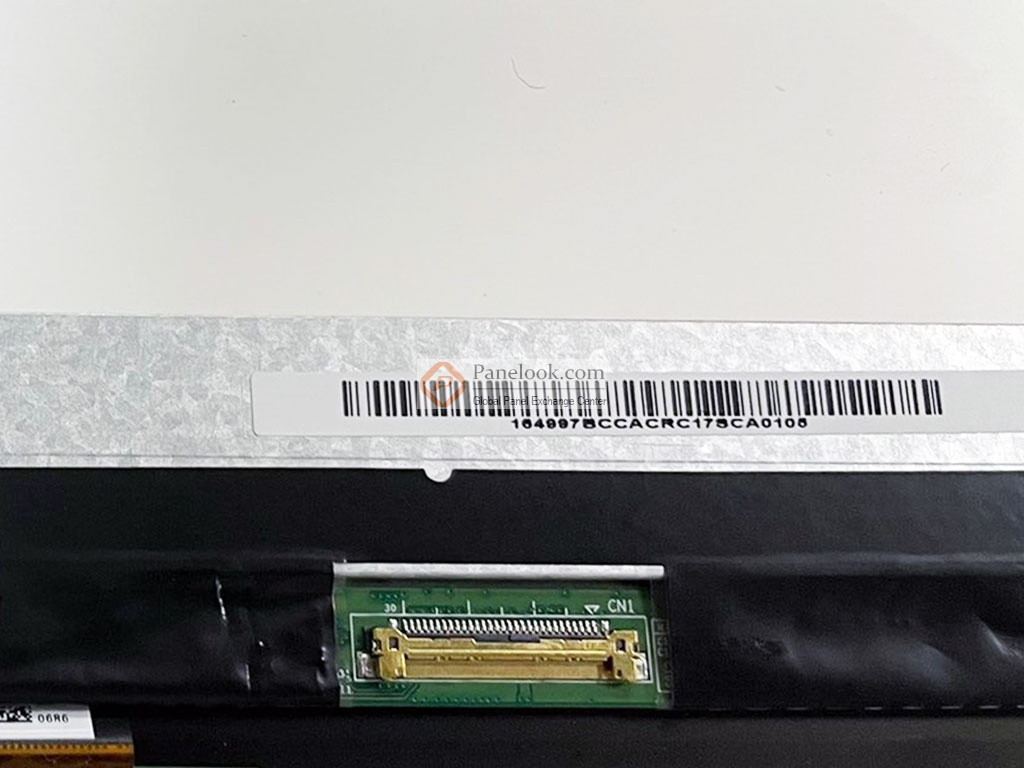

- eDP (2 Lanes) , eDP1.2 , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共9条现货>>
京东方液晶模组NV116WHM-N43 VIP卖家现货
NV116WHM-N43 长期供应 贸易
 深圳市
NV116WHM-N43 长期供应 贸易
深圳市
NV116WHM-N43 长期供应 贸易
深圳市
NV116WHM-N43 长期供应 贸易
深圳市
NV116WHM-N43 长期供应 生产制造
深圳市
NV116WHM-N43 长期供应 贸易
苏州市
NV116WHM-N43 长期供应 贸易
深圳市
NV116WHM-N43 长期供应 贸易
深圳市
NV116WHM-N43 长期供应 贸易
深圳市
NV116WHM-N43 长期供应 贸易
深圳市
京东方液晶模组NV116WHM-N43规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV116WHM-N43规格书 |
Rev.P1 |
English |
1.1 M |
33 |
2017-10-27 |
最新 |
|
京东方液晶模组NV116WHM-N43验货标准(IIS)
京东方液晶模组NV116WHM-N43摘要

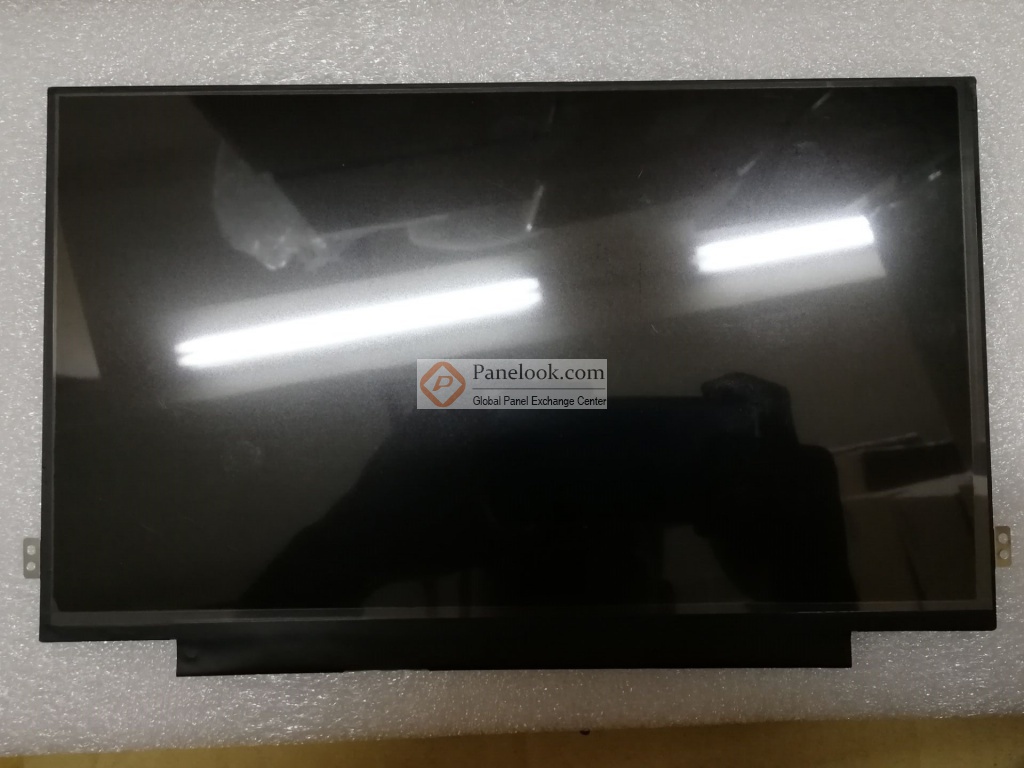

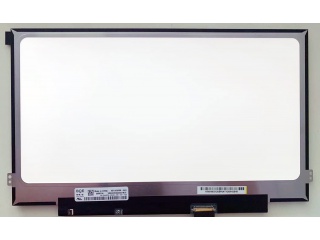

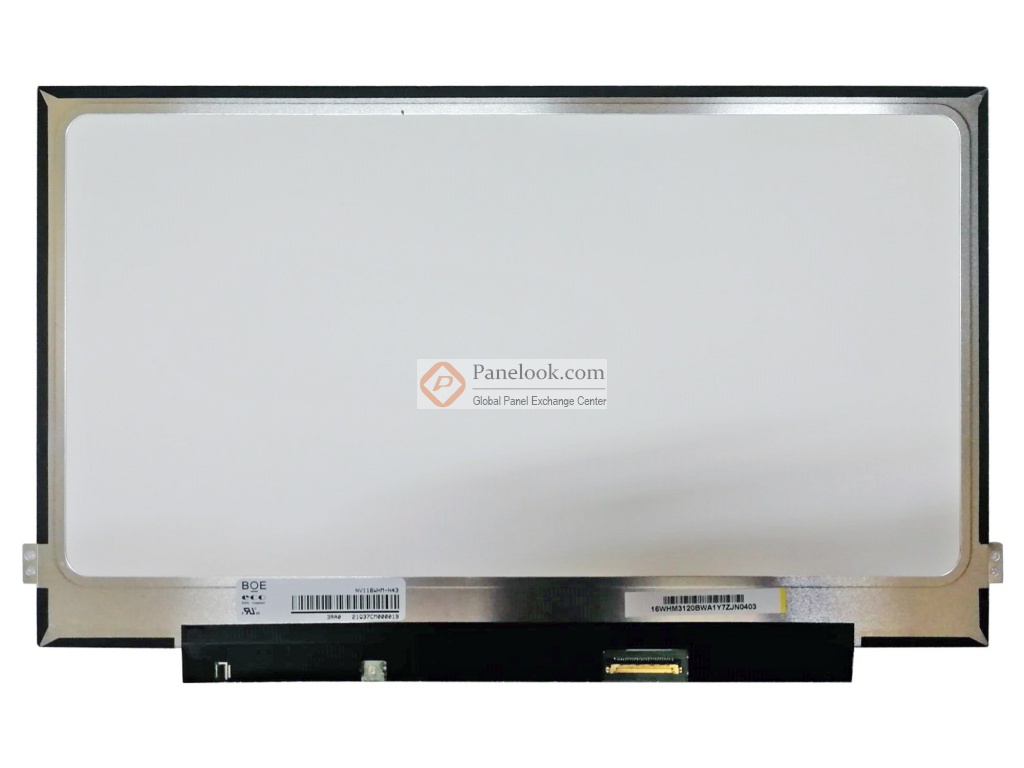

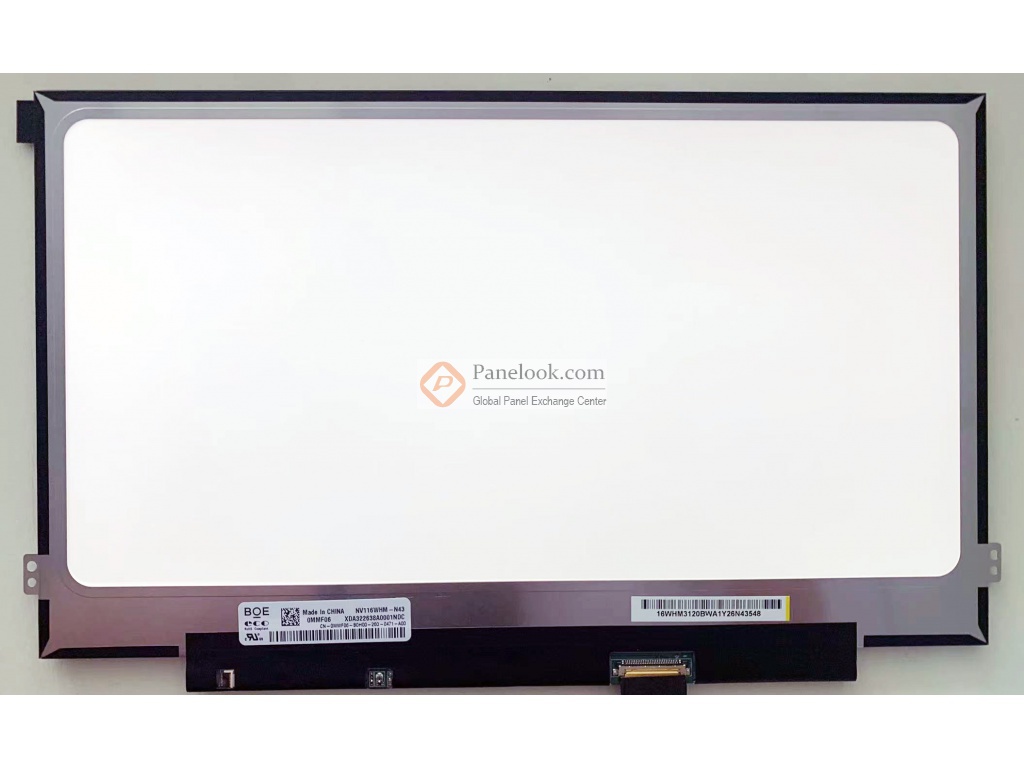

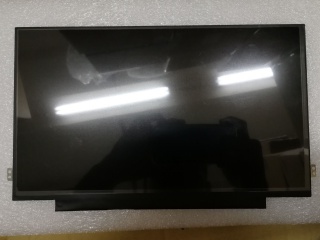

NV116WHM-N43 (产品代码: BOE0797)是 京东方 (BOE)推出的一款 11.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装， eDP1.2。基于它的特征屏库推荐此型号应用于 笔记本等产品。根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为量产中。目前此型号在屏库上有9条现货信息、21家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2018年05月03日对此型号首次建立参数，并于2025年09月15日对参数进行了最后更新。根据京东方 (BOE)于2017年10月27日发布的版本号为Rev.P1的产品规格书，NV116WHM-N43显示分辨率为 1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125(宽)×144(高) mm，外观尺寸为278(宽)×168(高)×3(厚) mm，产品净重195g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV116WHM-N43采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV116WHM-N43的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
