| 制造商 | 京东方 (BOE) | 型号 | NV116WHM-N45 |
|---|---|---|---|
| 对角尺寸 | 11.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 256.125(W)×144(H) mm | 外观尺寸 | 278(W)×168(H)×3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1366(RGB)×768, WXGA, 16:9 |
| 面板重量 | 200g (Max.) | 表面处理 | 雾面 |
| 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 30 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | ADS，常黑显示，透射式 |
| 支持颜色 | 262K, 50% NTSC | 应用产品 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | 光源类型 | 8S3P WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
深圳市
深圳市
深圳市
苏州市
苏州市
苏州市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NV116WHM-N45规格书 | V3.2_Rev.P0 | English | 2.2 M | 58 | 2020-5-11 | 最新 | |
|
NV116WHM-N45规格书 | V3.0_Rev.P0 | English | 1.7 M | 33 | 2017-5-25 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
11.6~15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
11.6 Module | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2013-10-29 | IIS下载 |
|
11.6 Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2013-10-29 | IIS下载 |
|
11.6 Module | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2013-10-29 | IIS下载 |
|
11.6 Module | VIP会员可看 |
VIP会员可看 | A Grade | Ver.O | 2013-10-29 | IIS下载 |

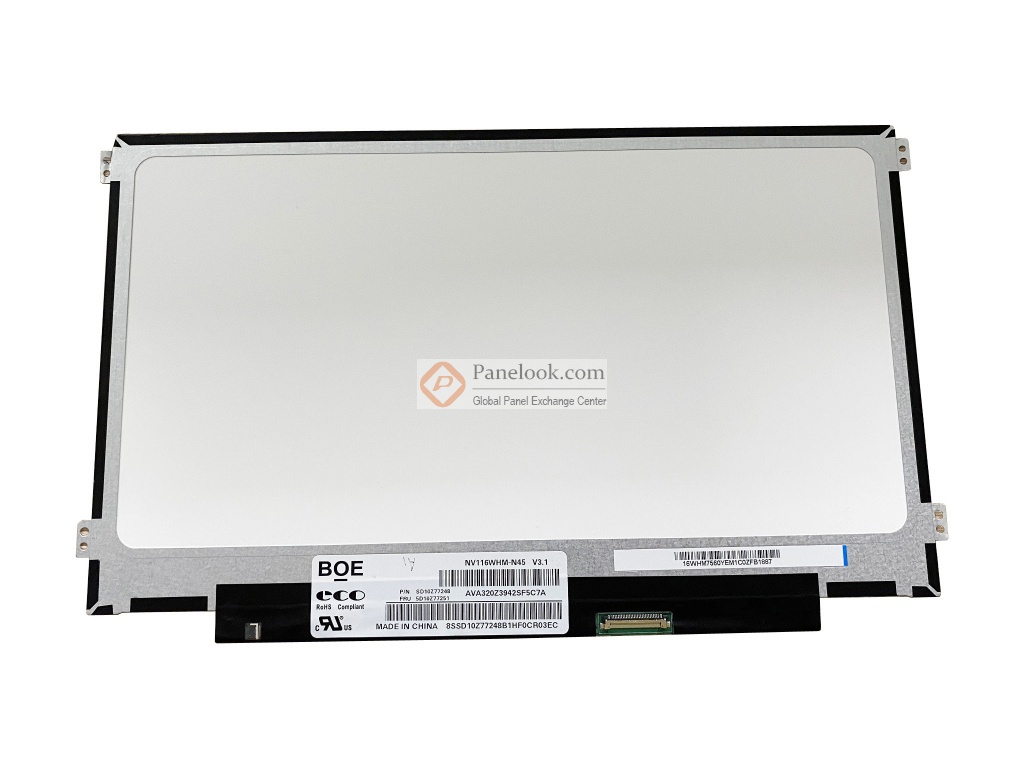

NV116WHM-N45 (产品代码: BOE0A5D)是京东方 (BOE)推出的一款11.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2017年Q3量产，当前生产状态为量产中。目前此型号在屏库上有18条现货信息、25家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2018年09月19日对此型号首次建立参数，并于2025年09月15日对参数进行了最后更新。根据京东方 (BOE)于2020年5月11日发布的版本号为V3.2_Rev.P0的产品规格书，NV116WHM-N45显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125(宽)×144(高) mm，外观尺寸为278(宽)×168(高)×3(厚) mm，表面处理为雾面，产品净重200g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S3P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV116WHM-N45采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV116WHM-N45的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
