RGB垂直条状
- 显示区域
- 256.125×144 mm (H×V)
- 外观尺寸
- 278×168×3 mm (H×V×D)
- 屏幕重量
- 210g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 响应速度
- 12 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 8S3P WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
NT116WHM-N21 长期供应 贸易
 深圳市
NT116WHM-N21 长期供应 贸易
深圳市
NT116WHM-N21 长期供应 贸易
深圳市
NT116WHM-N21 长期供应 贸易
深圳市
NT116WHM-N21 长期供应 贸易
中国香港
NT116WHM-N21 长期供应 生产制造
深圳市
NT116WHM-N21 长期供应 贸易
苏州市
NT116WHM-N21 长期供应 贸易
苏州市
NT116WHM-N21 长期供应 贸易
深圳市
NT116WHM-N21 长期供应 贸易
深圳市
京东方液晶模组NT116WHM-N21验货标准(IIS)

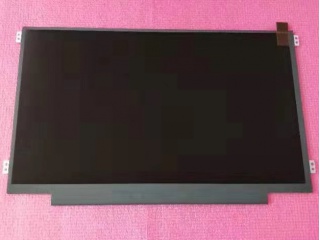

京东方液晶模组NT116WHM-N21综述

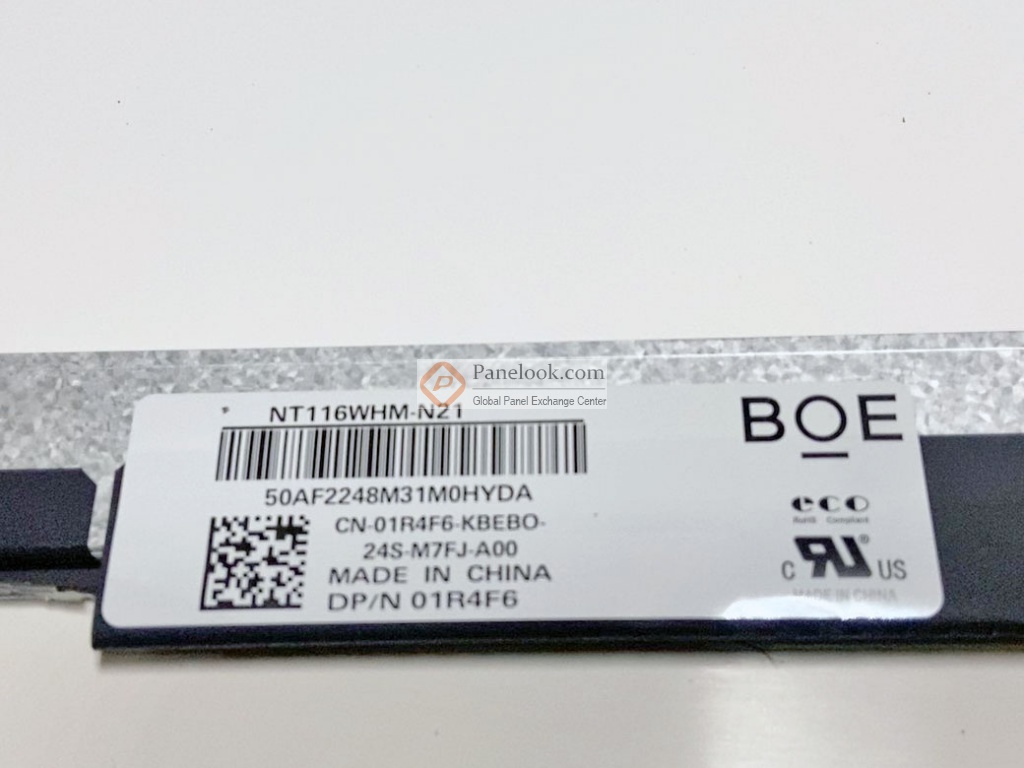

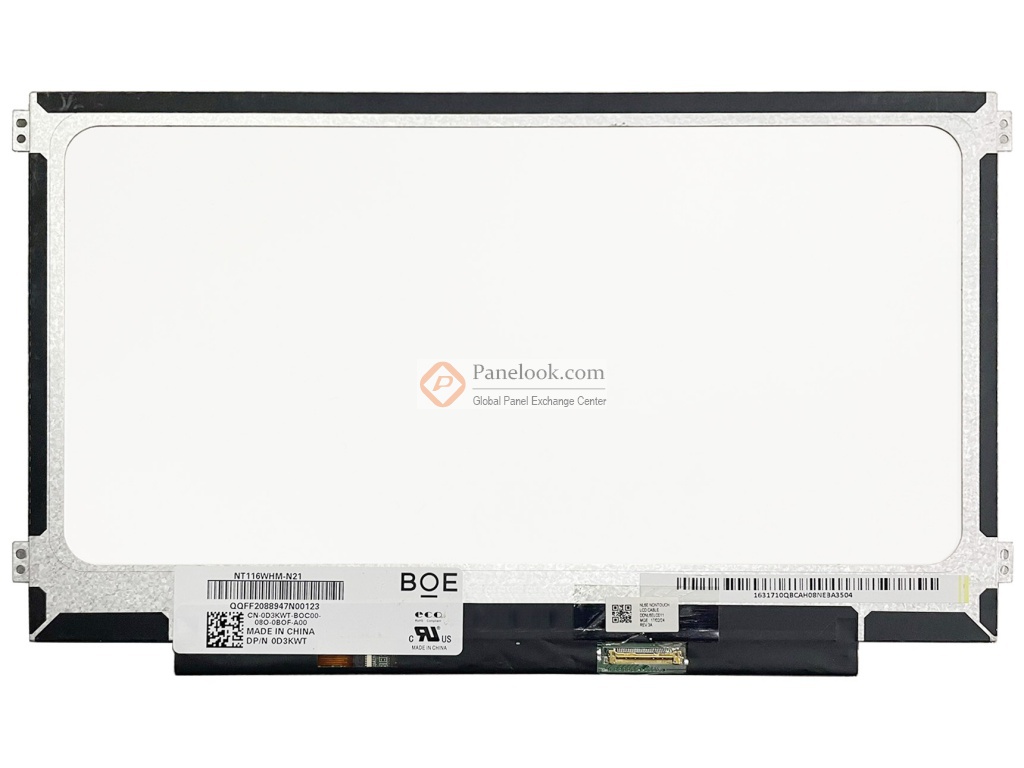

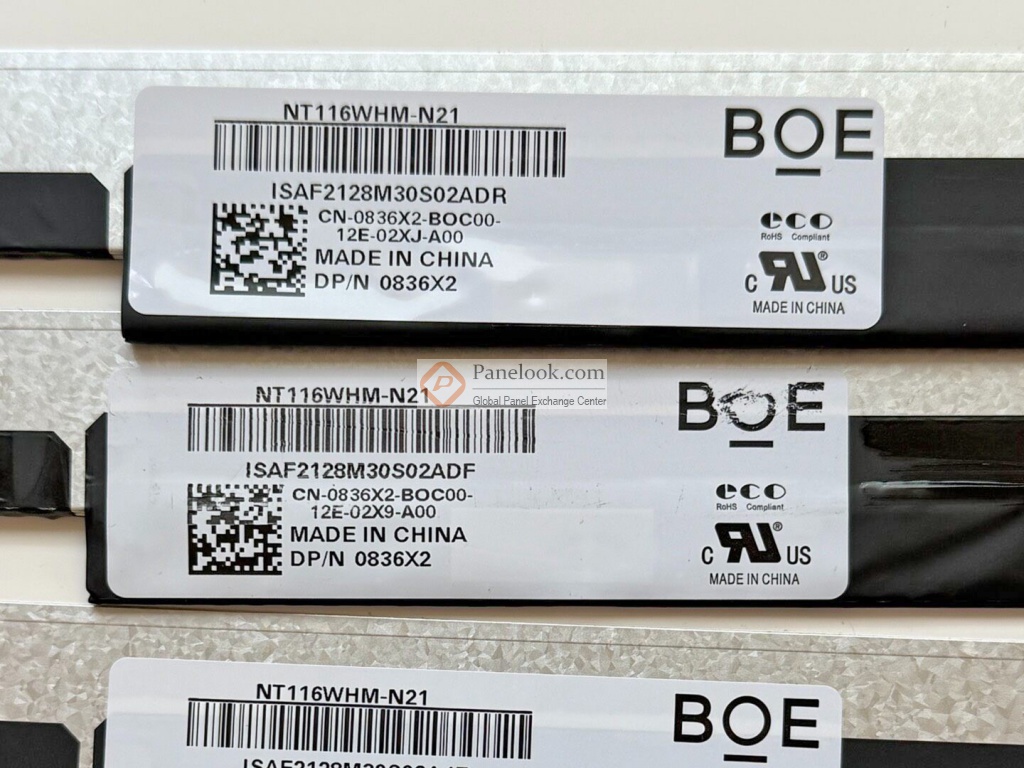

NT116WHM-N21 (产品代码: BOE05F1 BOE0628 BOE0715 BOE0733 BOE07A8 BOE09C3)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2018年9月1日发布的版本号为Rev.P1的产品规格书，NT116WHM-N21显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，外观尺寸为278×168 (宽×高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重210g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S3P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NT116WHM-N21采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT116WHM-N21液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT116WHM-N21的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为量产中。目前NT116WHM-N21在屏库上有45条现货信息、59家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2014年10月20日对此型号首次建立参数，并于2026年03月25日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, Dell DP/N 0D3KWT, 01R4F6, 0836X2等特征，此型号推荐使用于笔记本，工业。
|
