RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 210g (Max.)
- 表面处理

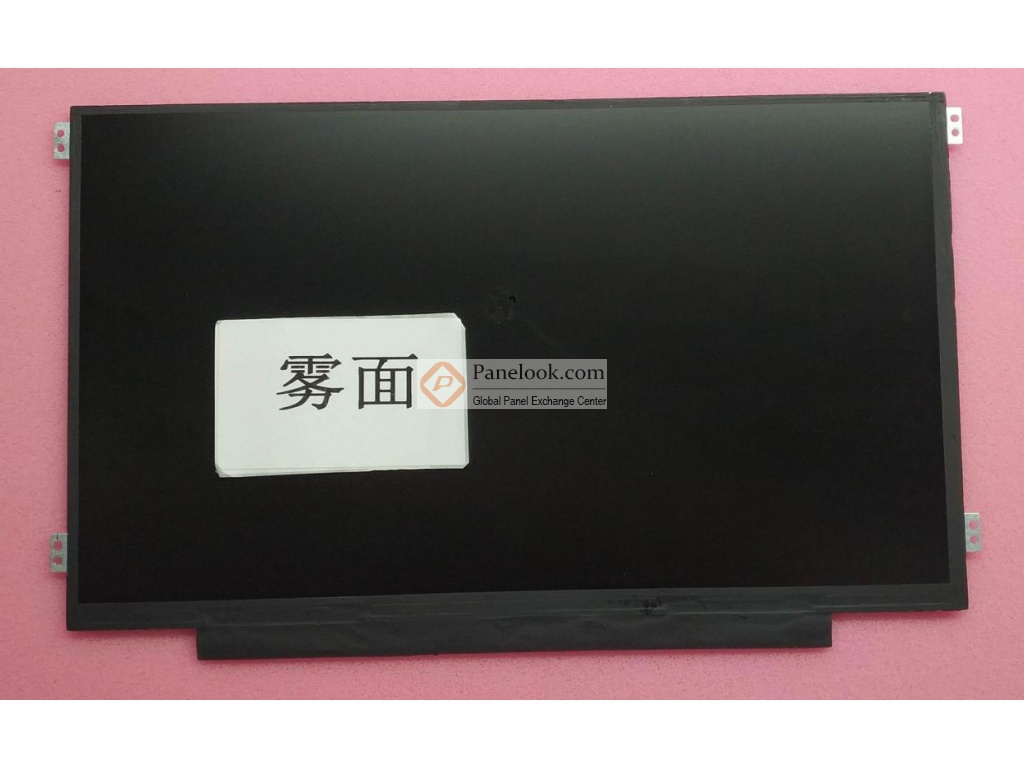

- 雾面
- 显示亮度
- 250 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 12 (Typ.)(Tr+Td) ms
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 8S3P WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-

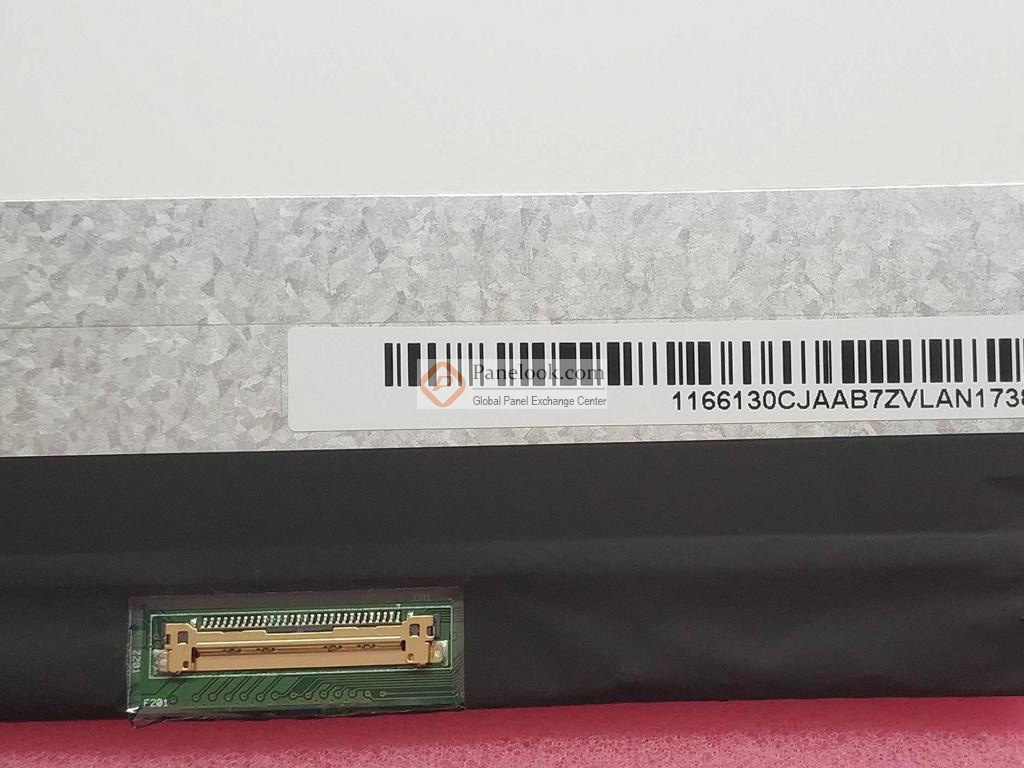

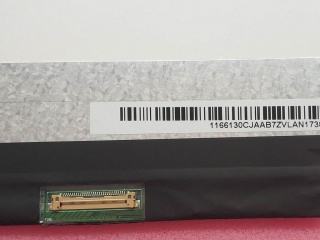

eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
NT116WHM-N42 长期供应 贸易
 深圳市
NT116WHM-N42 长期供应 贸易
深圳市
NT116WHM-N42 长期供应 贸易
深圳市
NT116WHM-N42 长期供应 贸易
深圳市
NT116WHM-N42 长期供应 生产制造
深圳市
NT116WHM-N42 长期供应 贸易
苏州市
NT116WHM-N42 长期供应 贸易
深圳市
NT116WHM-N42 长期供应 贸易
深圳市
NT116WHM-N42 长期供应 贸易
苏州市
NT116WHM-N42 长期供应 贸易
深圳市
京东方液晶模组NT116WHM-N42规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT116WHM-N42规格书 |
V8.0_Rev.P2 |
English |
1.4 M |
33 |
2017-6-20 |
最新 |
|
京东方液晶模组NT116WHM-N42验货标准(IIS)
京东方液晶模组NT116WHM-N42概况

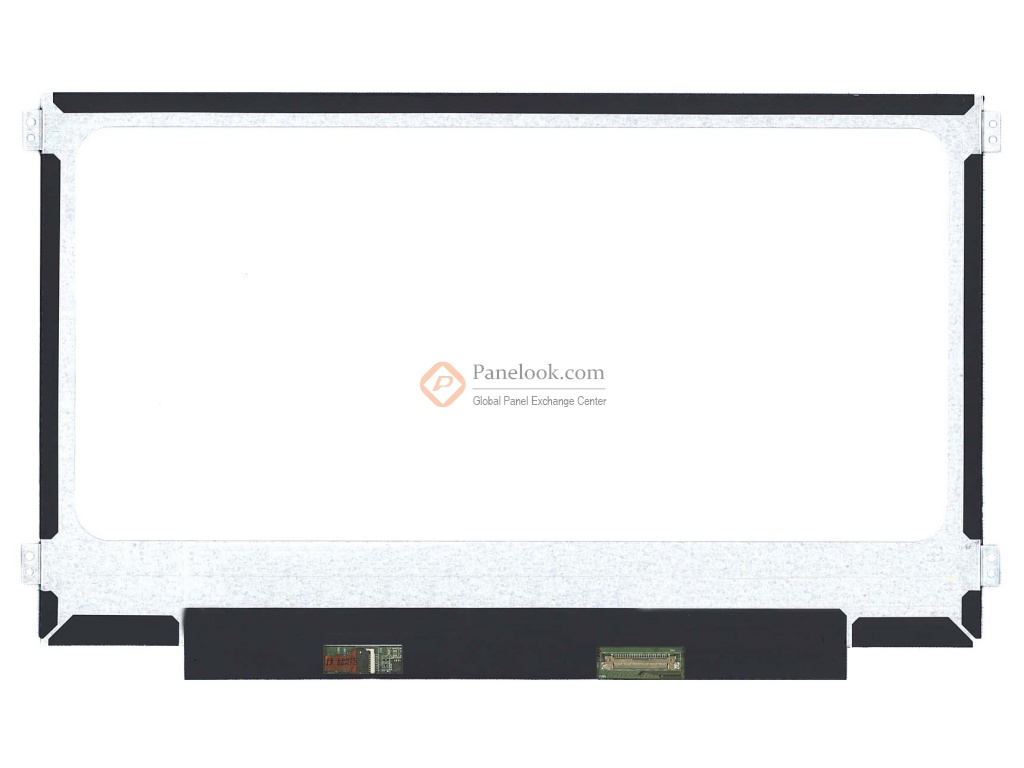

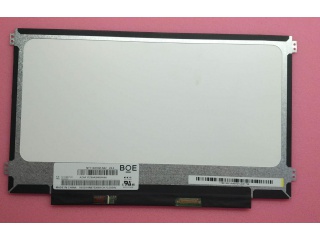

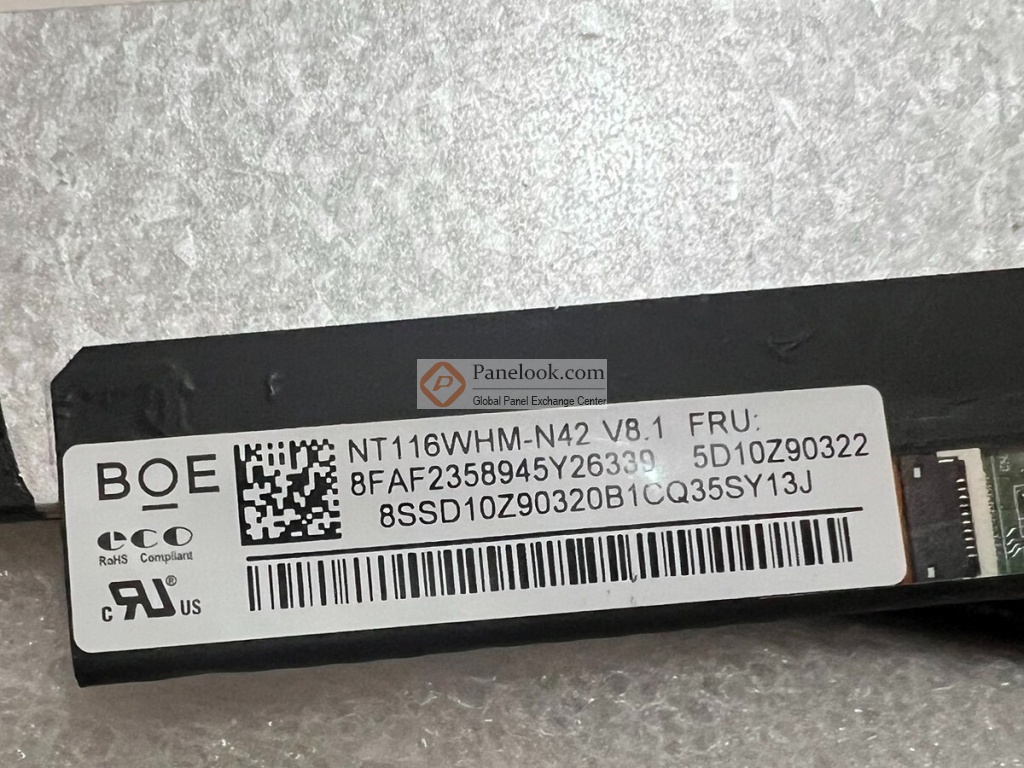

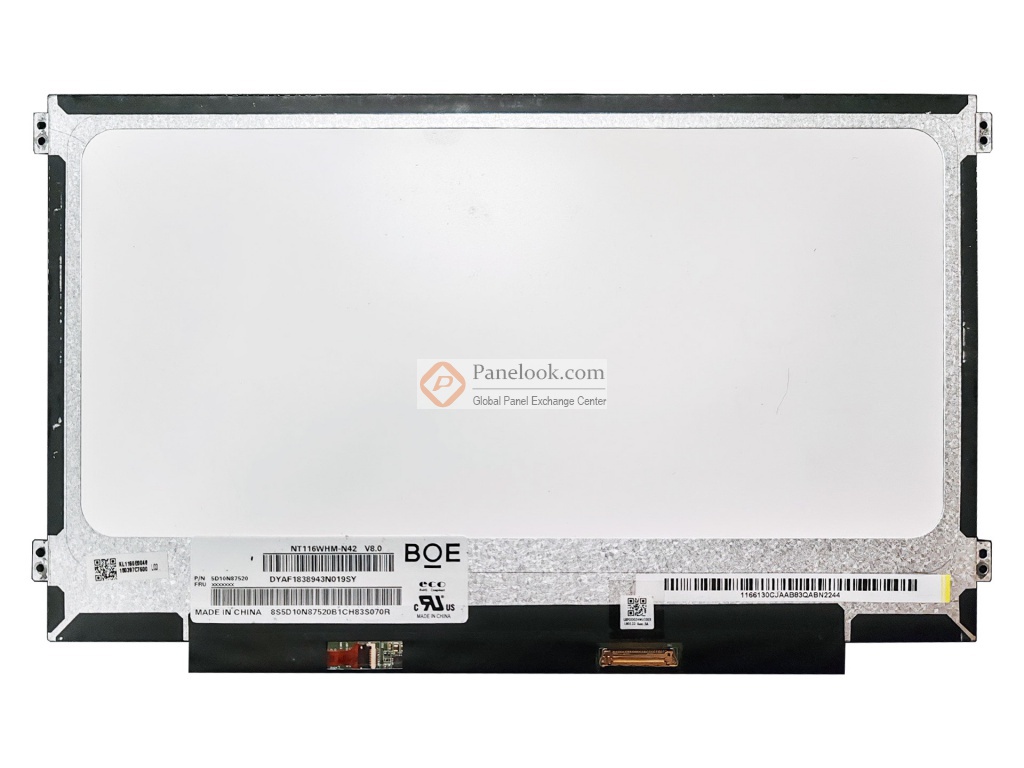

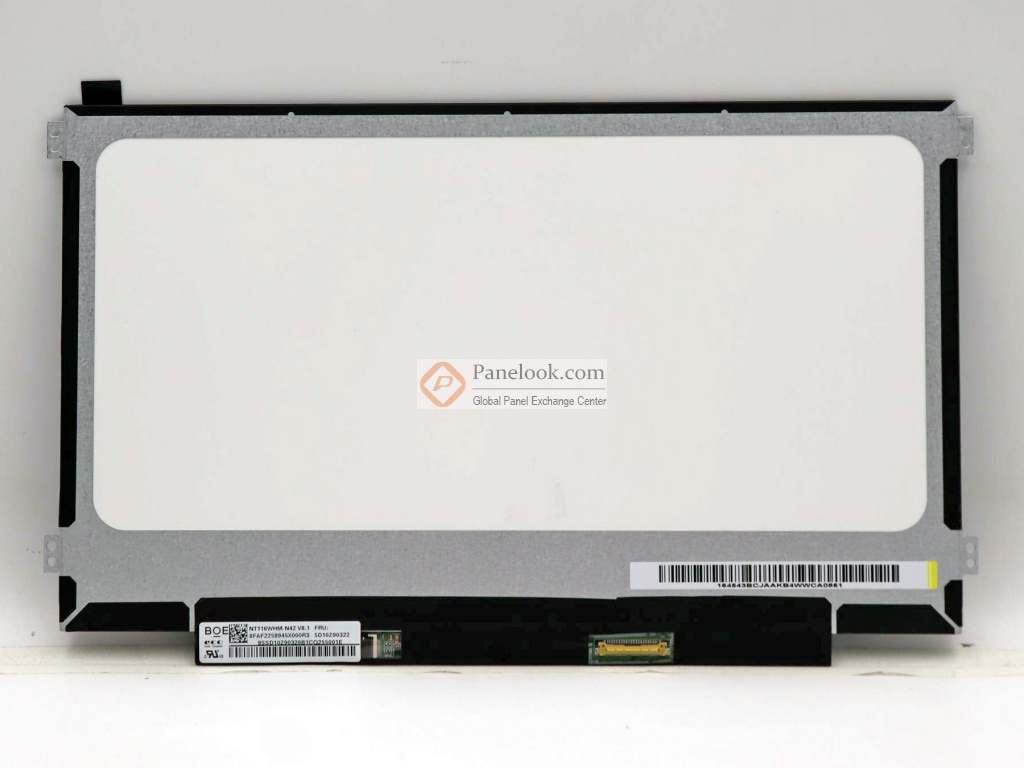

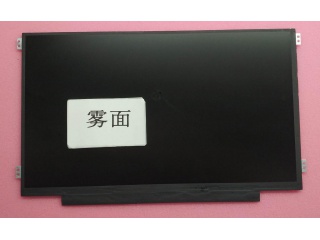

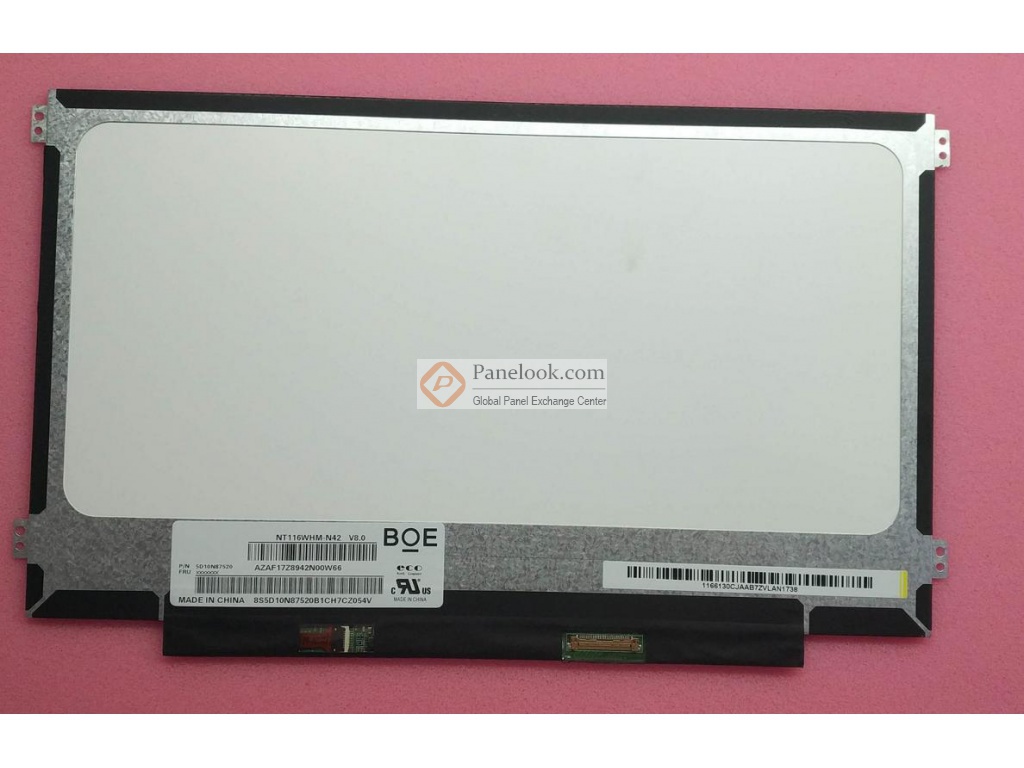

NT116WHM-N42 (产品代码: BOE0731)是京东方 (BOE)推出的一款11.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为量产中。目前此型号在屏库上有12条现货信息、27家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2017年09月08日对此型号首次建立参数，并于2025年11月10日对参数进行了最后更新。根据京东方 (BOE)于2017年6月20日发布的版本号为Rev.P2的产品规格书，NT116WHM-N42显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125(宽)×144(高) mm，外观尺寸为278(宽)×168(高)×3(厚) mm，表面处理为雾面，产品净重210g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S3P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NT116WHM-N42采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NT116WHM-N42的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
