奇美液晶模组AT070TNA2概况-全球液晶屏交易中心-屏库

人气指数：25135 2025-03-04 02:30

奇美液晶模组AT070TNA2主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2010,Q1
开始量产
2010,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
外观式样
刷新率

奇美 (Chimei Innolux)

7.0英寸

1024(RGB)×600, WSVGA, 17:10

153.6(W)×90(H) mm

127g (Typ.)

250 cd/m² (Typ.)

6 o'clock

75/75/70/75 (Typ.)(CR≥10)

262K/16.7M

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

AT070TNA2 1个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
165.75(W)×105.39(H)×3.7(D) mm
雾面
700:1 (Typ.) (透射)
10/10 (Typ.)(Tr/Td) ms
TN，常白显示，透射式

3S6P WLED, 20K小时, 无驱动
无触摸

接口类型
供应电压
应用环境

LVDS (1 ch, 6/8-bit) , 40 pins , 端子

3.3/11/20/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL)

工作温度: -20 ~ 60 °C ; 存储温度: -30 ~ 70 °C

奇美液晶模组AT070TNA2规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
AT070TNA2规格书	Final Ver01	English	1005.2 K	23	2010-8-6		付费下载
AT070TNA2规格书	Pre Ver02	English	908.2 K	23	2010-5-31		付费下载
AT070TNA2规格书	Pre Ver01	English	907.5 K	23	2010-3-11		付费下载
AT070TNA2规格书	Proposal	English	5.8 M	16	2010-2-23		付费下载
AT070TNA2规格书	Final Ver02	English	900.7 K	23	2010-10-22	最新	付费下载

奇美液晶模组AT070TNA2验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
5~10.4" CE & Tablet LCM	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2014-4-8	IIS下载
5.1~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver1.0B	2014-4-24	IIS下载
7.0~12” TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2011-12-27	IIS下载
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010.XX.XX	IIS下载
5.0~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver.03	2010-8-3	IIS下载
7.0” TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver0.2		IIS下载

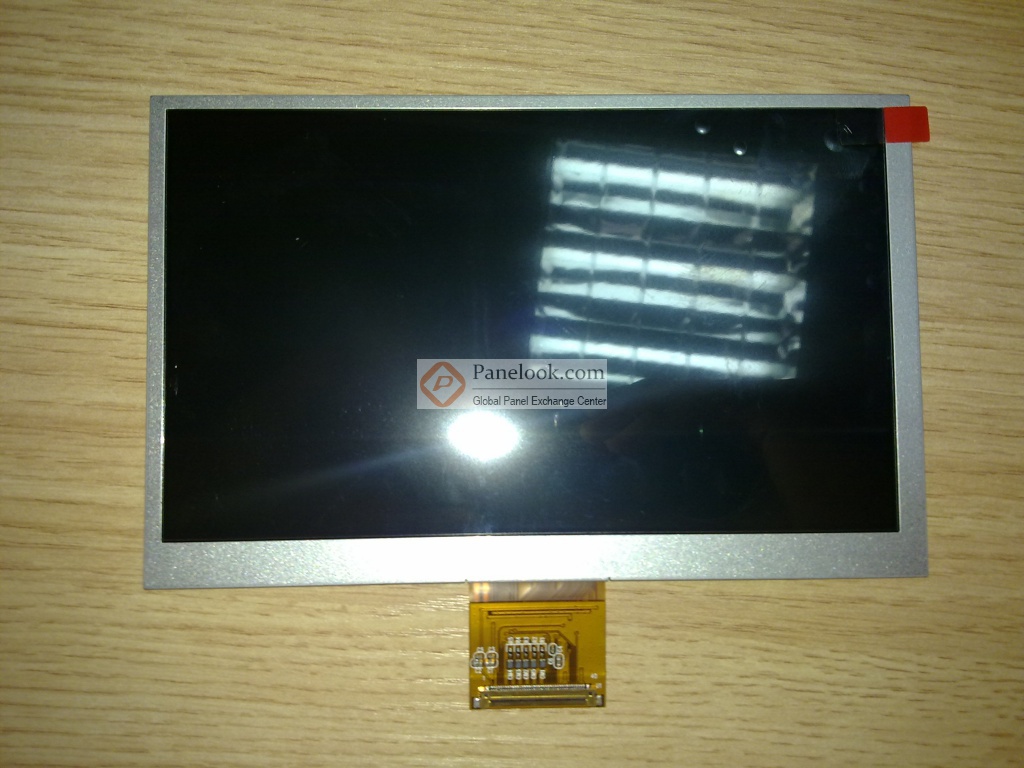

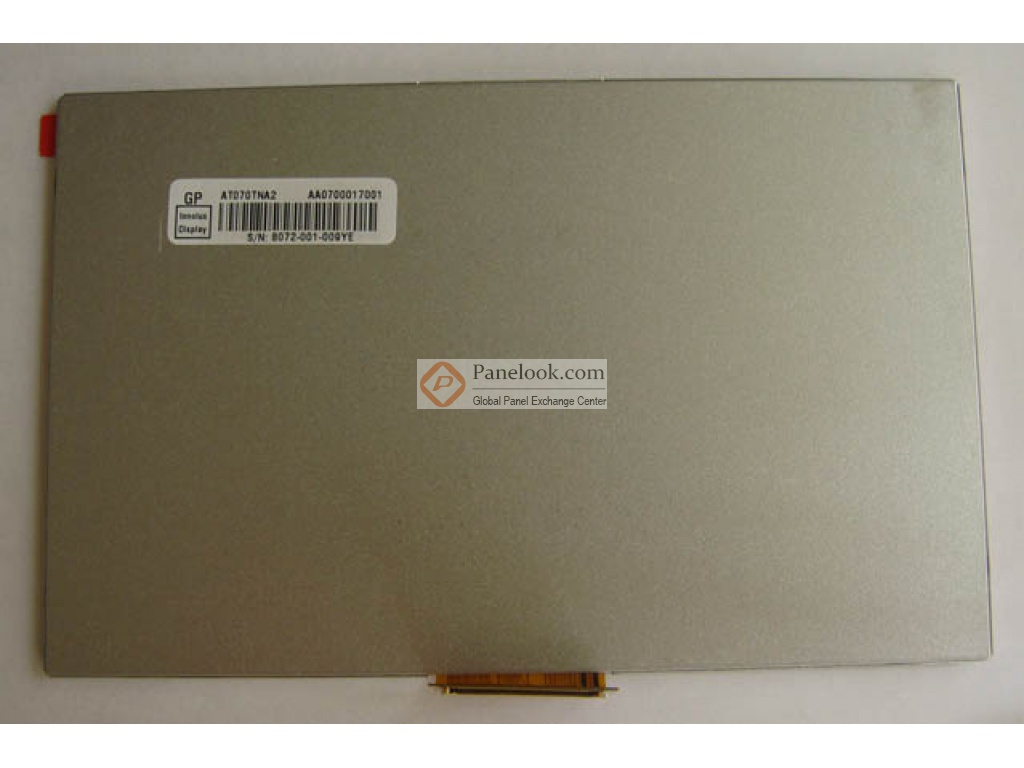

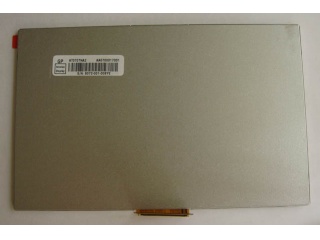

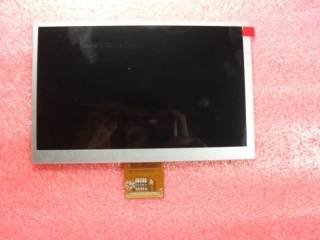

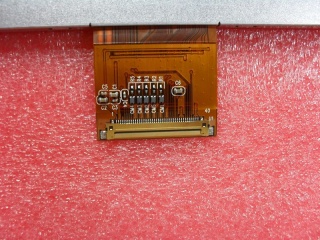

奇美液晶模组AT070TNA2图片

奇美液晶模组AT070TNA2综述

AT070TNA2是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据奇美 (Chimei Innolux)于2010年10月22日发布的版本号为Final Ver02的产品规格书，AT070TNA2显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，可视尺寸为156.2×92.6 (宽×高) mm，外观尺寸为165.75×105.39 (宽×高)×3.7(厚) mm，表面处理为雾面，产品净重127g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TNA2采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3/11/20/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT070TNA2液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于AT070TNA2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前AT070TNA2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月02日对此型号首次建立参数，并于2025年03月04日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于平板电脑，上网本，MID UMPC，MP3 PMP。

比较全部

奇美 AT070TNA2系列型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		AT070TNA2	群创	7.0"	液晶模组	1024×600	250	700:1	WLED	LVDS			0	0
		AT070TNA2 V.1	群创	7.0"	液晶模组	1024×600	250	700:1	WLED	LVDS			0	0

比较全部

奇美液晶模组AT070TNA2兼容型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		AT070TNA2	群创	7.0"	液晶模组	1024×600	250	700:1	WLED	LVDS			0	0
		EK070TNA2	组装屏	7.0"	液晶模组	1024×600	250	700:1	WLED	LVDS			0	0
