像素布局 RGB垂直条状
- 显示区域521.28(H)×293.22(V) mm
- 外观尺寸544.8(H)×320.5(V)×11.9(D) mm
- 面板重量2.53/2.63Kgs (Typ./max.)
- 表面处理雾面 (Haze 25%)
- 面板亮度280 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度85/85/80/80 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间1.5/3.5 (Typ.)(Tr/Td) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
19.4W
- 光源类型9S8P WLED, 30K小时, 无驱动
- 工作频率60Hz
-
面板应用

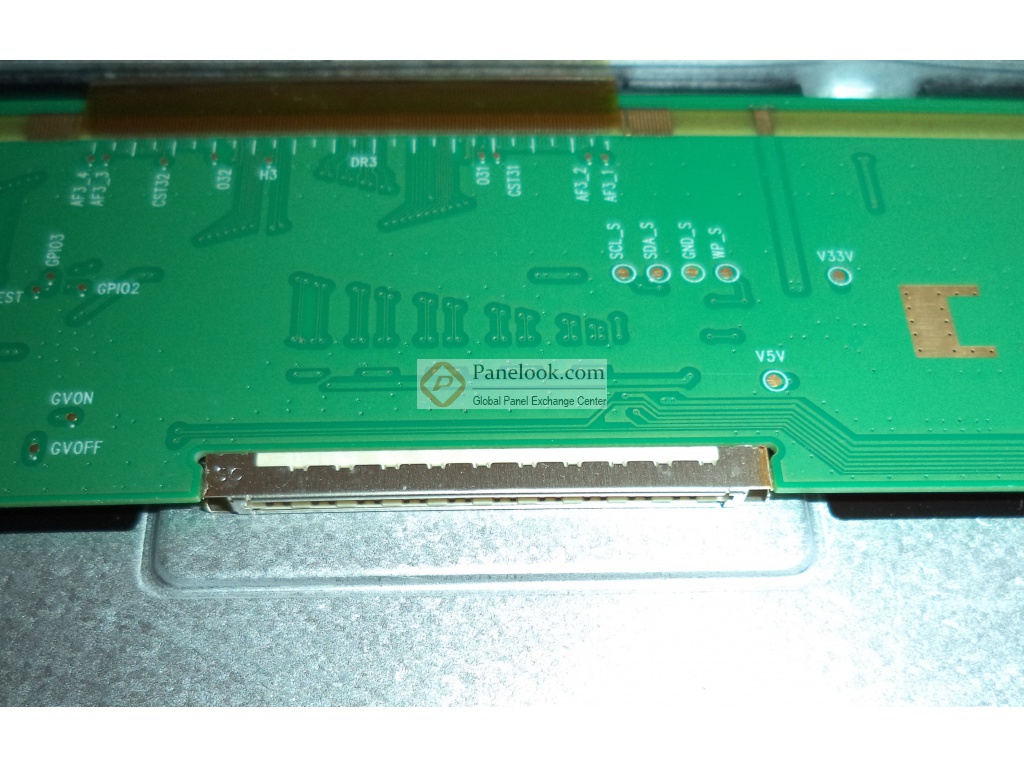

- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组V236H1-LE4验货标准(IIS)
奇美液晶模组V236H1-LE4概况

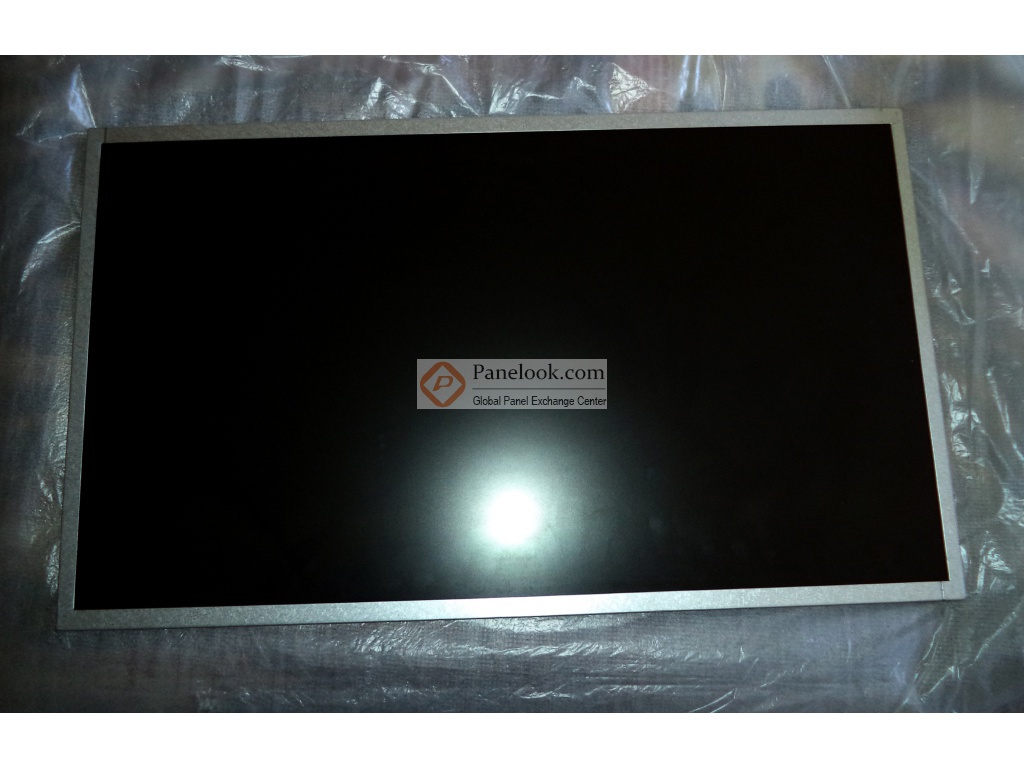

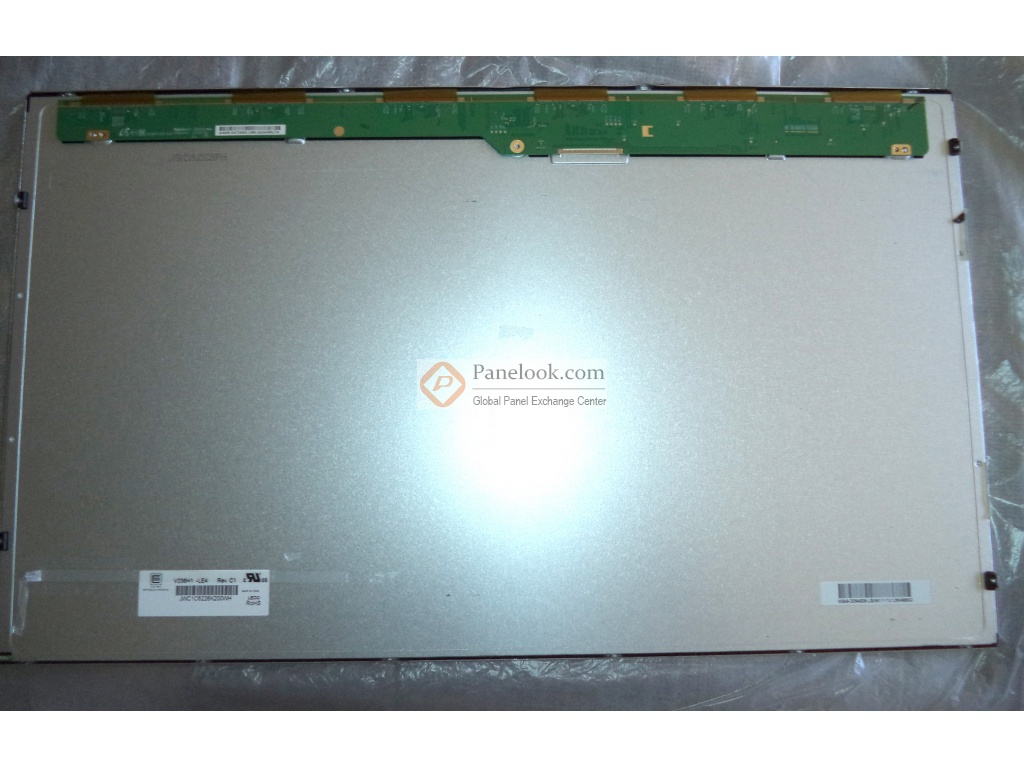

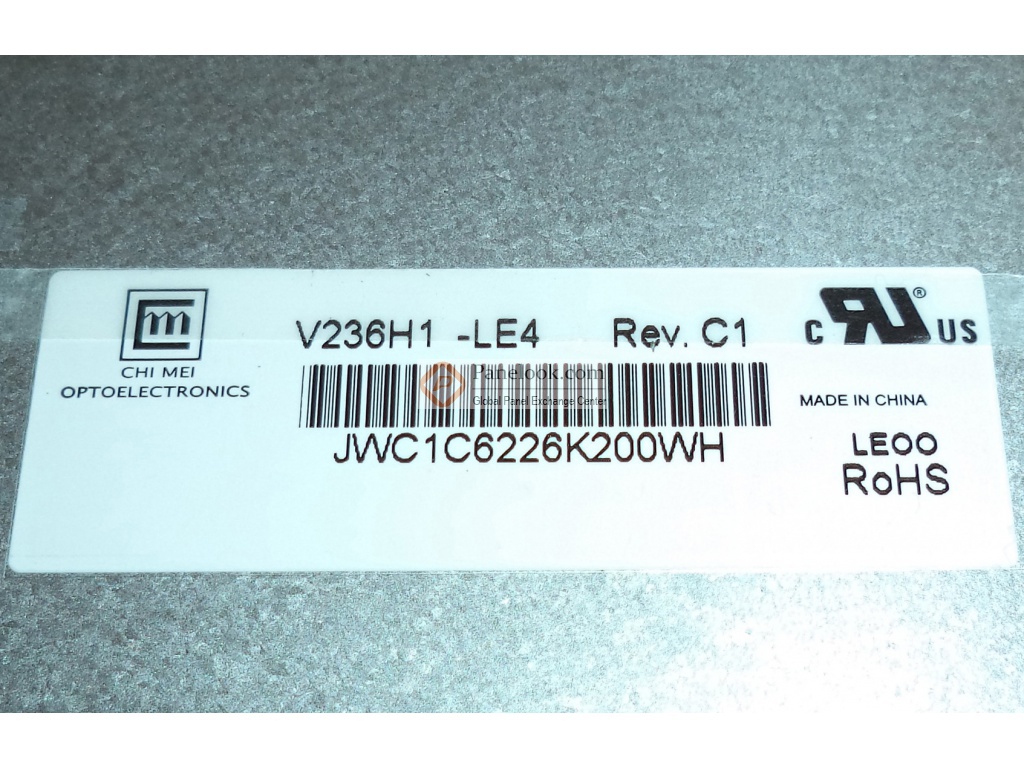

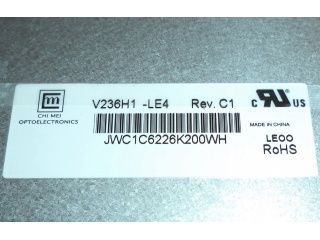

V236H1-LE4是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的23.6英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据奇美 (Chimei Innolux)于2011年3月23日发布的版本号为Ver2.2的产品规格书，V236H1-LE4显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为521.28×293.22 (宽×高) mm，可视尺寸为525.22×297.22 (宽×高) mm，外观尺寸为544.8×320.5 (宽×高)×11.9(厚) mm，表面处理为雾面 (Haze 25%)，产品净重2.53/2.63Kgs (Typ./max.)。背光方面此产品采用了9S8P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。V236H1-LE4采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用V236H1-LE4液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于V236H1-LE4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前V236H1-LE4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月24日对此型号首次建立参数，并于2025年09月23日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，表面雾面， CB,UL等特征，此型号推荐使用于电视。
|
